UML 状态机图中的复合状态是什么？

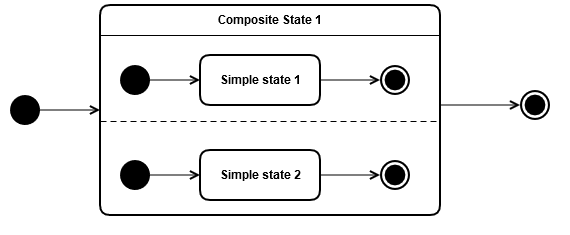

复合状态包含一个或多个状态图；如果它们包含多个状态图，则状态图并行执行。换句话说， 复合状态是包含一个或多个状态图的状态。每个图表属于一个区域，区域用虚线划分。区域中的状态称为复合状态的子状态。

UML 状态图与您可能熟悉的其他非 UML 状态图之间的一个关键区别是 UML 允许并发状态，或同时允许多个状态。复合状态使这成为可能。

子机的关键概念，正交区域

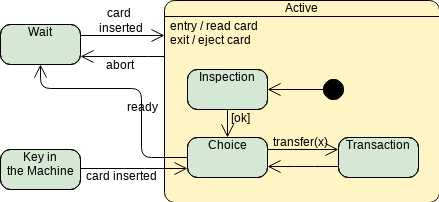

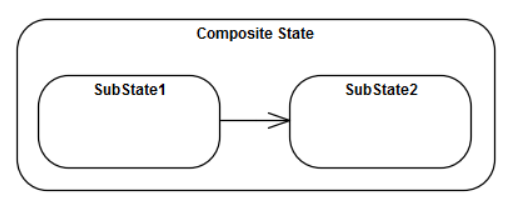

复合状态是包含一个区域或分解为两个或多个区域的状态。复合状态包含它自己的一组状态和区域。

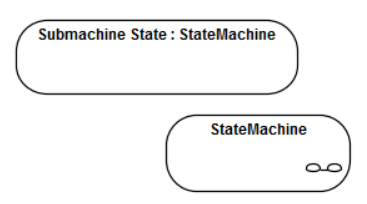

子机作为状态插入到另一个状态机中。同一台子机可以多次插入。

Submachine vs 复合状态

子机状态在语义上等同于复合状态。子机状态机的区域是复合状态的区域。进入、退出和行为动作和内部转换被定义为状态的一部分。子机器状态是一种分解机制，允许分解常见行为及其重用。

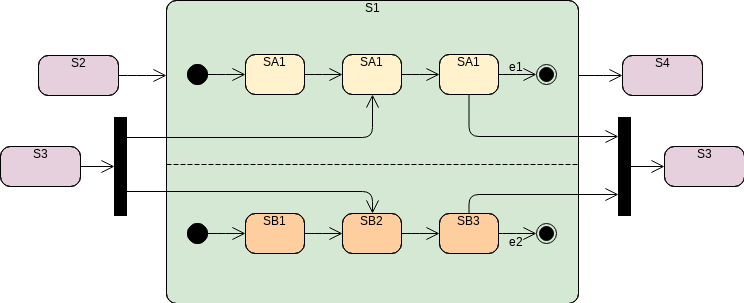

正交区域是复合状态或子机的一部分，每个区域都有自己的一组互斥状态和转换。

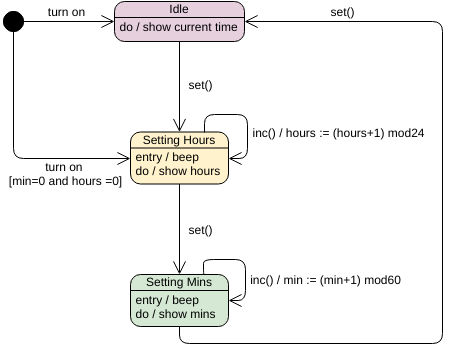

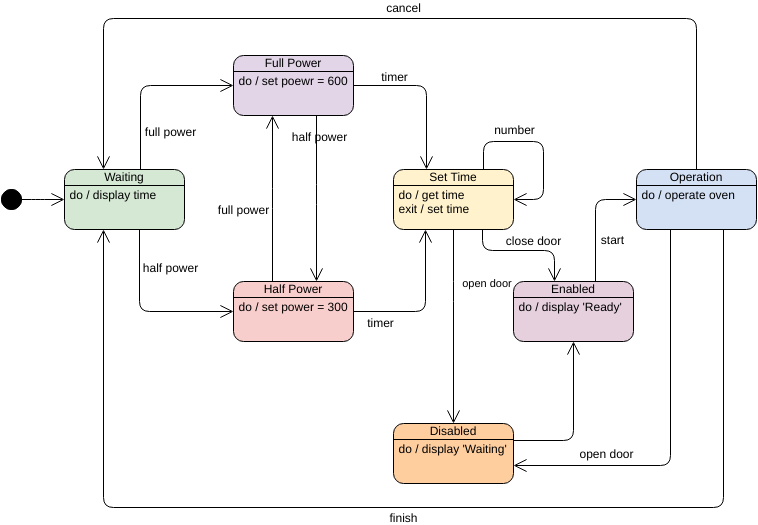

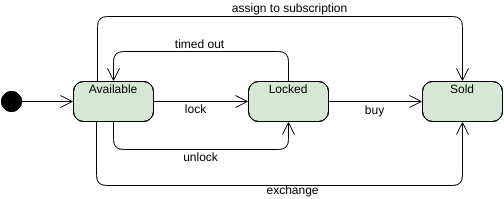

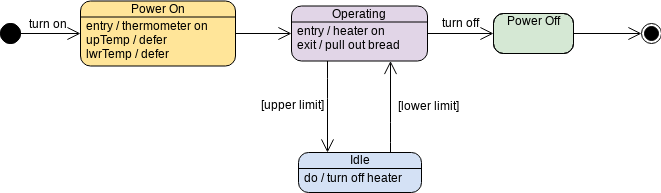

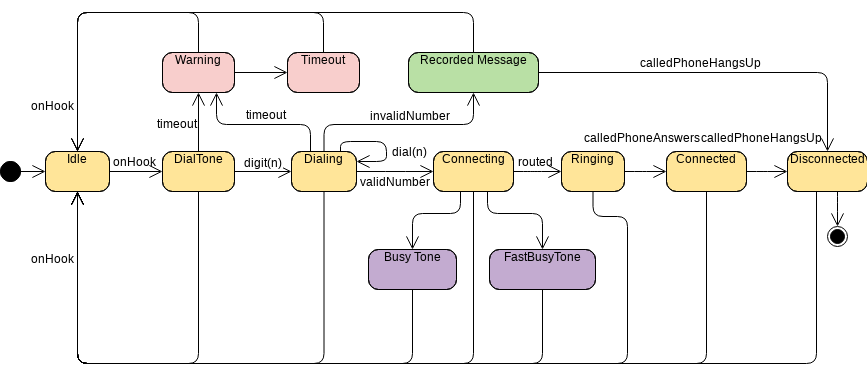

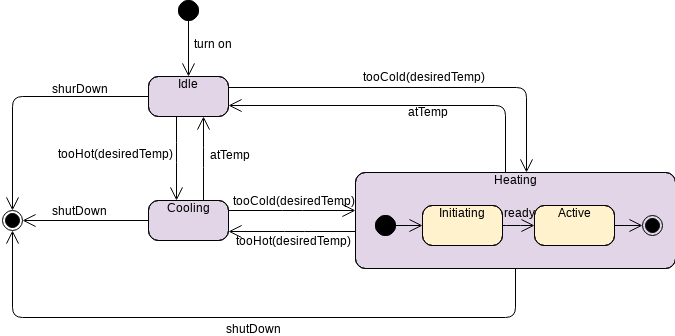

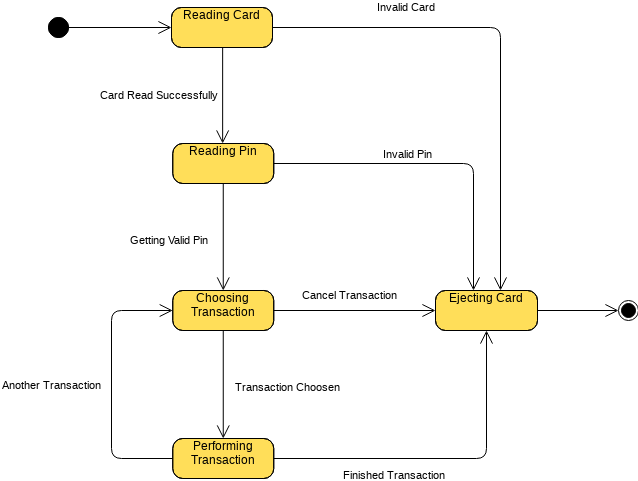

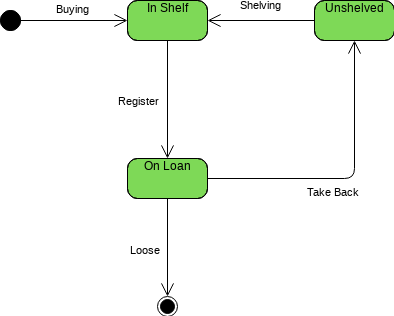

使用在线示例了解有关状态图的更多信息
