UML 中的行为事物是什么？

行为事物是 UML 模型的动态部分。这些是模型的动词。代表时间和空间上的动作。一般来说，有两种主要的行为事物。

这两个要素是：

• 互动
• 状态机

是您可能包含在 UML 模型中的基本行为事物，通常是状态机图。从语义上讲，这些元素通常连接到各种结构元素，主要是类、协作和对象。

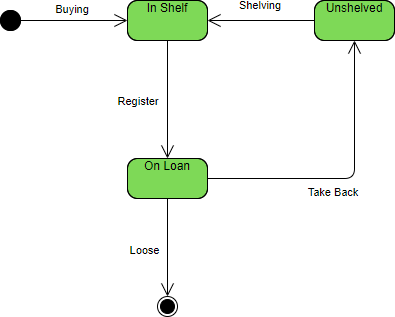

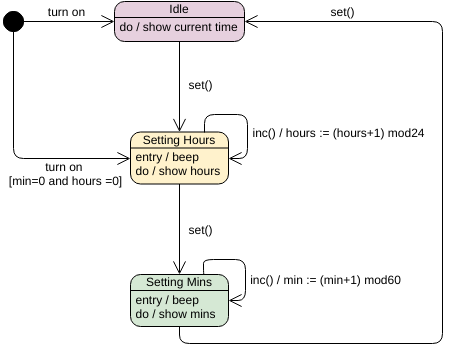

例如：借书人的状态转换图和图书馆中的一本书（在在线状态图编辑器中编辑）。

相互作用

• 首先，交互是一种行为，它包括
  在特定上下文中的一组对象之间交换的一组消息，以实现特定目的。
• 对象社会或单个操作的行为可以通过交互来指定。
• 交互涉及许多其他元素，包括：消息、动作序列（消息调用的行为）和链接（对象之间的连接）。

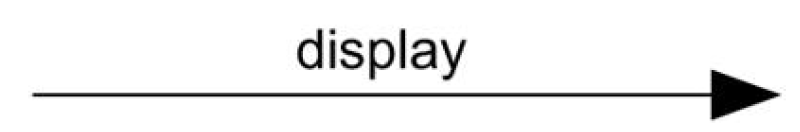

• 在图形上，一条消息被呈现为一条有向线，几乎总是包含其操作的名称。

状态

其次，状态机是一种行为，它指定对象或
交互在其生命周期内为响应事件而经历的状态序列，以及对
这些事件的响应。单个类的行为或类的协作可以
用状态机指定。状态机涉及许多其他元素，包括状态、
转换（从状态到状态的流程）、事件（触发转换的事物）和活动（对
转换的响应）。

在图形上，一个状态被渲染为一个圆角矩形，通常包括它的名字和它的子状态，如果有的话。

请注意：状态图显示了一个状态机，由状态、转换、事件和活动组成。状态图解决系统的动态视图。它们在对接口、类或协作的行为进行建模时尤其重要，并强调对象的事件排序行为，这在建模反应式系统中特别有用。

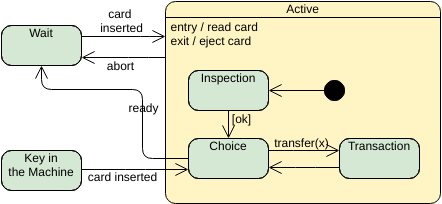

示例：ATM 状态图

现在让我们看一下 ATM 系统的状态转移图。在这里，您将看到当客户使用 ATM 卡进行交易时会发生什么：

• 当客户将银行卡或信用卡插入 ATM 的读卡器时，ATM 执行输入动作，即读卡。
• 如果卡无效，机器执行退出动作。
• 成功读取卡后，ATM 将要求输入密码。
• 然后客户输入密码，自动柜员机读取密码。
• 如果输入无效密码，机器将退出。如果输入的密码有效，机器会进一步处理交易。
• 交易成功后，机器会执行退出动作，即卡弹出，客户的卡退出。

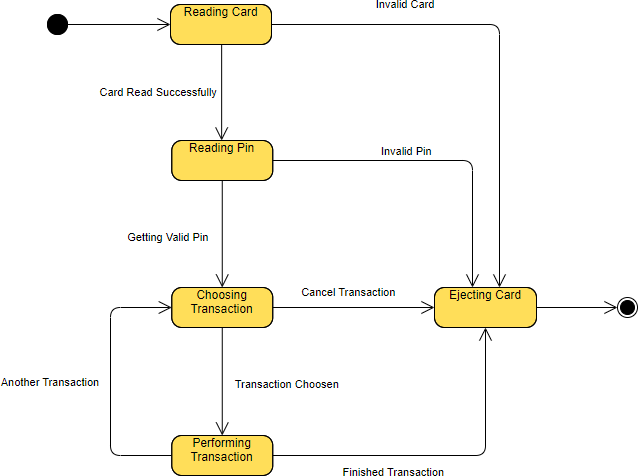

ATM系统的状态转换图

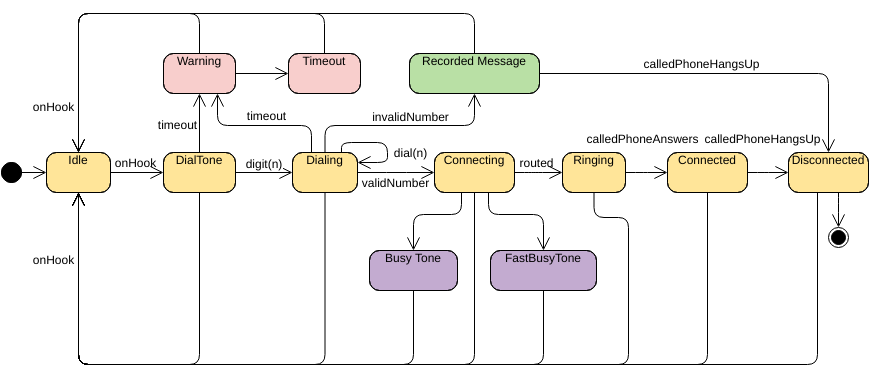

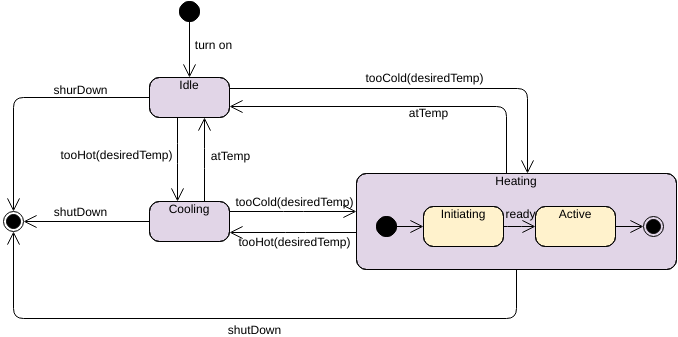

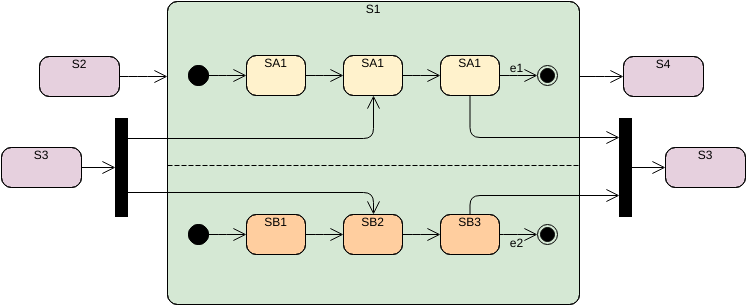

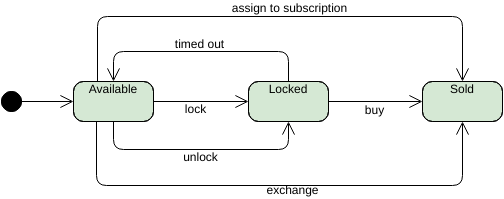

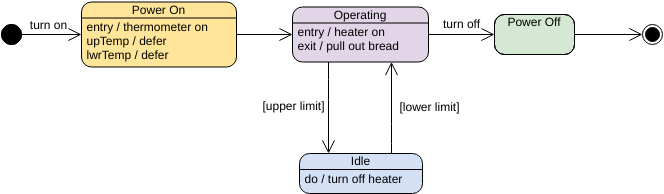

通过以下状态图示例了解更多信息
