Zustandsmaschinendiagramm vs. Aktivitätsdiagramm

Ein Zustandsdiagramm ist eine abstrakte Darstellung eines Prozesses. Es wird häufig in der Informatik verwendet, um den Prozess von Programmiersprachen zu modellieren, und es kann auch Analysten dabei helfen, Geschäftsprozesse abzubilden. Die Elemente des Systems werden normalerweise als Objekte bezeichnet und können ihren Zustand ändern.

Diese Transformationen in der Unified Modeling Language (UML) werden im gesamten Diagramm (auch bekannt als UML-Zustandsmaschinendiagramm) nachverfolgt. UML-Zustandsdiagramme können den Lebenszyklus von Objekten, Subsystemen und Systemen erfassen und über den Zustand informieren, den ein Objekt haben kann, und wie Ereignisse (wie der Empfang von Nachrichten, das Verstreichen von Zeit, Fehler, Bedingungen wahr usw .) wird sich im Laufe der Zeit entwickeln, um diese Zustände zu beeinflussen.

Das Zustandsdiagramm kann auch verwendet werden, um die verschiedenen Zustände eines Objekts, den Übergangsprozess zwischen Zuständen und verschiedene Ereignisse und Bedingungen zu beschreiben, die Zustandsübergänge auslösen.

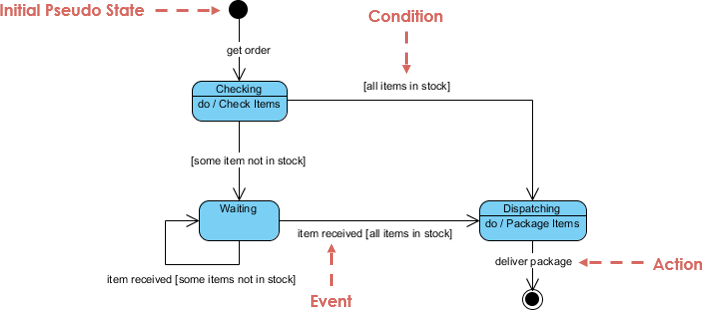

Was ist Zustandsübergang?

Der Fluss eines Zustandsdiagramms wird normalerweise durch die auftretenden Übergänge bestimmt. Bestimmte Objektzustände können in redundante Zustände umgewandelt werden. Manchmal können mehrere Übergänge zu demselben Zustand führen, was Verwirrung stiften kann. In diesem Fall können mehr als eine Box in einer anderen Box eingekapselt werden, was üblicherweise als Superzustand bezeichnet wird. Wenn die Ereignisse und Übergänge im System komplex sind, kann dieses Format das Zustandsdiagramm leichter lesbar machen.

Zustandsdiagramm vs. Flussdiagramme

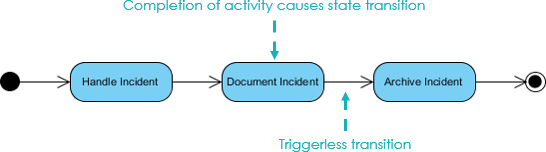

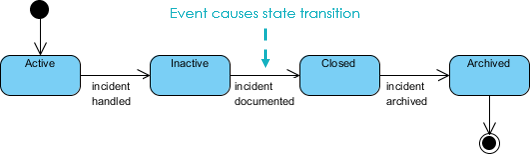

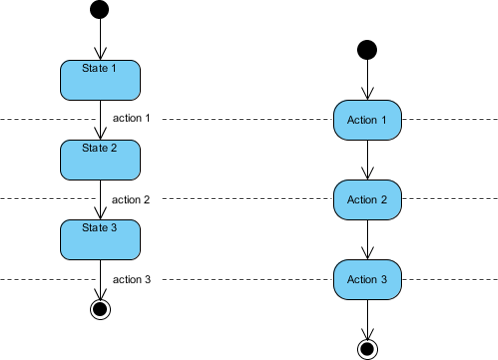

Zustandsdiagramme werden oft mit Flussdiagrammen verwechselt. Die folgende Abbildung zeigt einen Vergleich eines Zustandsdiagramms mit einem Flussdiagramm. Ein Zustandsmaschinendiagramm in der Abbildung unten links führt Aktionen als Reaktion auf explizite Ereignisse aus. Im Gegensatz dazu benötigt das Aktivitätsdiagramm in der Abbildung rechts unten keine expliziten Ereignisse, sondern wechselt automatisch von Knoten zu Knoten in seinem Diagramm nach Abschluss der Aktivitäten.

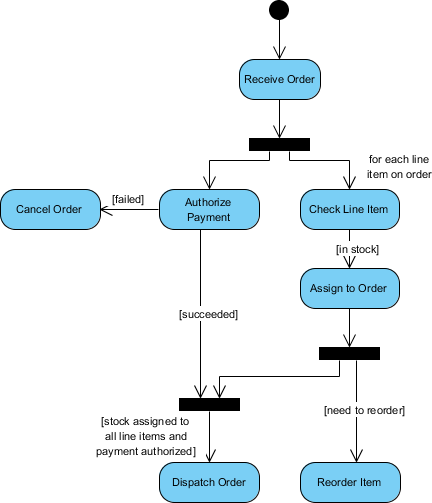

Was ist ein Aktivitätsdiagramm?

Aktivitätsdiagramme  beschreiben Aktivitäten, die Parallelität und Synchronisierung beinhalten, die eine Variation von Zustandsdiagrammen sind, die sich auf den Ablauf von Aktionen und Ereignissen konzentrieren. Sie können verwendet werden für:

• Um eine menschliche Aufgabe zu modellieren (z. B. einen Geschäftsprozess).
• Um eine Systemfunktion zu beschreiben, die durch einen Anwendungsfall repräsentiert wird.
• In Operationsspezifikationen, um die Logik einer Operation zu beschreiben.
