DoDAF چیست؟
DoDAF یک چارچوب معماری سیستم است که توسط معاونت وزیر دفاع ایالات متحده برای گروه کاری تحول کسب و کار وزارت دفاع ایالات متحده توسعه یافته است.
DoD مخفف وزارت دفاع ایالات متحده است. پیشینیان DoDAF چارچوب معماری C4ISR هستند. C4ISR یک اصطلاح نظامی به معنای سیستم فرماندهی خودکار است. این اختصار حرف اول کلمه انگلیسی برای هفت زیرسیستم در سیستم فرماندهی نظامی مدرن است، یعنی فرمان، کنترل، ارتباطات، کامپیوترها، اطلاعات، نظارت و شناسایی. به زبان ساده، C4ISR یک سیستم فرماندهی خودکار نظامی است که توسط ارتش ایالات متحده توسعه یافته است.

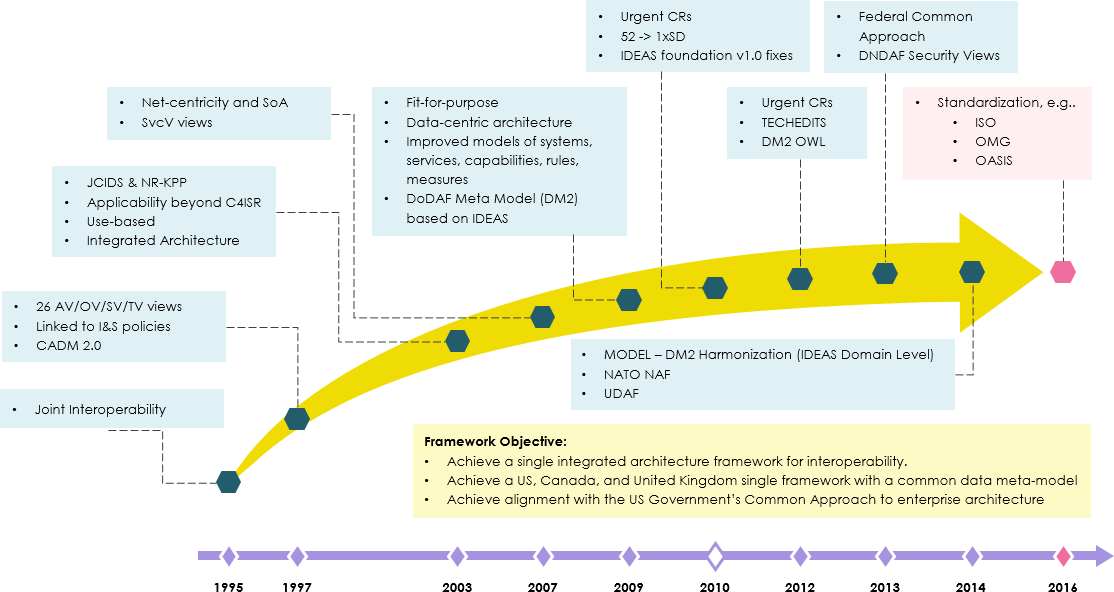

تکامل چارچوب DoDAF
- C4ISR AF 1.0 در ژوئن 1996 معرفی شد.
- C4ISR AF 2.0 در دسامبر 1997 منتشر شد.
- DoDAF 1.0 در آگوست 2003 منتشر شد تا دامنه کاربرد آن افزایش یابد، نه تنها محدود به C4ISR، بلکه می‌تواند به تمام حوزه‌های مأموریتی اعمال شود؛ CADM v1.01 (مدل داده معماری اصلی) نیز منتشر شد.
- در آوریل 2007، DoDAF 1.5 منتشر شد، با تأکید ویژه بر مفهوم شبکه‌محور، و مفهوم شبکه‌محور در توصیف معماری منعکس شد؛ CADM v1.5 نیز منتشر شد تا فایل توصیف مفهوم جدید شبکه‌محور را ذخیره کند.
- DoDAF2.0 در 28 مه 2009 منتشر شد.
در مقایسه با نسخه‌های قبلی، تغییرات اصلی در نسخه 2.0 به شرح زیر است.
- فرآیند توسعه معماری از محور محصول به محور داده تغییر کرد و عمدتاً داده‌های تصمیم‌گیری را فراهم می‌کند.
- سه دیدگاه اصلی (عملیاتی، فنی و سیستمی) به دیدگاه‌های خاص‌تری تبدیل شدند. اکنون هشت دیدگاه وجود دارد: دیدگاه کامل، دیدگاه داده و اطلاعات، دیدگاه استاندارد، دیدگاه قابلیت، دیدگاه عملیاتی، دیدگاه خدمات، دیدگاه سیستم و دیدگاه پروژه.
- نیاز به اشتراک‌گذاری داده‌ها و دسترسی به اطلاعات در یک محیط فدرال را توصیف می‌کند.
- رابطه با معماری سازمانی فدرال را روشن و توصیف کرد.
- یک متامدل چارچوب معماری DoD ایجاد کرد.
- متدولوژی توسعه معماری مبتنی بر خدمات (SOA) را توصیف و بحث کرد.
ساختار چارچوب DoDAF

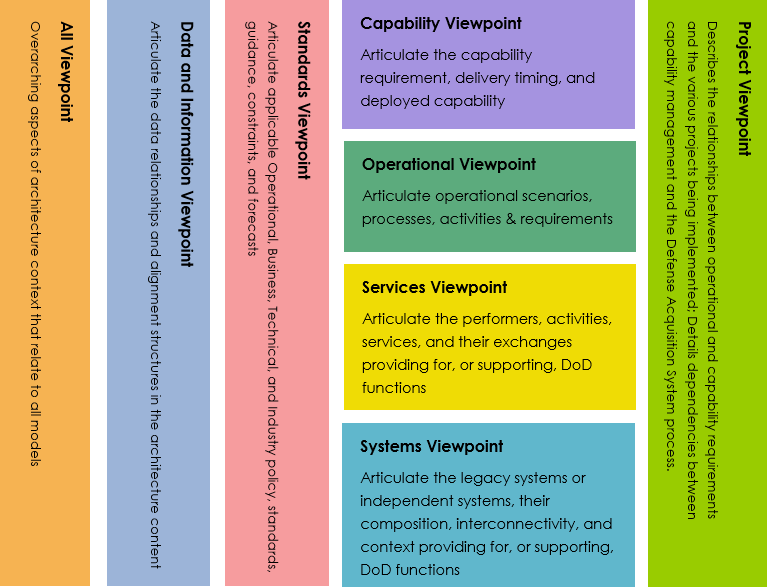

چارچوب DoDAF می‌تواند به طور کلی از هشت دیدگاه و متدولوژی‌های پیاده‌سازی تشکیل شود. هشت دیدگاه به شرح زیر است.
- دیدگاه کلی، AV: اطلاعاتی درباره توصیف کامل معماری، مانند دامنه و زمینه توصیف معماری ارائه می‌دهد.
- دیدگاه قابلیت، CV: توصیفی از قابلیت‌هایی که برای دستیابی به اهداف شرکتی که با چشم‌انداز شرکتی سازگار است، استفاده می‌شود.
- دیدگاه داده و اطلاعات، DIV: نیازهای اطلاعات تجاری و قوانین فرآیند تجاری ساختار یافته‌ای که برای توصیف معماری استفاده می‌شود. این اطلاعات مربوط به تبادل اطلاعات در توصیف معماری را توصیف می‌کند، مانند ویژگی‌ها، خصوصیات و روابط متقابل.
- دیدگاه عملیاتی، OV: سازمان، وظایف یا فعالیت‌ها و اطلاعاتی که باید بین آن‌ها تبادل شود را توصیف می‌کند. این اطلاعات نوع اطلاعات تبادل شده، فراوانی تبادل، وظایف و فعالیت‌های پشتیبانی شده توسط تبادل اطلاعات و ماهیت تبادل اطلاعات را منتقل می‌کند.
- دیدگاه پروژه، PV: توصیف می‌کند که چگونه برنامه‌های پروژه به یک برنامه پرتفوی با یک رابطه متقابل ترکیب می‌شوند. این دیدگاه راهی برای توصیف روابط سازمانی بین چندین پروژه فراهم می‌کند که هر یک مسئول ارائه یک سیستم یا عملکرد واحد هستند.
- دیدگاه خدمات، SvcV: سیستم‌ها، خدمات و عملکردهای متصل به هم را توصیف می‌کند که از فعالیت‌های عملیاتی پشتیبانی می‌کنند. فرآیندهای DoD شامل عملکردهای عملیاتی، تجاری، اطلاعاتی و زیرساختی است.
- دیدگاه استانداردها، StdV: کوچکترین مجموعه‌ای از قوانین است که ترکیب، تعامل و وابستگی‌های بین اجزا یا عناصر یک سیستم را کنترل می‌کند. هدف آن اطمینان از این است که سیستم قادر به برآورده کردن مجموعه خاصی از الزامات عملیاتی باشد. این دیدگاه راهنمایی‌های فنی برای پیاده‌سازی سیستم فراهم می‌کند که بر اساس آن مشخصات مهندسی می‌تواند شکل بگیرد، ماژول‌های مشترک می‌تواند ساخته شود و خطوط تولید می‌تواند توسعه یابد. این شامل استانداردهای فنی، شیوه‌های پیاده‌سازی، گزینه‌های استاندارد، قوانین و معیارها است.
- دیدگاه سیستم‌ها، SV: اطلاعاتی درباره سیستم‌های خودکار، اتصال متقابل و عملکرد سیستم. در آینده نزدیک، این دیدگاه ناپدید خواهد شد زیرا DOD تمرکز خود را به محیط‌های مبتنی بر خدمات و محاسبات ابری تغییر می‌دهد.
برای حفظ انسجام و تمامیت در دیدگاه‌ها، DoDAF V2.0 تعداد 52 اثر را تعریف می‌کند تا کل معماری را از الزامات تا پیاده‌سازی نشان دهد. با این حال، همه آثار الزامی نیستند و می‌توانند بر اساس نیاز استفاده شوند.
چگونه DoDAF را پیاده‌سازی کنیم؟
متدولوژی پیاده‌سازی DoDAF شامل 6 مرحله است.
1) تعریف استفاده از معماری
هدف و استفاده مورد نظر از معماری را تعریف کنید (“متناسب با هدف”)، نحوه انجام تلاش توصیف معماری، روش‌های استفاده شده در توسعه معماری؛ دسته‌های داده مورد نیاز، تأثیر بالقوه بر دیگران و فرآیند اندازه‌گیری موفقیت تلاش از طریق عملکرد و رضایت مشتری. این اطلاعات معمولاً توسط مالک فرآیند برای حمایت از توسعه معماری که برخی جنبه‌های حوزه مسئولیت آن‌ها (فرآیند، فعالیت و غیره) را توصیف می‌کند، ارائه می‌شود.
2) تعیین دامنه معماری
مرزهایی را تعریف می‌کند که عمق و وسعت توصیف معماری را تعیین می‌کند، مجموعه مشکلات معماری را مشخص می‌کند، به تعریف زمینه آن کمک می‌کند و سطح جزئیات مورد نیاز برای محتوای معماری را تعریف می‌کند. همچنین برای تصمیم‌گیری در مورد نحوه ادامه توسعه یا خرید پشتیبانی خودکار مهم است.
3) تعیین نیازهای داده
انتخاب موجودیت‌ها و ویژگی‌های داده برای ساخت معماری به گونه‌ای که نه تنها اهداف مرحله اول را برآورده کند، بلکه انسجام معماری را نیز حفظ کند، مهم است. موجودیت‌ها و ویژگی‌ها توسط نوع داده‌ها نمایندگی می‌شوند که شامل قوانین حاکم بر رفتار تجاری، اطلاعات مربوط به فعالیت‌هایی که باید انجام شوند، روابط فرمان، فهرست وظایف و بسیاری از انواع دیگر است.
4) طراحی محصول معماری را انجام دهید
این مهم‌ترین مرحله در وارد کردن و ویرایش مدل‌های معماری موجود، جمع‌آوری داده‌های جدید و افزودن به معماری و استخراج داده‌ها از معماری‌های موجود در پایگاه دانش تقاطع سیستم DoD یا پایگاه‌های دانش مرتبط است و سپس سازماندهی و طبقه‌بندی تمام داده‌ها، ثبت آن در DARS (سیستم ثبت معماری DoD) و ارتباط آن با یک مخزن خودکار برای تحلیل و استفاده مجدد بعدی.
5) تحلیل معماری
تحلیل ایستا، تحلیل پویا، تحلیل تجربی و تحلیل تست بر روی معماری حاوی تمام داده‌های مورد نیاز برای تعیین اعتبار داده‌های معماری انجام می‌شود.
6) تولید فایل‌های نتیجه معماری
توصیف‌های محصول معماری را بر اساس پرسش‌های داده‌ای پایه تولید کنید که باید با مدل تعیین شده سازگار، قابل استفاده مجدد و قابل اشتراک‌گذاری باشد.
تأثیر DoDAF
احتمالاً از نظامی، DoDAF تأثیر زیادی بر معماری سازمانی ندارد مانند TOGAFاما با انتشار نسخه 2.0، چارچوب DoDAF خود به تکمیل ادامه می‌دهد، دیگر تنها به ساخت سیستم‌های نظامی محدود نیست، بلکه شرکت‌ها می‌توانند به طور کامل از DoDAF برای پیاده‌سازی معماری سازمانی استفاده کنند. علاوه بر این، تحقیقات در مورد C4ISR و DoDAF نظریه «سیستم‌های سیستم» را به وجود آورده است که اکنون موضوع داغی در دانشگاه‌ها است. می‌توان گفت که DoDAF یکی از ارزشمندترین چارچوب‌های تحقیقاتی در بسیاری از چارچوب‌های EA است.
نرم‌افزار DoDAF – Visual Paradigm
Visual Paradigm یک راه‌حل مدل‌محور و آسان برای استفاده ارائه می‌دهد که از توسعه دیدگاه‌ها و مدل‌های DoDAF 2.02 پشتیبانی می‌کند. محصولات یکپارچه DoDAF را ایجاد کنید که قابلیت ردیابی بین دیدگاه‌ها را حفظ کند. اسناد معماری تولید کنید که به سازمان‌ها کمک کند تا به طور مؤثر ابتکارات معماری سازمانی را هماهنگ کنند.
