Apa itu DoDAF?
The DoDAF adalah kerangka arsitektur sistem yang dikembangkan oleh Wakil Menteri Pertahanan AS untuk Kelompok Kerja Transformasi Bisnis Departemen Pertahanan AS.
DoD adalah akronim untuk Departemen Pertahanan AS. Pendahulu DoDAF adalah kerangka arsitektur C4ISR. C4ISR adalah istilah militer yang berarti sistem komando otomatis. Ini adalah singkatan dari huruf pertama dari kata bahasa Inggris untuk tujuh subsistem dalam sistem komando militer modern, yaitu Komando, Kontrol, Komunikasi, Komputer, Intelijen, Pengawasan, dan Pengintaian. Dalam istilah awam, C4ISR adalah sistem komando otomatis militer yang dikembangkan oleh militer AS.

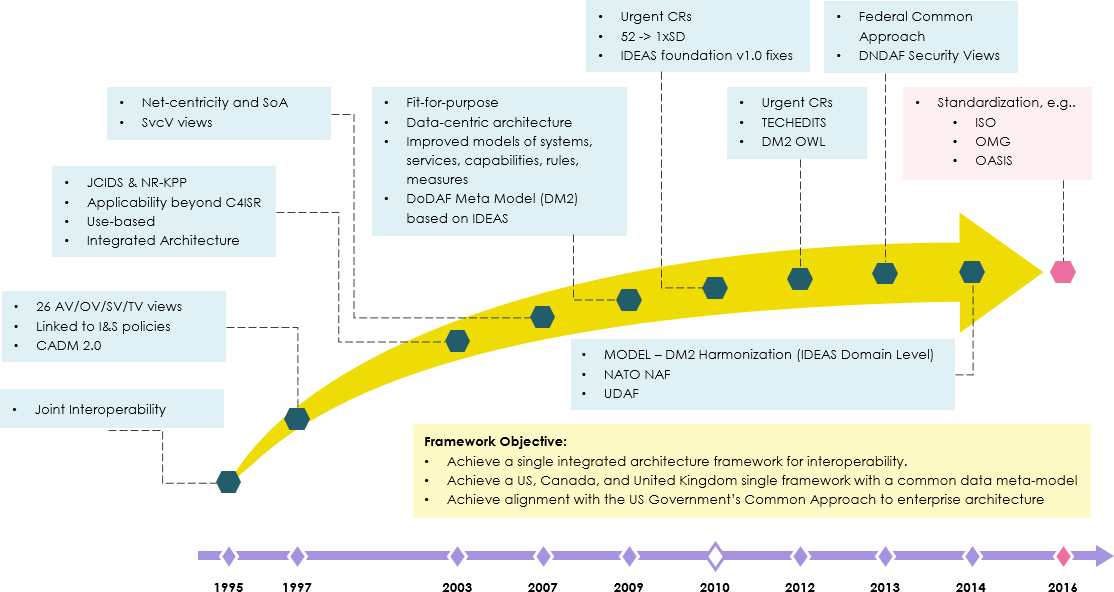

Evolusi Kerangka DoDAF
- C4ISR AF 1.0 diperkenalkan pada bulan Juni 1996.
- C4ISR AF 2.0 dirilis pada bulan Desember 1997.
- DoDAF 1.0 dirilis pada bulan Agustus 2003 untuk meningkatkan ruang lingkup penerapannya, tidak terbatas pada C4ISR, tetapi dapat diterapkan pada semua area misi; CADM v1.01 (Model Data Arsitektur Inti) juga dirilis.
- Pada bulan April 2007, DoDAF 1.5 dirilis, dengan penekanan khusus pada konsep Net-Centric, dan konsep Net-Centric tercermin dalam deskripsi arsitektur; CADM v1.5 juga dirilis untuk menyimpan file deskripsi dari konsep Net-Centric yang baru.
- DoDAF2.0 dirilis pada 28 Mei 2009.
Dibandingkan dengan versi sebelumnya, perubahan utama dalam versi 2.0 adalah sebagai berikut.
- Proses pengembangan arsitektur beralih dari berfokus pada produk menjadi berfokus pada data, terutama menyediakan data keputusan.
- Tiga pandangan utama (operasional, teknis, dan sistem) diubah menjadi pandangan yang lebih spesifik. Sekarang ada delapan pandangan: pandangan penuh, pandangan data dan informasi, pandangan standar, pandangan kemampuan, pandangan operasional, pandangan layanan, pandangan sistem, dan pandangan proyek.
- Menggambarkan kebutuhan untuk berbagi data dan akses informasi dalam lingkungan federal.
- Menjelaskan dan menggambarkan hubungan dengan Arsitektur Perusahaan Federal.
- Membuat metamodel kerangka arsitektur DoD.
- Menggambarkan dan mendiskusikan metodologi untuk pengembangan Arsitektur Berorientasi Layanan (SOA).
Struktur Kerangka DoDAF

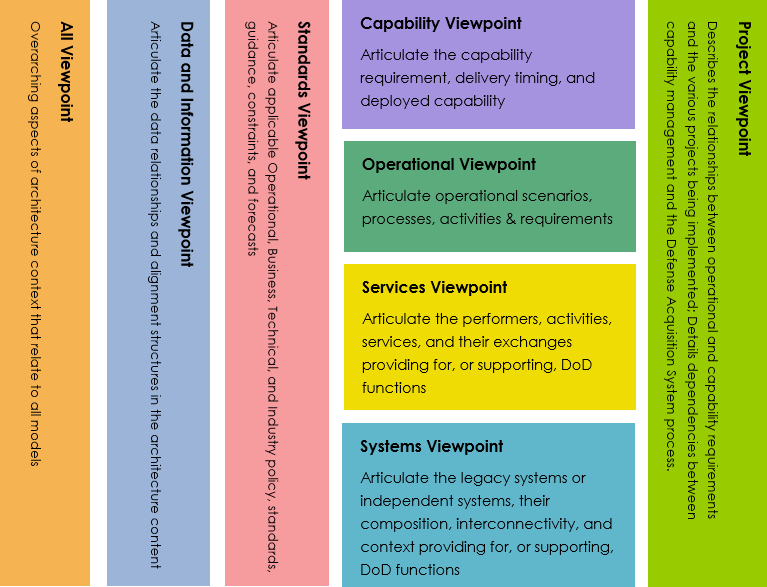

Kerangka DoDAF dapat secara luas terdiri dari delapan pandangan dan metodologi implementasi. Delapan pandangan adalah sebagai berikut.
- Semua Pandangan, AV: memberikan informasi tentang seluruh deskripsi arsitektur, seperti ruang lingkup dan konteks deskripsi arsitektur.
- Pandangan Kemampuan, CV: Deskripsi tentang kemampuan yang digunakan untuk mencapai tujuan perusahaan yang konsisten dengan visi perusahaan.
- Pandangan Data dan Informasi, DIV: Persyaratan informasi bisnis dan aturan proses bisnis terstruktur yang digunakan untuk deskripsi arsitektur. Ini menggambarkan informasi terkait pertukaran informasi dalam deskripsi arsitektur, seperti atribut, karakteristik, dan hubungan antar elemen.
- Pandangan Operasional, OV: Menggambarkan organisasi, tugas atau aktivitas, dan informasi yang harus dipertukarkan di antara mereka. Ini menyampaikan jenis informasi yang dipertukarkan, frekuensi pertukaran, tugas dan aktivitas yang didukung oleh pertukaran informasi, dan sifat dari pertukaran informasi.
- Pandangan Proyek, PV: Menggambarkan bagaimana rencana proyek digabungkan menjadi rencana portofolio dengan hubungan timbal balik. Pandangan ini memberikan cara untuk menggambarkan hubungan organisasi di antara beberapa proyek, masing-masing bertanggung jawab untuk menyampaikan satu sistem atau fungsi.
- Pandangan Layanan, SvcV: Menggambarkan sistem, layanan, dan fungsi yang saling terhubung yang memberikan dukungan untuk aktivitas operasional. Proses DoD mencakup fungsi operasional, komersial, intelijen, dan infrastruktur.
- Pandangan Standar, StdV: Adalah kumpulan terkecil dari aturan yang mengontrol kombinasi, interaksi, dan saling ketergantungan antara bagian atau elemen dari suatu sistem. Tujuannya adalah untuk memastikan bahwa sistem mampu memenuhi seperangkat persyaratan operasional tertentu. Pandangan ini memberikan panduan implementasi sistem teknis di mana spesifikasi rekayasa dapat dibentuk, modul umum dapat dibangun, dan lini produk dapat dikembangkan. Ini mencakup standar teknis, praktik implementasi, opsi standar, aturan, dan kriteria.
- Pandangan Sistem, SV: Informasi tentang sistem otomatis, interkonektivitas, dan fungsionalitas sistem. Dalam waktu dekat, pandangan ini akan menghilang seiring dengan DOD mengalihkan fokusnya ke lingkungan berbasis layanan dan komputasi awan.
Untuk menjaga konsistensi dan kesatuan di seluruh pandangan, DoDAF V2.0 mendefinisikan 52 artefak untuk menunjukkan seluruh arsitektur dari persyaratan hingga implementasi. Namun, tidak semua artefak diperlukan dan dapat digunakan sesuai kebutuhan.
Bagaimana Cara Mengimplementasikan DoDAF?
Metodologi implementasi DoDAF terdiri dari 6 langkah.
1) Definisikan penggunaan arsitektur
Tentukan tujuan dan penggunaan yang dimaksud dari arsitektur (“sesuai tujuan”), bagaimana upaya deskripsi arsitektur akan dilakukan, metode yang digunakan dalam pengembangan arsitektur; kategori data yang diperlukan, potensi dampak pada orang lain, dan proses untuk mengukur keberhasilan upaya tersebut melalui kinerja dan kepuasan pelanggan. Informasi ini biasanya disediakan oleh pemilik proses untuk mendukung pengembangan arsitektur yang menggambarkan beberapa aspek dari area tanggung jawab mereka (proses, aktivitas, dll.).
2) Menentukan ruang lingkup arsitektur
Mendefinisikan batasan yang menetapkan kedalaman dan luas deskripsi arsitektur, menetapkan set masalah arsitektur, membantu mendefinisikan konteksnya, dan mendefinisikan tingkat detail yang diperlukan untuk konten arsitektur. Ini juga penting untuk memutuskan bagaimana melanjutkan dengan pengembangan atau pembelian dukungan otomatisasi.
3) Menentukan persyaratan data
Pemilihan entitas dan atribut data penting agar arsitektur dibangun dengan cara yang tidak hanya memenuhi tujuan langkah pertama, tetapi juga menjaga konsistensi arsitektur. Entitas dan atribut diwakili oleh tipe data, yang mencakup aturan yang mengatur perilaku bisnis, informasi tentang aktivitas yang harus diselesaikan, hubungan komando, daftar tugas, dan banyak jenis lainnya.
4) Melakukan desain produk arsitektur
Ini adalah langkah terpenting dalam memasukkan dan mengedit model arsitektur yang ada, mengumpulkan data baru dan menambahkannya ke arsitektur, serta mengekstrak data dari arsitektur yang ada di Basis Pengetahuan Sistem Junction DoD atau basis pengetahuan terkait, dan kemudian mengorganisir dan mengklasifikasikan semua data, mendaftarkannya di DARS (Sistem Registri Arsitektur DoD), dan mengaitkannya ke repositori otomatis untuk analisis dan penggunaan kembali selanjutnya.
5) Analisis arsitektur
Analisis statis, analisis dinamis, analisis eksperimental, dan analisis uji dilakukan pada arsitektur yang mengandung semua data yang diperlukan untuk menentukan validitas data arsitektur.
6) Menghasilkan file hasil arsitektur
Hasilkan deskripsi produk arsitektur berdasarkan kueri data dasar, yang harus konsisten dengan model yang telah ditetapkan, dapat digunakan kembali dan dibagikan.
Dampak DoDAF
Mungkin berasal dari militer, DoDAF tidak memiliki dampak sebesar itu pada arsitektur perusahaan seperti TOGAF. Namun, dengan dirilisnya versi 2.0, kerangka DoDAF itu sendiri terus disempurnakan, tidak lagi hanya berlaku untuk pembangunan sistem militer, perusahaan dapat sepenuhnya fleksibel menggunakan DoDAF untuk mengimplementasikan arsitektur perusahaan. Selain itu, penelitian tentang C4ISR dan DoDAF telah melahirkan teori “Sistem Sistem”, yang kini menjadi topik hangat di dunia akademis. Dapat dikatakan bahwa DoDAF adalah salah satu kerangka penelitian yang paling berharga di banyak kerangka EA.
Perangkat Lunak DoDAF – Visual Paradigm
Visual Paradigm menyediakan solusi berbasis model yang mudah digunakan yang mendukung pengembangan pandangan dan model DoDAF 2.02. Buat produk DoDAF terintegrasi yang mempertahankan jejak antara pandangan. Hasilkan dokumen arsitektur yang memfasilitasi organisasi untuk secara efektif mengoordinasikan inisiatif arsitektur perusahaan.
Referensi DoDAF
- Pelajari tentang DoDAF – Apa itu Kerangka DoDAF?
- Alat perangkat lunak DoDAF – Visual Paradigm
- Bagaimana cara menerapkan DoDAF dalam proyek EA Anda?
- Wikipedia | Kerangka Arsitektur Departemen Pertahanan
- Kerangka Arsitektur DoDAF Versi 2.02
- Alat perangkat lunak TOGAF yang kuat
