Diagram Alir Dasar vs Diagram Alir Lintas Fungsi
Proses dapat diwakili oleh diagram alir, tetapi ada satu kekurangan – diagram alir standar tidak dapat menunjukkan siapa yang bertanggung jawab atas aktivitas tersebut. Proses dapat diwakili oleh diagram alir, tetapi ada satu kekurangan – diagram alir standar tidak dapat menunjukkan siapa yang bertanggung jawab atas aktivitas tersebut.
Dengan demikian, Diagram Alir Lintas Fungsis (atau dikenal sebagai diagram jalur renang, diagram alir jalur renang, diagram proses lintas fungsi) memberikan kejelasan pada proses dengan mendefinisikan siapa yang melakukan apa. Setiap jalur renang mewakili seseorang, tim, atau pemangku kepentingan, sehingga jelas siapa yang bertanggung jawab atas setiap tahap dalam proses untuk membantu menghindari kebingungan.
Apa itu Diagram Alir Lintas Fungsi?
Seperti yang disebutkan di atas, diagram alir menggambarkan langkah-langkah suatu proses, dan ketika proses melibatkan banyak orang, departemen, atau area fungsional yang berbeda, bisa sulit untuk melacak siapa yang bertanggung jawab atas setiap langkah.

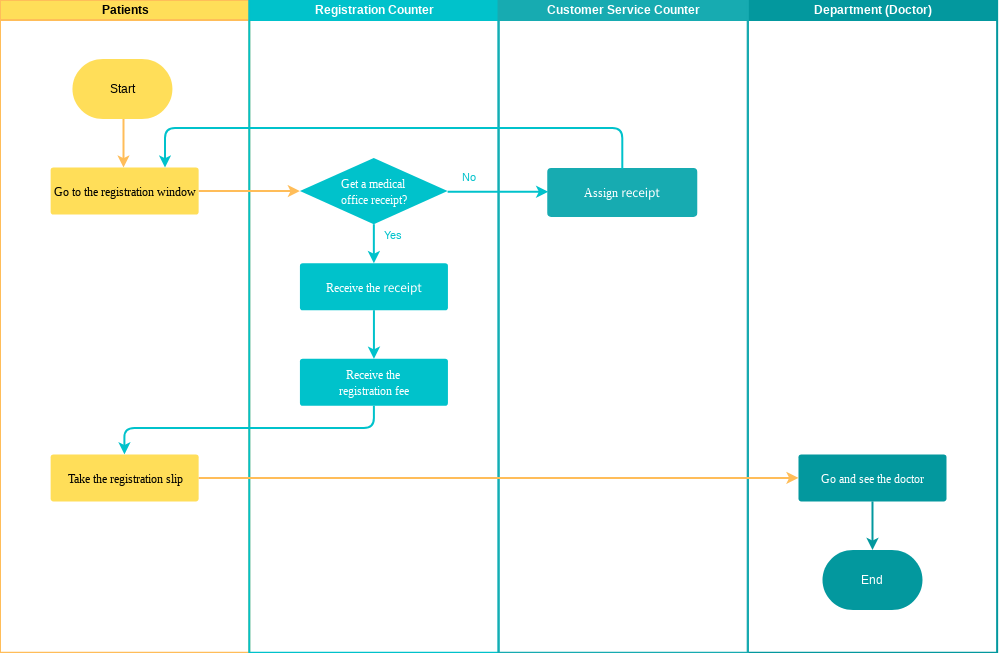

Sebagai contoh, jika Anda pergi ke rumah sakit, Anda perlu pergi ke meja layanan untuk mendapatkan tiket kecil untuk departemen tertentu, kemudian pergi ke jendela pendaftaran untuk menyerahkan tiket kecil kepada staf, membayar biaya pendaftaran dan mendapatkan formulir pendaftaran, kemudian pergi ke departemen tertentu untuk menemui dokter.
Edit template diagram alir ini
Dalam contoh di atas, kita dapat melihat bahwa setiap kantor akan memiliki prosesnya sendiri, mengikuti proses untuk mencapai tujuan dengan cepat dan mengurangi masalah yang tidak perlu, tetapi tentu saja Anda juga dapat menemukan cara unik, yang merupakan bagian dari optimasi proses.
Cara yang berguna untuk menyelesaikan masalah ini adalah dengan membagi diagram alir menjadi kolom sehingga Anda juga dapat mendapatkan gambaran yang jelas tentang jumlah transmisi tugas. Di bagian atas setiap kolom, tuliskan nama orang atau departemen yang bertanggung jawab atas proses di kolom tersebut. Setiap kali tindakan dilakukan, itu dijelaskan di kolom ini.

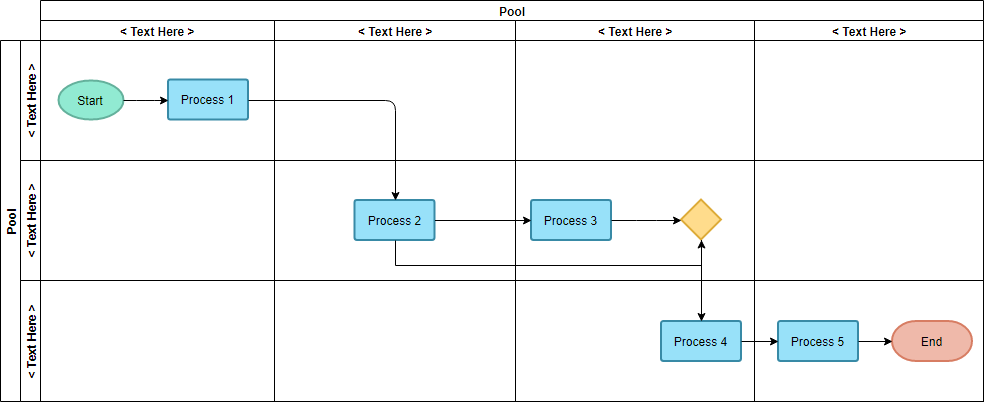

Edit Template Diagram Alir Lintas Fungsi Ini
Lebih Banyak Contoh Diagram Alir Lintas Fungsi
VP Onlinealat pemetaan proses yang kuat mendukung berbagai diagram pemetaan proses. Anda dapat menggunakan diagram alir lintas fungsi untuk menunjukkan hubungan antara proses bisnis dan unit fungsional yang bertanggung jawab atas proses tersebut. Alat diagram alir lintas fungsi dilengkapi dengan serangkaian simbol dan fitur diagram alir lintas fungsi yang kaya yang membantu Anda membuat diagram alir profesional dalam waktu singkat. Selain itu, Anda dapat mengakses diagram proses Anda dari mana saja karena VP Online sepenuhnya berbasis cloud.
VP Online menyediakan serangkaian template diagram alir lintas fungsiyang memungkinkan Anda untuk memulai dengan cepat. Berikut adalah beberapa di antaranya. Klik pada template untuk melihatnya, atau klik pada Edit untuk mulai mengedit – tidak diperlukan pendaftaran sebelumnya. Lebih banyak template dapat ditemukan di pembuat diagram alir lintas fungsi.
Template Diagram Alir Lintas Fungsi (Jalur Renang Vertikal)

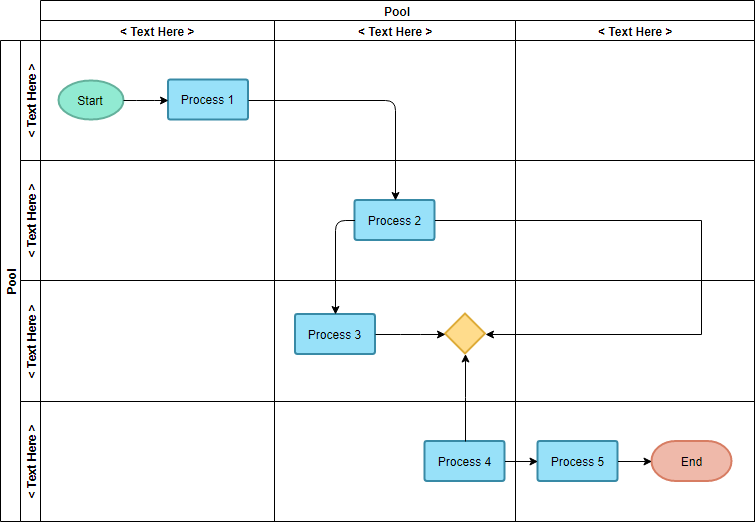

Ini adalah diagram Jalur Renang sederhana yang mengkategorikan beberapa proses ke dalam tiga kelompok vertikal dan empat kelompok horizontal. Buat diagram jalur renang Anda dengan menggunakan template ini sebagai titik awal. Sesuaikan diagram untuk solusi Anda. Tidak diperlukan pendaftaran sebelumnya.
Template Diagram Alir Lintas Fungsi (Gaya Grid)
Ini adalah diagram Jalur Renang sederhana yang mengkategorikan beberapa proses ke dalam empat kelompok vertikal dan tiga kelompok horizontal. Template diagram jalur renang ini dapat membantu Anda membuat proses Anda di organisasi Anda.
Contoh Diagram Alir Lintas Fungsi (Gaya Grid) – Pengembangan Kursus

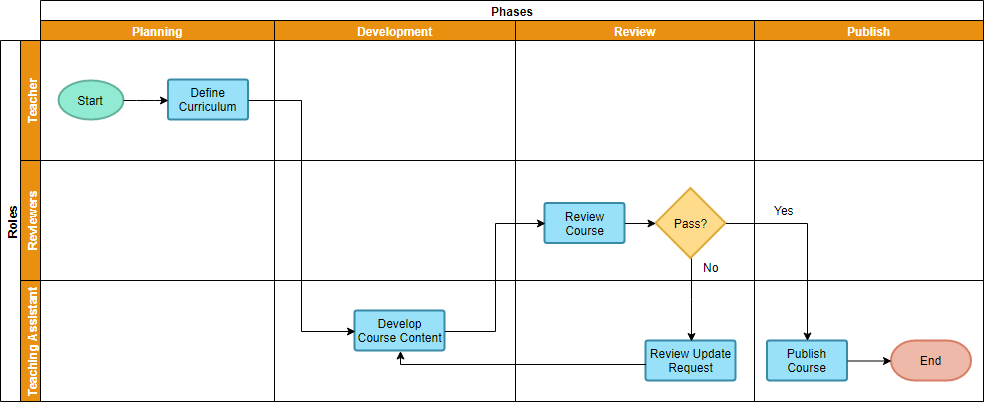

Ini adalah contoh diagram Jalur Renang yang menunjukkan seluruh proses pengembangan kursus. Proses ini dibagi menjadi 4 fase – Perencanaan, Pengembangan, Tinjauan, dan Publikasi. Guru, peninjau, dan asisten pengajar bekerja sama untuk menghasilkan sebuah kursus.
Contoh Diagram Alir Lintas Fungsi – Proses Penggajian

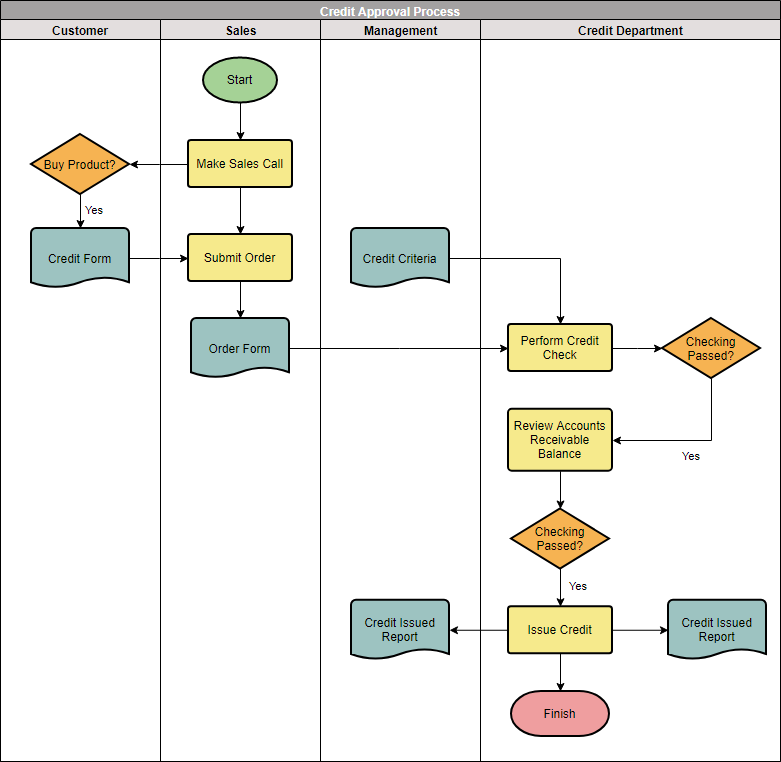

Diagram alir proses pesanan pembelian menunjukkan proses persetujuan kredit dari pesanan pembelian (PO) dari formulir pesanan yang dibuat, melalui tinjauan kredit dan persetujuan dengan melewati tiga departemen yang berbeda (Penjualan, Departemen Kredit, dan Manajemen):
