Apa itu diagram alir?
Sebuah diagram alir adalah representasi grafis dari operasi yang terlibat dalam sistem pemrosesan data.
operasi dalam sistem. Seringkali, cara terbaik untuk memahami suatu masalah adalah dengan menggambar diagram. Diagram biasanya memberi kita gambaran yang lebih lengkap tentang suatu situasi daripada sekumpulan kata atau frasa yang singkat. Namun, kombinasi simbol visual (bentuk) dan teks menyediakan alat yang sangat kuat untuk komunikasi dan pemecahan masalah. Algoritma dapat dikembangkan lebih cepat ketika diagram alir dibuat untuk mewakili mereka. Diagram alir jauh lebih mudah dipahami daripada algoritma.
Diagram Alir Menunjukkan:
• menunjukkan logika dari sebuah algoritma
• menekankan langkah-langkah individu dan keterkaitannya
• misalnya aliran kontrol dari satu tindakan ke tindakan berikutnya
Simbol Diagram Alir
Diagram alir memiliki banyak simbol standar. Diagram alir menggunakan kotak dengan bentuk yang berbeda untuk mewakili berbagai jenis instruksi. Instruksi yang sebenarnya ditulis di dalam kotak. Kotak-kotak ini dihubungkan oleh garis solid dengan panah yang menunjukkan arah aliran dari diagram alir. Arah aliran dari diagram alir. Kotak-kotak yang digunakan dalam diagram alir distandarisasi dan memiliki makna tertentu. Simbol-simbol untuk diagram alir ini telah dikembangkan oleh American National Standards Institute (ANSI).
| Elemen | Deskripsi | Simbol |
| Terminasi START / STOP | START dan satu terminasi STOP dalam seluruh diagram alir Anda. Jika logika program melibatkan jeda, itu juga ditunjukkan dengan simbol terminal. |  |
| Input / Output | Simbol ini digunakan untuk menunjukkan fungsi input/output dalam program. Jadi jika ada input ke program melalui perangkat input, seperti keyboard, pita, pembaca kartu, dll., itu akan ditunjukkan dalam diagram alir dengan bantuan simbol Input/output. Demikian pula, semua instruksi output, untuk output ke perangkat seperti printer, plotter, pita magnetik, disk, monitor, dll. ditunjukkan dalam simbol Input/output. |  |
| Keputusan | Mewakili titik keputusan dalam proses, biasanya memerlukan respons ‘ya’ atau ‘tidak’, kemudian bercabang ke bagian-bagian berbeda dari diagram alir. |  |
| Referensi Halaman On/Off. | Mewakili koneksi dengan proses lain. |  |
| Garis Aliran | Menunjukkan arah aliran. Panah horizontal menggambarkan prosedur atau urutan linier dari peristiwa, dan panah vertikal menggambarkan keterampilan dan pengetahuan sub- atau superordinat. |  |
| Proses | Simbol proses digunakan untuk mewakili instruksi aritmatika dan pergerakan data dalam diagram alir. Semua proses aritmatika penjumlahan, pengurangan, perkalian, dan pembagian ditunjukkan dalam simbol proses. Proses logis pergerakan data dari satu lokasi memori ke lokasi lainnya juga diwakili dalam kotak proses. |  |

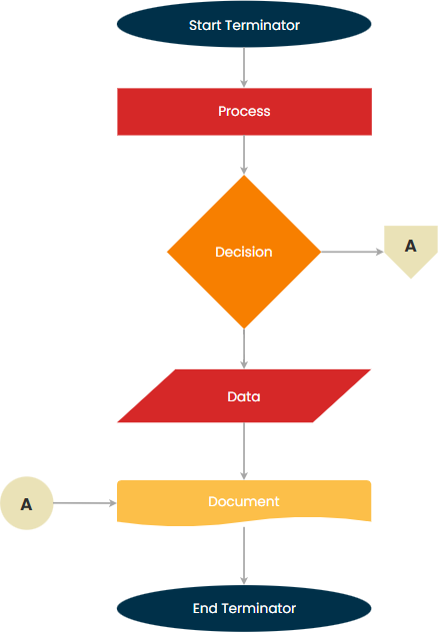

Diagram Alir Sekilas: Ilustrasi Simbol
Diagram alir harus memiliki titik awal dan satu atau lebih titik akhir, dan harus disusun dalam arah dari atas ke bawah, dari kiri ke kanan.

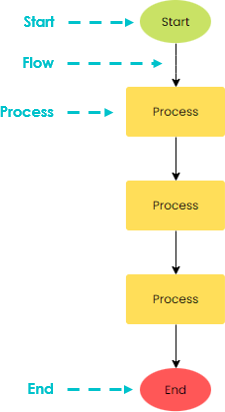

Diagram alir sederhana yang menunjukkan simbol-simbol yang dijelaskan di atas dapat dilihat di bawah ini:
Mewakili Algoritma dalam Pemrograman Terstruktur dengan Diagram Alir
Diagram alir sering digunakan untuk mewakili algoritma untuk pemrograman terstruktur. Diagram alir menggambarkan struktur dan logika dari sebuah algoritma, serta urutan operasi yang harus diikuti dalam memecahkan masalah.
- Diagram alir berguna untuk program kompleks yang mengandung banyak cabang karena mereka menggambarkan hubungan antara cabang dan loop individu.
- Mereka juga membantu mendeteksi dan memperbaiki kesalahan dalam logika dan mengembangkan struktur yang lebih efisien.
Akhirnya, diagram alir adalah sarana yang sangat baik untuk mendokumentasikan sebuah program. Ini menyediakan cara komunikasi yang nyaman antara programmer dan non-programmer.
Urutan – Serangkaian proses / langkah yang mengikuti urutan.

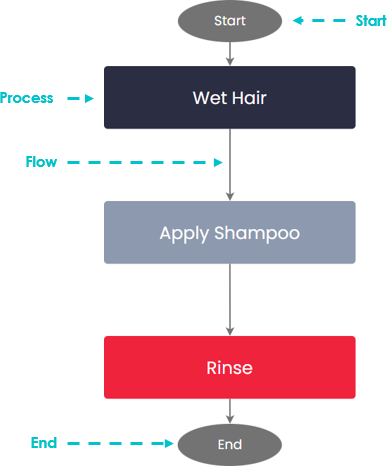

Misalnya, untuk mencuci rambut Anda;
1. Basahi rambut
2. Oleskan sampo
3. Bilas

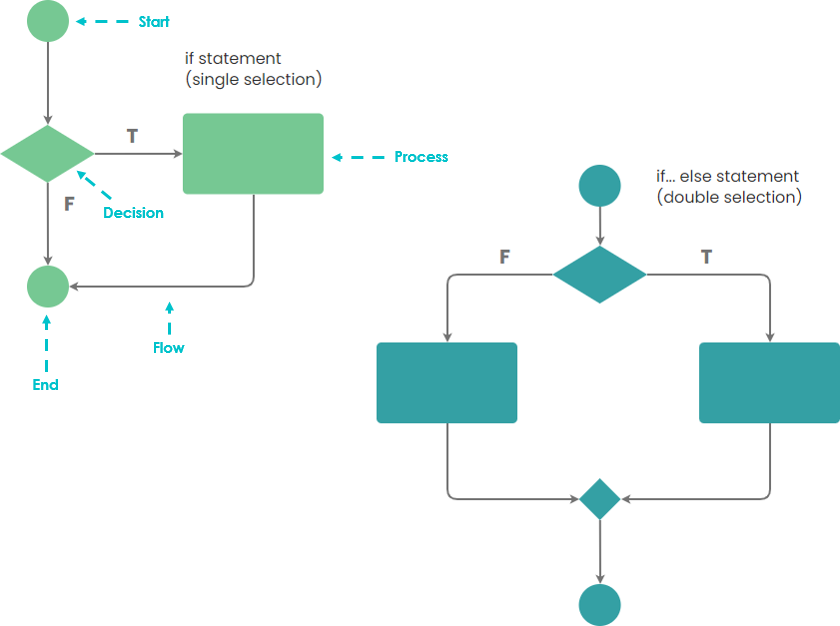

Pemilihan – Ada kondisi yang mungkin mengubah urutan atau jenis proses yang harus diikuti.
Contoh diagram alir: Edit sekarang

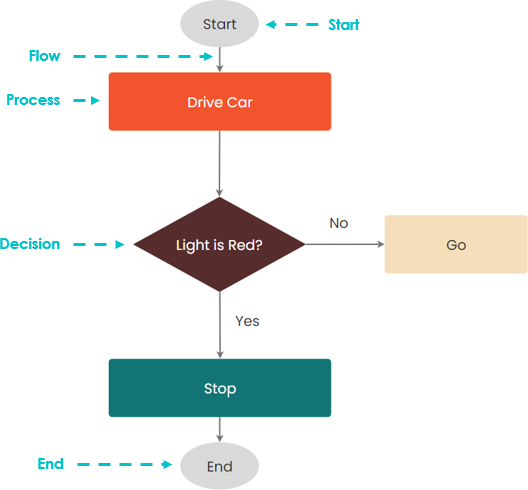

Misalnya, JIKA lampu merah MAKA saya akan berhenti SEBALIKNYA saya akan pergi.
Contoh diagram alir online: Edit sekarang

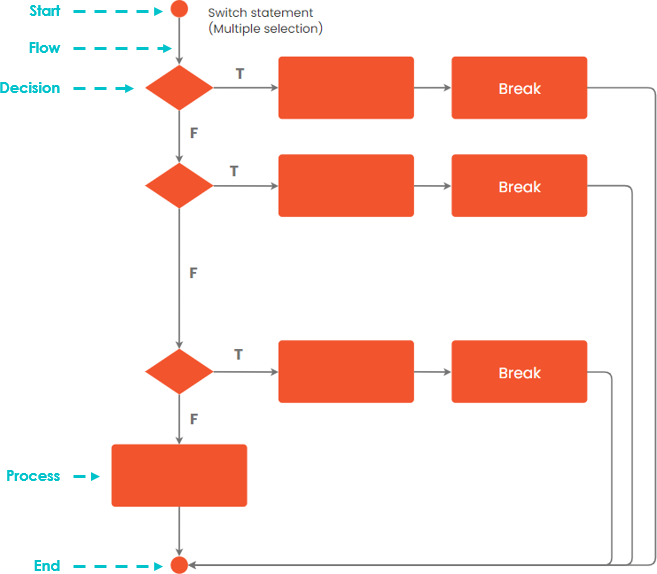

Pernyataan Kasus
Edit diagram alir: Pembuat diagram alir online

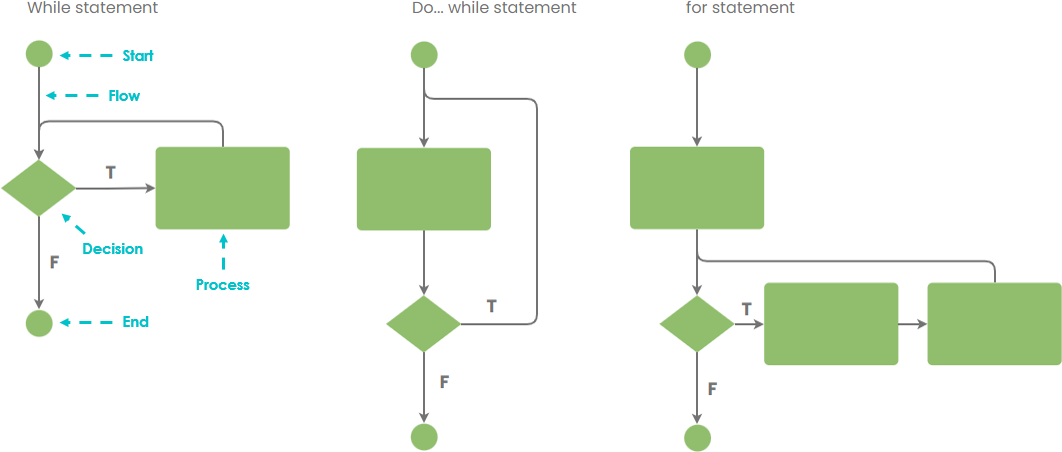

Pengulangan – Seringkali, kita mungkin ingin mengeksekusi set proses yang sama beberapa kali, dan kita dapat mengeksekusi loop yang melakukan set tindakan yang sama berulang kali sampai kondisi berhenti terjadi. Kegagalan untuk memberikan kondisi berhenti akan menyebabkan proses masuk ke dalam loop tak terbatas.
Edit di editor diagram alir online kami

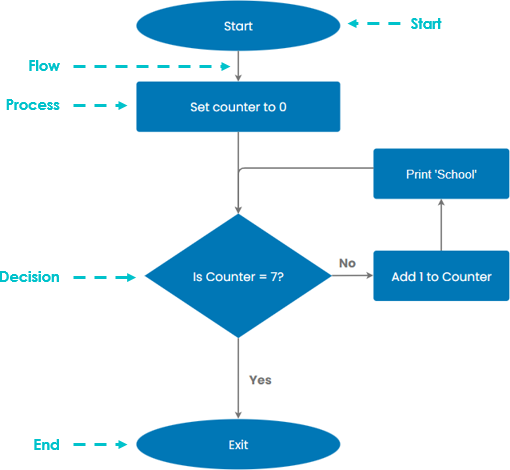

Contoh LOOP bisa jadi menampilkan kata ‘SCHOOL’ di layar 7 kali.
Edit di perangkat lunak diagram alir kami
Kembangkan Diagram Alir dengan Penyempurnaan Bertahap
Penyempurnaan bertahap adalah proses memecah masalah pemrograman menjadi serangkaian langkah. Anda mulai dengan beberapa langkah umum untuk memecahkan masalah dan menyempurnakan setiap langkah secara bergantian. Setelah Anda menyempurnakan setiap langkah, Anda lebih lanjut memecah langkah-langkah umum ini menjadi serangkaian sub-langkah yang lebih kecil. Setelah itu selesai, Anda melanjutkan sampai Anda telah mendeskripsikan masalah dengan detail sedemikian rupa sehingga Anda dapat menulis kode untuk solusinya.
Penyempurnaan bertahap: merancang solusi masalah dengan
-
- menyatakan solusi pada tingkat tinggi
- menyempurnakan langkah-langkah solusi menjadi langkah-langkah yang lebih sederhana
- mengulangi langkah 2, sampai langkah-langkah cukup sederhana untuk dieksekusi

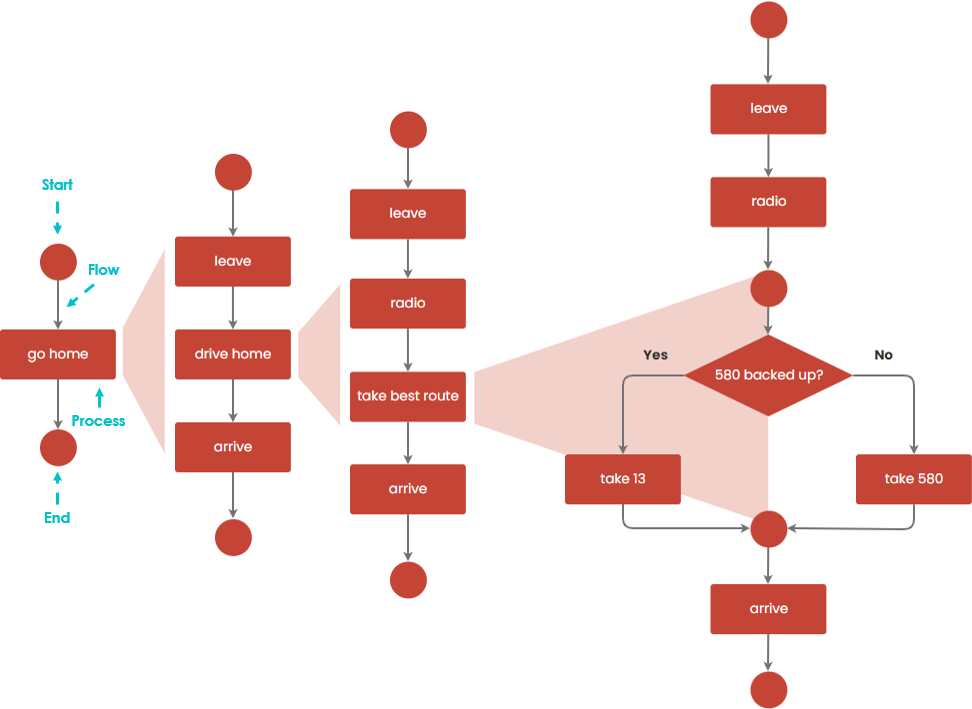

Penyempurnaan Bertahap dengan Contoh Diagram Alir – Pulang
Cara paling efektif untuk memecahkan masalah kompleks adalah dengan memecahnya menjadi submasalah yang semakin sederhana. Anda mulai dengan memecah seluruh tugas menjadi bagian-bagian yang lebih sederhana. Beberapa tugas ini mungkin perlu dibagi lagi. Proses ini disebut penyempurnaan bertahap (atau dekomposisi dari atas ke bawah). Anda dapat mengikuti langkah-langkah tersebut dan membuat diagram alir menggunakan teknik penyempurnaan bertahap.
Diagram alir di bawah ini menggambarkan penyempurnaan progresif dari empat tahap ini.
- Kami menyempurnakan satu hal pada satu waktu.
- Trapezium biru muda menunjukkan bagaimana satu langkah dalam diagram di sebelah kiri disempurnakan (diperluas) dalam diagram alir berikutnya di sebelah kanan.
Contoh Penyempurnaan Bertahap Diagram Alir – Cuci Tangan
Edit contoh diagram alir ini [Perangkat Lunak Diagram Alir]

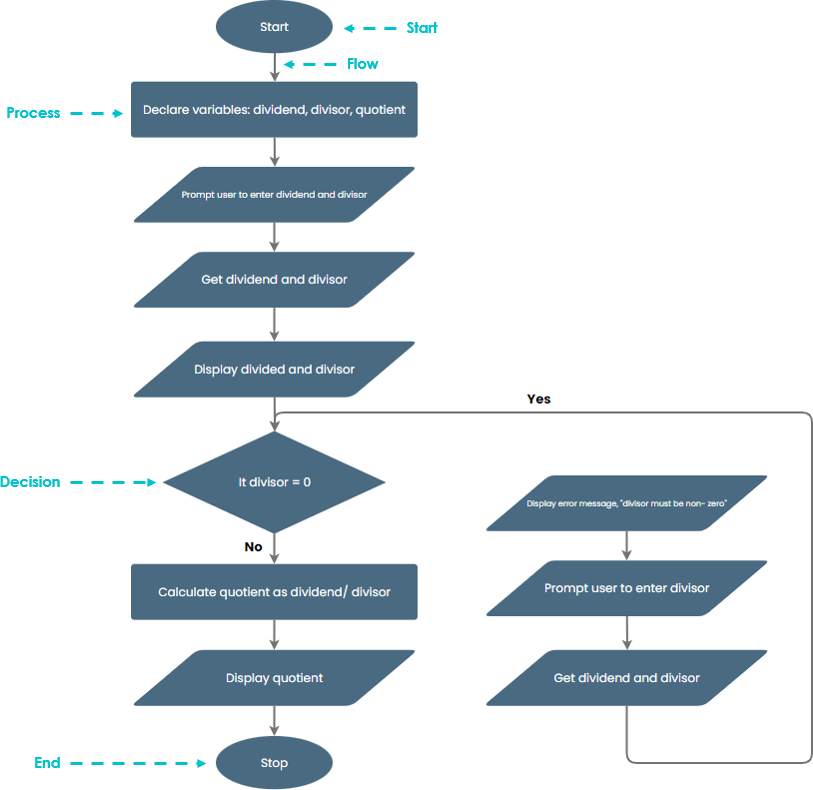

Contoh diagram alir – Memecahkan algoritma
Ekspresikan algoritma yang mendapatkan dua angka dari pengguna (dividen dan penyebut) dan menguji untuk memastikan bahwa penyebut tidak nol. Pastikan bahwa penyebut tidak nol dan gunakan diagram alir untuk menunjukkan hasil bagi mereka.
Perangkat lunak diagram alir – Edit contoh diagram alir ini [Pembuat Diagram Alir]

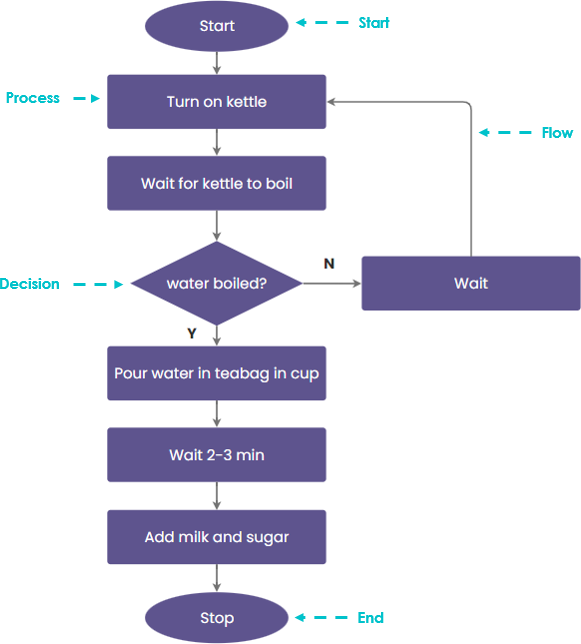

Contoh diagram alir – proses untuk membuat secangkir teh sekarang dapat ditunjukkan dengan lebih rinci:
Editor diagram alir online – Edit contoh diagram alir ini

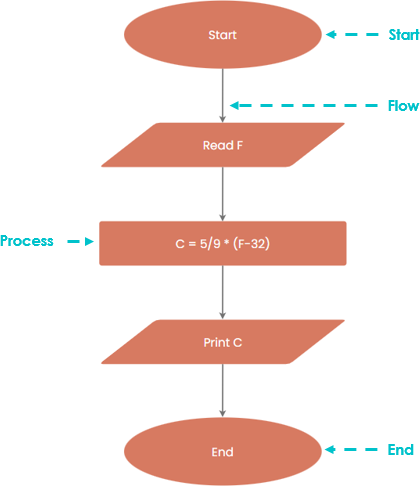

Contoh diagram alir: Mengonversi Suhu Fahrenheit ke Celsius
Edit contoh diagram alir ini – pembuat diagram alir online

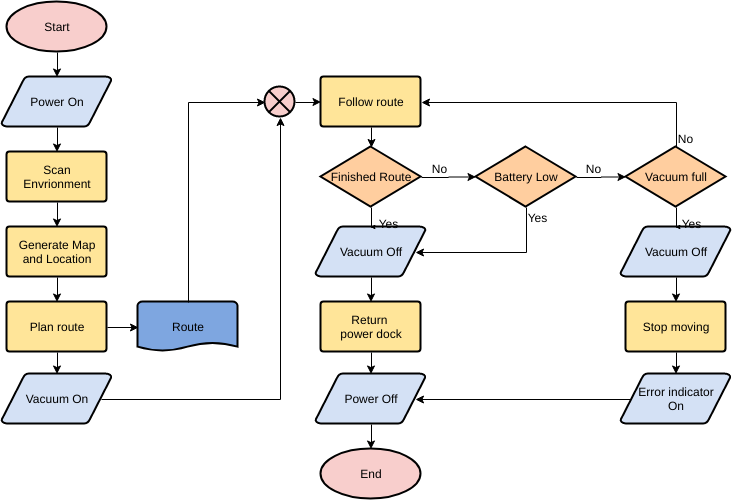

Pelajari Lebih Lanjut tentang Diagram Alir – dengan contoh
Diagram alir adalah salah satu diagram yang paling banyak digunakan yang mewakili algoritma, alur kerja, atau proses, menunjukkan langkah-langkah dalam berbagai kotak dan menghubungkannya secara berurutan dengan panah. Anda dapat membuat diagram alir dari awal, atau cukup mulai dengan template diagram alir yang tersedia di perangkat lunak diagram alir Visual Paradigm Online.

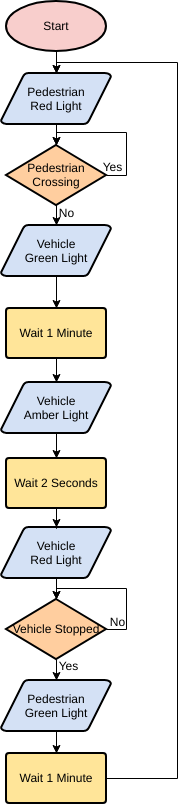

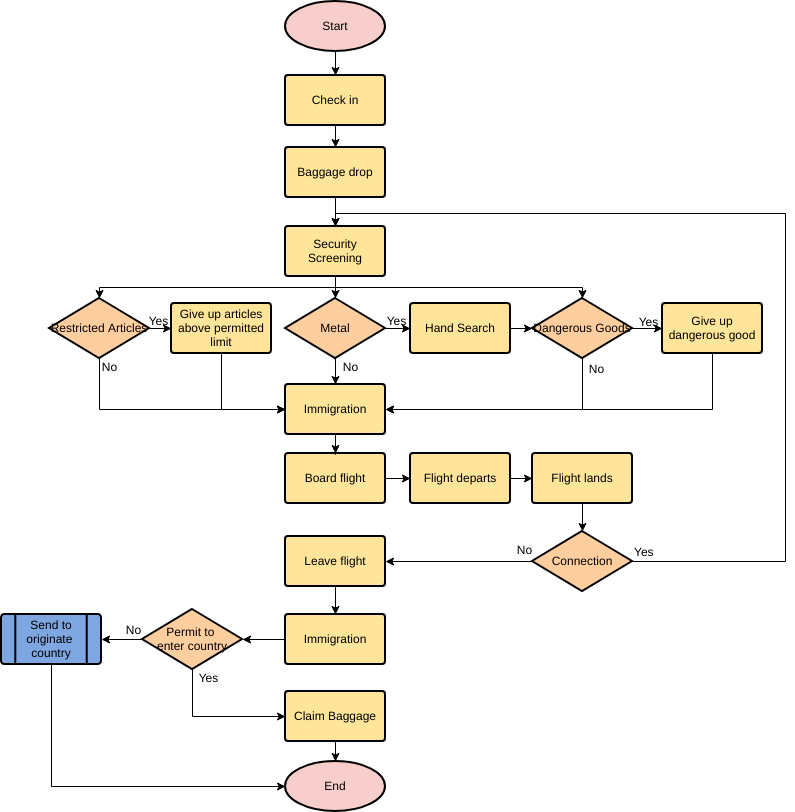

Butuh inspirasi? Kami telah mengumpulkan beberapa contoh diagram alir di bawah ini untuk membantu Anda memulai. Klik pada diagram alir untuk melihatnya, atau klik tombol Edit untuk mulai mengedit.
