最高のUMLフリーツール（オンラインとデスクトップの両方のフリーウェア）を使用してUMLモデリングを学ぶ

何百ページものドキュメントを書く代わりに、すべてがどのように機能するかを示すためにいくつかの図を描くと便利です。UMLダイアグラムは、会話に焦点を合わせ、コミュニケーションを促進し、説明に費やす時間を減らし、問題をより明確にします。したがって、UMLは、概念的なアイデアをカバーするシステムモデルを作成するための標準的なアプローチを提供します。モデリングを理解することにより、UMLの使用と適用により、ソフトウェア開発プロセスをより効果的にすることができます。

• プラットフォーム言語に依存しないシステムのモデル化に使用できます。
• これは、ソフトウェア集約型システムに関する情報を視覚化、指定、構築、および文書化するためのグラフィカル言語です。
• 一部のUMLツールは、UMLからプログラミング言語コードを生成します。

デスクトップ版のビジュアルパラダイム（無料版が利用可能）

1. ダイアグラム作成用のWebまたはクラウドプラットフォームは、構成がゼロであるため、最初は魅力的に見えるかもしれませんが、複雑なダイアグラムをモデリングする場合のパフォーマンスやエンタープライズ規模の機能の点では、デスクトップアプリケーションほど優れていません。
2. ダイアグラム（クラスなど）ですでに作成されているモデルは、あるダイアグラムから別のダイアグラムにビュー（参照された形状）として参照することはできません。また、プロジェクト間でモデル要素を共有することについては言及されていないため、エンタープライズスケールのモデリングには適していません。その結果、すべての図は独立して機能し、それらの間にトレーサビリティはありません。
3. チームワーク、アジャイル開発、ユーザーエクスペリエンスモデリング、コードエンジニアリング、エンタープライズプロジェクト管理など、ソフトウェア開発で実行する必要のあるさまざまなアクティビティに対してUMLの全機能を発揮する強力なサポートツールのセットはありません。
4. Visioのようなグラフ作成ツールは、単純な図やグラフの描画にのみ適していて、複雑なグラフのレイアウトや変更を行うための優れた編集機能がありません。得られるのは、ソフトウェア開発プロセス全体に適合するほど強力ではない個々の図の標準セットです。

ビジュアルパラダイム–最優秀賞を受賞したUMLモデリングツール

Visual Paradigm FREE Community Desktop Editionをダウンロード   ———-（またはUML用の無料オンラインツール）

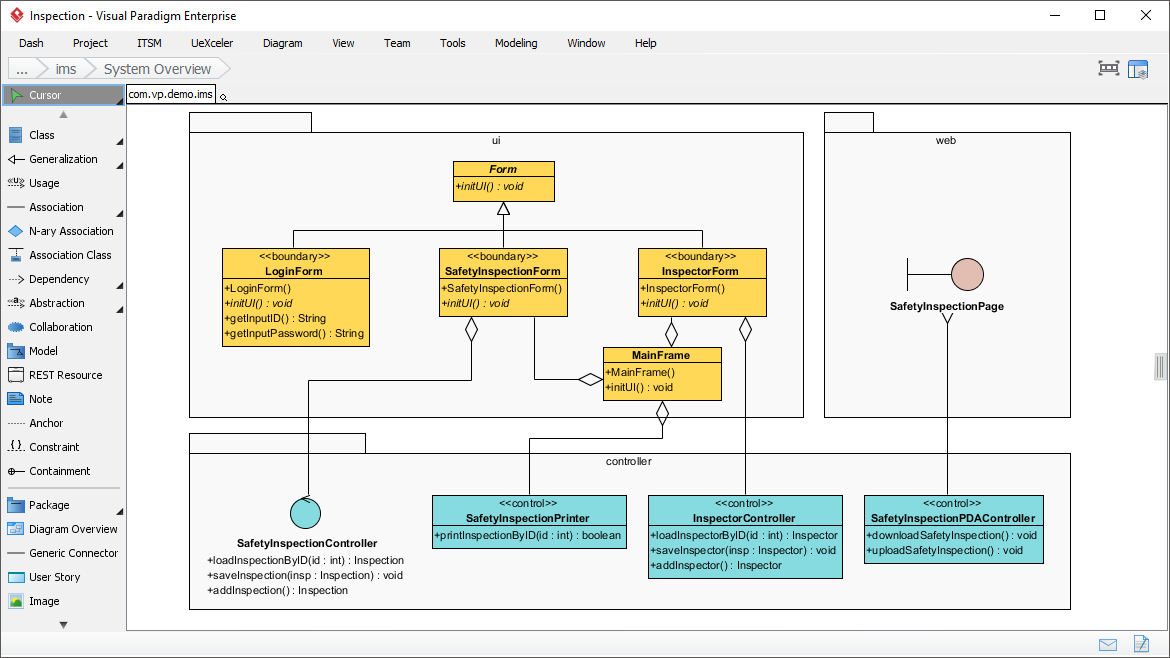

1.優れたビジュアルモデリングツールセット

• UML表記のサポートが非常に限られている他のUMLダイアグラム作成ツールとは異なり、VisualParadigmは14種類のダイアグラムを備えた最新のUML2.x標準をサポートしています。
• BPMN、マインドマッピング、テキスト分析、プロジェクト管理ツールセット（ArchiMate、Fishbone、Pert、Gantt、WBS、レーダーチャートなど）などの関連するビジュアルモデリング標準のサポート。

2.UMLをアジャイル/スクラムプロセスと統合する

• ユースケースとストーリーマップをバックログ管理、リリース計画に統合することにより、ユースケースモデリングとアジャイル開発をシームレスに統合します
• ユースケース、UMLアクティビティ図のアクティビティ、BPMNのタスクまたはアクティビティ、マインドマップのノードから要件を特定するなど、複数のソースからアジャイル製品バックログにビジュアルモデル（要件）を送信します。
• ユースケースなどの大きな要件を特定し、それらを選択した管理可能なユーザーストーリーまたはエピックのセットに変換し、管理可能なストーリーマップ構造に組み込みます。
• ユースケースを関連するユーザーストーリーに変換すると、それらをさらにタスクに分解して、タスクマネージャーが自動的に管理できるようになります。

3. コードエンジニアリングツールセット

• 一般的なプログラミング言語のクラス図と状態図からコードを生成する
• ERDからデータベースを生成し、その後Hibernateフレームワークを使用して、オブジェクトをリレーショナルデータベースにシームレスにマッピングします（市場で最も人気のあるデータベースがサポートされています）
• VisualParadigmをVisualStudio、IntelliJ、NetBeans、Eclipse、AndroidStudioなどの主要なIDEと統合します

4.モデル間およびトレーサビリティ

• モデル参照（モデルの複数のビュー）、サブ図モデルの詳細、複数のプロジェクトにわたる参照ビジュアルモデル、注釈、および参照添付ファイルを通じてモデルのトレーサビリティをサポートします。
  ユースケースシナリオからシーケンス図またはアクティビティ図を生成します。
• ワイヤーフレームツールを使用した詳細なユースケースシナリオ
• モデルコンバータ機能を使用して、シーケンス図からクラスを識別し、関連するモデルを一方から他方に移動します

5.オンデマンドレポートデザイナー

• 作成したモデル要素または図をドラッグアンドドロップするだけで、独自のレポートを作成し、Word、PDF、HTMLなどの理想的な形式にエクスポートできます。
• または、ドキュメントエディタに入力することで、ビジュアルパラダイムプロジェクトのモデル要素または図を企業レポートまたはドキュメントのコンテンツに埋め込むことができます。

6.チームコラボレーション

• チームは、自動バージョン管理、リビジョンマージ、および競合解決と同時にUMLプロジェクトを編集できます。
• さらに、PostMania機能を使用して、クラウドでオンラインで図やモデルを共有、議論、コメントすることができます。
• 参照やドキュメントを便利な視覚的なファイリングキャビネットに添付して並べ替えます

7.オンラインネットワーク図とサンプル

• ネットワーク図オンライン機能の最初のフェーズ（BPMN、ビジネスプロセス図、ArchiMate®図、クラス図、ユースケース図、シーケンス図、プロセス図PERT、ITIL、AWS、およびMicrosoft Azure図を含む）があれば、すべての既存のビジュアルParadigmユーザーは、追加費用なしでNetwork DiagramOnlineを利用できるようになりました。
• これで、ビジュアルパラダイムコミュニティサークルでサンプル図をオンラインで試したり、学習や実験のためにアプリケーションに直接インポートしたり、問題を解決するために既製のテンプレートを採用したりできます。

Visual Paradigmは、中小企業からFortune 500企業、大学、政府機関まで、世界中の100万人を超えるアクティブな登録者によって使用されています。



Visual Paradigm FREE community Edition 2020機能リスト：

	CommunityEdition非営利目的で無料	Modeler Edition $ 6 /月
ユースケース図	含む
クラス図	含む
シーケンス図	含む
コミュニケーション図	含む
ステートマシン図	含む
アクティビティ図	含む
コンポーネント図	含む
配置図	含む
パッケージ図	含む
オブジェクト図	含む
複合構造図	含む
タイミング図	含む
相互作用の概要図	含む
実体関連図（ERD）	含む
SysML要件図	含む
SysMLブロック定義図	含む
SysML内部ブロック図	含む
SysMLパラメトリック図	含む
ビジネスコンセプト図	含む
印刷	* （部分的）
画像のエクスポート（PNG、JPG）	* （部分的）
ビジネスプロセスモデリング（BPMN）	有料版
データフロー図（DFD）	有料版
フローチャートメーカー	有料版
チームコラボレーション（クラウド/オンプレミス）	有料版
ダイアグラムのレビューとコメント	有料版
タスク管理	有料版
プロジェクト用語集管理	有料版
テキスト分析	有料版
EPC図	有料版
プロセスの概要	有料版
組織図	有料版
ネットワーク図	有料版
ラック図	有料版
ベン図	有料版
フロアプランメーカー	有料版
	無料ダウンロード	無料トライアル

* Community Editionで作成された印刷物と画像には、1行の透かしが表示されます
