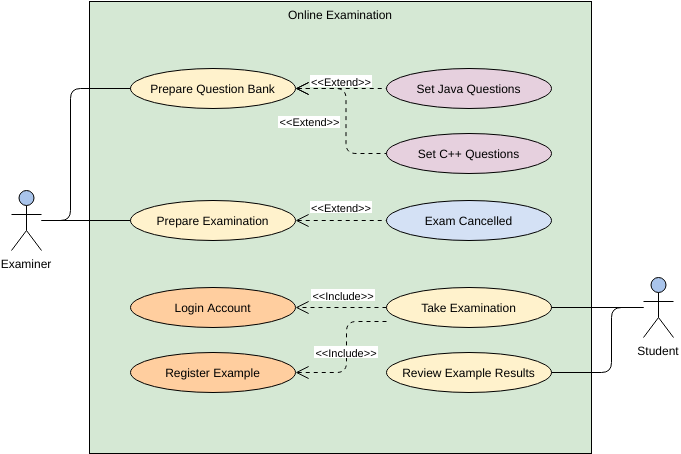

ユースケース図を UML 表記で表示するだけでは不十分です。各ユースケースには、ユースケースの目的と、ユースケースの実行時にどのような機能が実行されるかを説明するテキストが付属しています。

ユースケースの仕様は、通常、分析および設計段階で反復的に作成されます。

最初に、ユースケースの通常のフローを実行するために必要な手順の簡単な説明（つまり、ユースケースによって提供される機能）のみが記述されます。
分析が進むにつれて、詳細を追加するための手順が具体化されます。
最後に、例外的なフローがユースケースに追加されます
各プロジェクトは、ユースケース仕様を作成するための標準のユースケーステンプレートを採用できます。

ユースケースとユースケースの仕様

ユースケースは、ビジネスのビジネス価値の結果をもたらすアクターによって実行されるタスクを説明します。ユースケースは、ユースケース図として、または構造化されたテキスト仕様形式で視覚化できます。

ユースケース（タスク—顧客が実行したい）は次のとおりです。

インタラクティブ —システムのユースケースは、定義されたビジネス目標を追求するためのシステムとのアクターの相互作用を説明します
手動 —アクターによって実行される一連のアクション
自動化 —プログラムまたはスクリプトによって実行される一連のステップ

ユースケースの特徴

ユースケースには次のものがあります。

たった1つの目標
単一の出発点
単一の終点
最初から最後まで取得するための複数のパス
つまり、考えられるさまざまな条件の動作を指定します
各条件には、特定のアクションが必要な場合があります

例—顧客は請求書を支払います：

目標を達成するための複数のパスがあります：

電話での支払い
メールで
直接会って
チェックで
現金等

目標に到達しないパス：

クレジットカードは拒否されます

アジャイルユースケースアプローチ

ユースケースモデルとその個々のユースケースは、時間の経過とともにレベルごとに進化します。モデルのすべてのユースケースを必ずしも同じ詳細レベルで指定する必要があるわけではありません。

ジャストインタイムとジャストイナフ

ユースケースは、さまざまなレベルのデータとスコープで記述でき、それぞれが目的を果たします。

概要：システム機能またはビジネスプロセスの一般的な説明と概要。
ユーザーレベル ：ユーザーのタスク関連の説明と、ユーザーがシステムと対話する方法。特定のビジネスプロセスの説明。ユーザーレベルのユースケースは、通常、ユーザーの主な作業であるタスクのレベルにあると見なされます。
サブ機能：コアユースケースのサブパートを完了するために使用される下位レベルのアクティビティの説明。

注：一部のユースケースは、レベルIIまで十分に指定されている場合があります。ジャストインタイムでジャスト十分な方法を使用して十分な詳細が達成されたら、停止します。

詳細なユースケース仕様

詳細なユースケースは、一連のイベントを他の関連するユースケース情報とともに特定の形式で示すテキスト表現です。人々は通常、ユースケースの詳細情報を記録するために標準のユースケーステンプレートを採用します

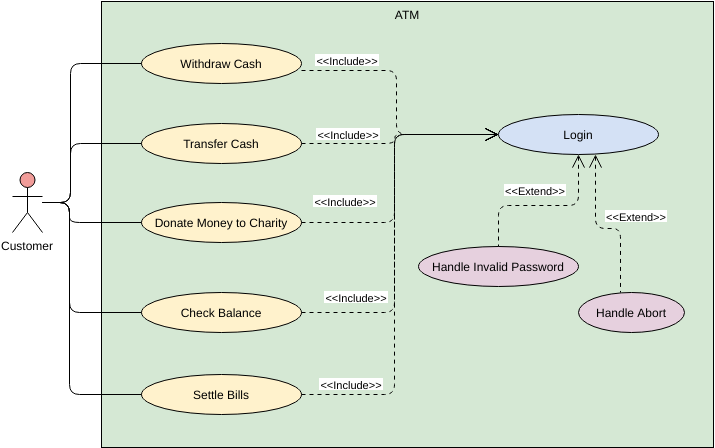

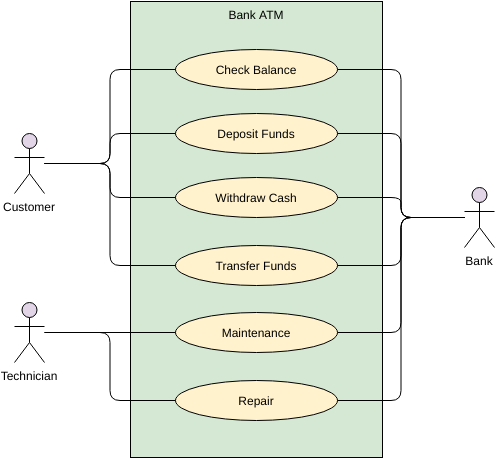

ユースケーステンプレート—ATM引き出しケースの例

前述のように、ユースケースにはいくつかの表記スタイルがあります（たとえば、ダイアグラムスタイル、統一モデリング言語、テキスト形式）。使用する表記は、理解しやすいものにする必要があります。Alistair Cockburnのテンプレートのようなテンプレートを使用できますが、チームに最適なものを使用するオプションもあります。
