Podstawowy diagram przepływu vs diagram przepływu międzyfunkcyjnego: przykłady, narzędzia i szablony

Co to jest Diagram przepływu?

W 1921 roku Frank Gilbert opracował diagram przepływu, który po raz pierwszy zaprezentowano Amerykańskiemu Towarzystwu Inżynierów Mechaników (ASME). W latach 30. XX wieku przemysłowiec Allan Mogensen odkrył diagramy przepływu stosowane w przemyśle i biznesie. Mogensen zainicjował konferencje edukacyjne i uczył studentów, jak korzystać z diagramów przepływu. W 1947 roku Douglas Hartree wyjaśnił, że współpraca Hermana Goldstine’a i Johna von Neumanna doprowadziła do rozwoju zastosowań diagramów przepływu w programowaniu komputerowym. Diagramy przepływu zostały następnie zastosowane jako technika upraszczania algorytmów komputerowych.

Tradycyjnie, diagramy przepływusą często używane do ilustrowania logiki programu. Pomagają w planowaniu lub wyjaśnianiu logiki programu oraz wyjaśnianiu szczegółów programu. Jako programista często konieczne jest rysowanie diagramów przepływu, aby pokazać działający proces systemu lub wyrazić logikę określonego biznesu. Można powiedzieć, że rysowanie diagramów przepływu to już umiejętność, którą programiści muszą opanować.

Od tego czasu diagramy przepływu ewoluowały i stały się bardziej złożone, co doprowadziło do rozwoju diagramu aktywności w języku modelowania unifikowanego (UML). Interaktywne terminale komputerowe zmniejszyły znaczenie diagramów przepływu, oferując wysoce czytelne algorytmy.

Obecnie diagramy przepływu są szeroko stosowane w wielu branżach, w tym inżynierii, naukach przyrodniczych, programowaniu komputerowym, a nawet rozrywce.Ponadto diagramy przepływu mogą być również używane do dokumentowania innych sekwencyjnych planów, na przykład procesu biznesowego.

Dlaczego potrzebujemy diagramu przepływu?

Jedną z zalet diagramów przepływu jest to, że mogą one przekazać, jak proces wygląda lub jak powinien wyglądać, bez użycia terminologii specyficznej dla danej dziedziny. Niektóre rzeczy trudno jest wyjaśnić tylko słowami. Ale gdy koncepcja jest przedstawiana nam za pomocą grafiki wizualnej, znacznie łatwiej jest ją zrozumieć. Dlatego wiele osób korzysta z różnych typów prostych diagramów przepływu, aby komunikować pomysły. Różne zalety korzystania z diagramu przepływu obejmują:

• Rozwiązywanie problemów
• Natychmiastowa komunikacja
• Jasność wizualna
• Zwiększenie efektywności
• uproszczenie dokumentacji
• Natychmiastowa komunikacja
• walidacja wymagań

Symbole diagramu przepływu:

Diagram przepływu składa się z następujących kluczowych elementów: węzłów startowych i końcowych procesu, działań do wykonania, węzłów decyzyjnych i łączników.

Różne symbole diagramu przepływu mają różne konwencjonalne znaczenia.

Różne symbole używane w projektach diagramów przepływu przedstawione są poniżej.

• Terminal: W diagramie przepływu jest reprezentowany za pomocą okręgu, który oznacza symbol startu i zatrzymania. Symbol podany poniżej jest używany do reprezentowania symbolu terminala.



• Wejście/wyjście: Symbol wejścia jest używany do reprezentowania danych wejściowych, a symbol wyjścia jest używany do wyświetlania operacji wyjściowej. Symbol podany poniżej jest używany do reprezentowania symbolu wejścia/wyjścia.



• Symbol przetwarzania: Jest reprezentowany w diagramie przepływu za pomocą prostokątnego pola używanego do reprezentowania instrukcji arytmetycznych i ruchu danych. Symbol podany poniżej jest używany do reprezentowania symbolu przetwarzania.



• Symbol decyzji: Symbol diamentu jest używany do reprezentowania oświadczeń dotyczących podejmowania decyzji. Symbol podany poniżej jest używany do reprezentowania symbolu decyzji.



• Łącznik: Symbol łącznika jest używany, jeśli przepływy zostały przerwane w pewnym momencie i kontynuowane w innym miejscu. Poniższy symbol jest reprezentacją symbolu łącznika.



• Linie przepływu: Reprezentuje dokładną sekwencję, w jakiej instrukcje są wykonywane. Strzałki są używane do reprezentowania linii przepływu w diagramie przepływu. Symbol podany poniżej jest używany do reprezentowania linii przepływu:



• Symbol odniesienia na stronie: Ten symbol zawiera literę wewnątrz, która wskazuje, że przepływ kontynuuje na pasującym symbolu zawierającym te same litery gdzie indziej na tej samej stronie. Symbol podany poniżej jest używany do reprezentowania symbolu odniesienia na stronie.



• Odniesienie poza stroną: Ten symbol zawiera literę wewnątrz, wskazującą, że przepływ kontynuuje na pasującym symbolu zawierającym tę samą literę gdzie indziej na innej stronie. Symbol podany poniżej jest używany do reprezentowania symbolu odniesienia poza stroną.



• Symbol pamięci wewnętrznej: Symbol podany poniżej jest używany do reprezentowania symbolu pamięci wewnętrznej.



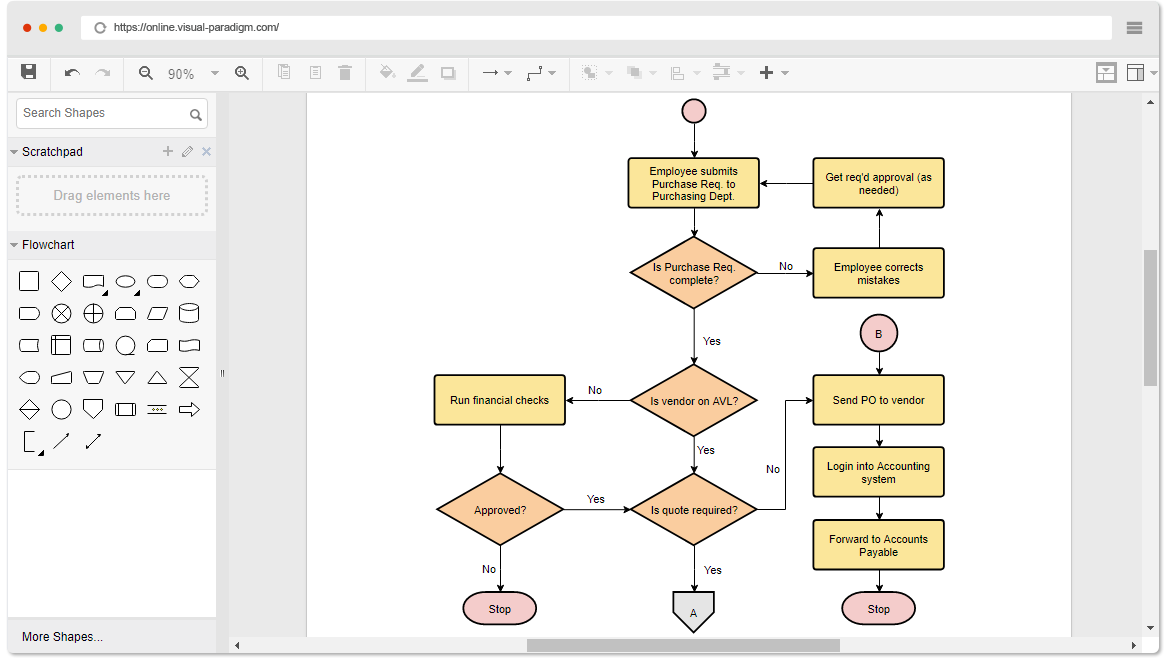

7 kroków do opracowania diagramu przepływu?

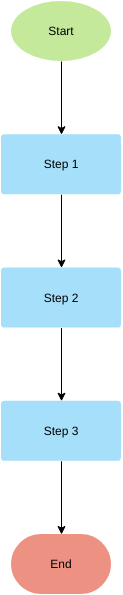

Oto ogólne kroki do stworzenia diagramu przepływu.

1. Zidentyfikuj problem: Jaki proces należy zwizualizować?
2. Zdefiniuj cel
3. Wypisz kroki głównej ścieżki w odpowiedniej kolejności
4. Określ każdy krok jako wejście/wyjście/dane, proces, dokument lub inne
5. Udoskonal swój diagram przepływu, dzieląc niektóre złożone zadania na mniejsze i bardziej szczegółowe kroki.
6. Rozważ i udoskonal ścieżki wyboru i iteracji oraz logikę
7. Przejrzyj i popraw diagram przepływu zgodnie z celem.

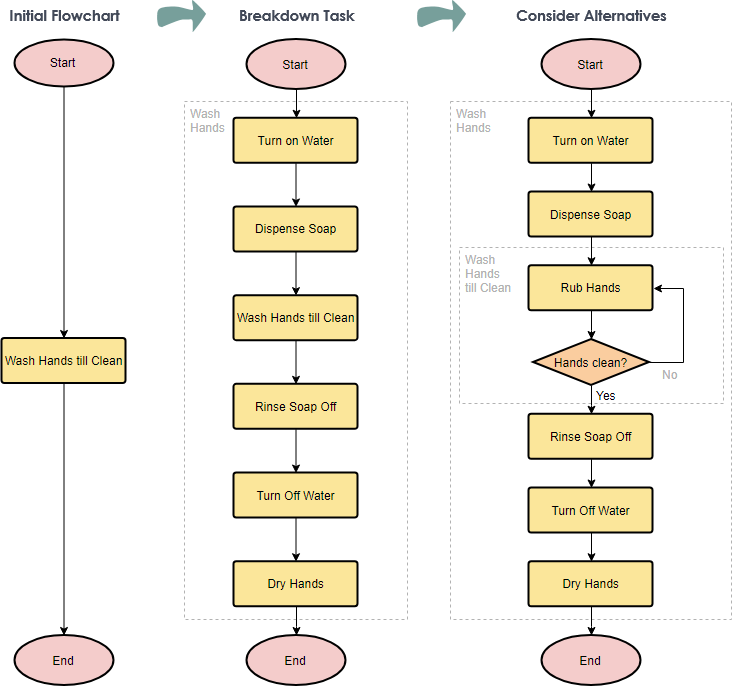

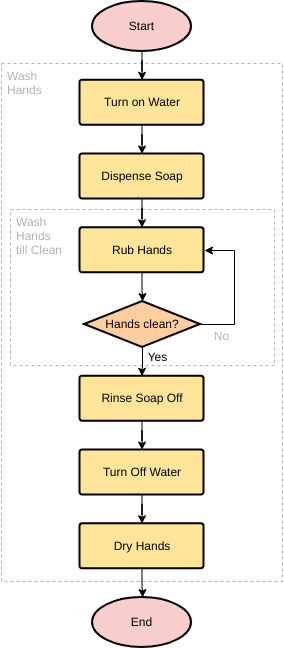

Przykład diagramu przepływu – Przykład mycia rąk

Edytuj ten szablon diagramu przepływu

Przykład 1: Oblicz zysk i stratę

Zaprojektuj diagram przepływu do dodawania dwóch liczb wprowadzonych przez użytkownika.

Edytuj ten przykład diagramu przepływu

Przykład 2:

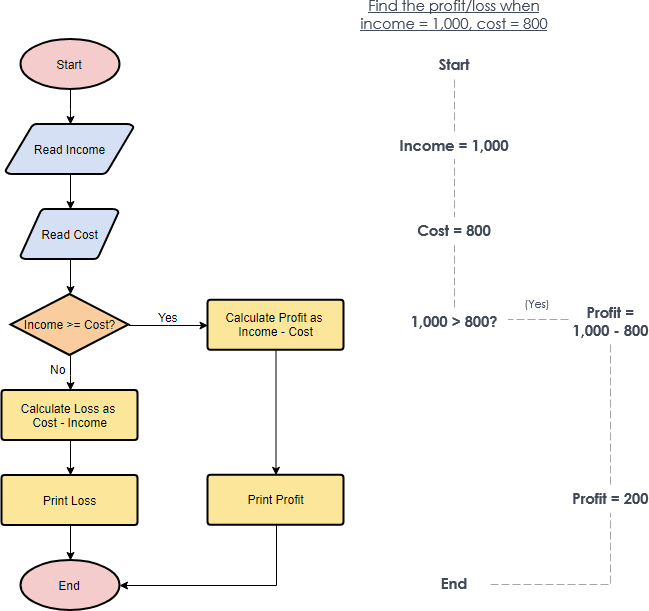

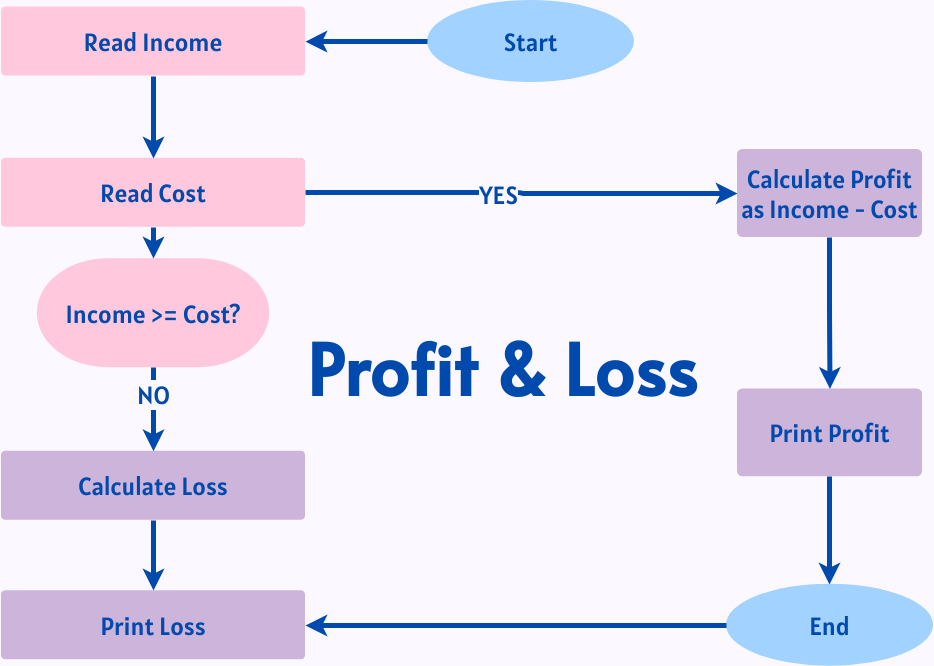

Zaprojektuj diagram przepływu do obliczania zysku i straty zgodnie z wartością wprowadzaną przez użytkownika.

Edytuj ten szablon diagramu przepływu

Diagramy przepływu międzyfunkcyjnego vs podstawowy diagram przepływu

Diagram przepływu, o którym mówimy, to w rzeczywistości tradycyjny diagram przepływu zarządzania w biznesie, zawierający zarówno podstawowe diagramy przepływu, jak i diagramy przepływu międzyfunkcyjnego (diagramy swimlane).

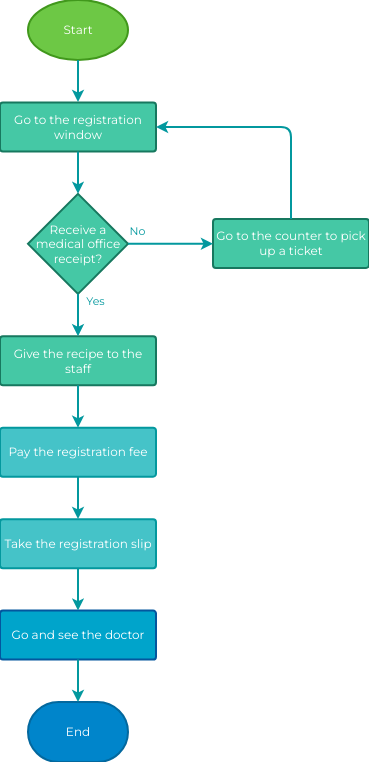

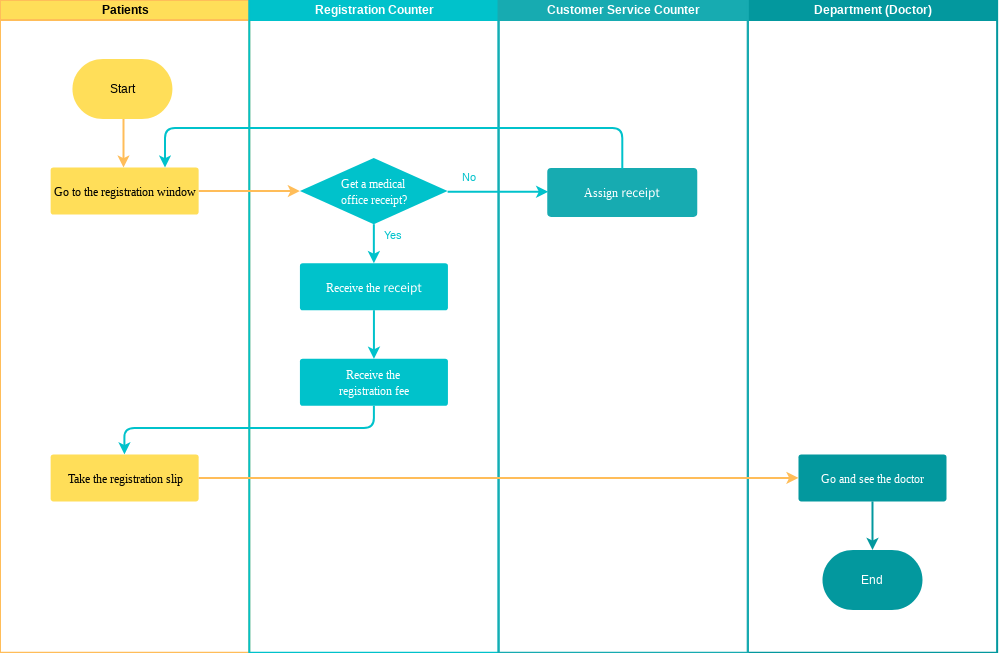

Weźmy proces rejestracji w szpitalu jako przykład.

Opis procesu biznesowego: Aby udać się do szpitala, musisz udać się do biura obsługi, aby otrzymać mały bilet do działu, który chcesz zobaczyć (zakładając, że musisz go otrzymać), następnie udać się do okna rejestracji i przekazać mały bilet pracownikowi, zapłacić opłatę rejestracyjną i otrzymać potwierdzenie rejestracji, a następnie udać się do konkretnego działu, aby zobaczyć lekarza.

Podstawowy diagram przepływu

Edytuj ten szablon diagramu przepływu

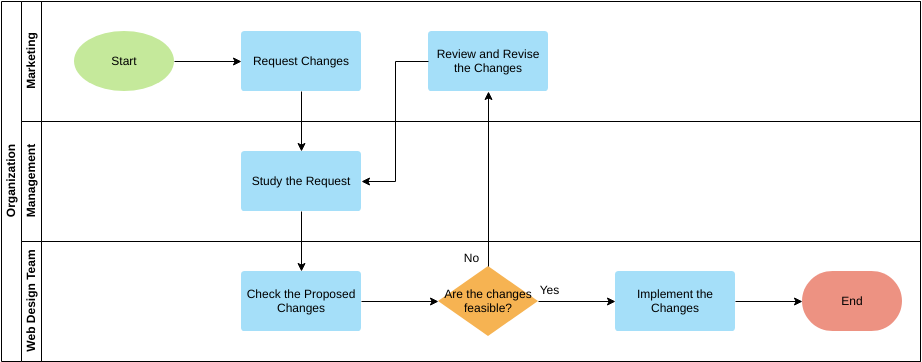

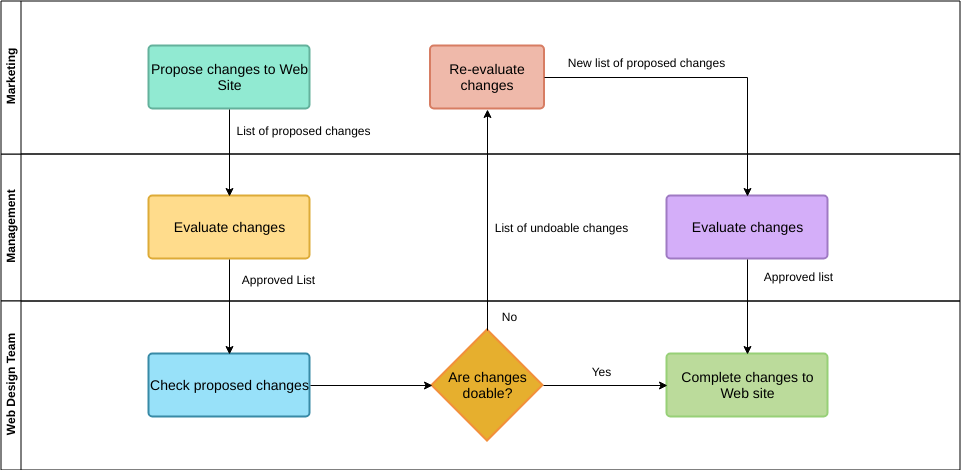

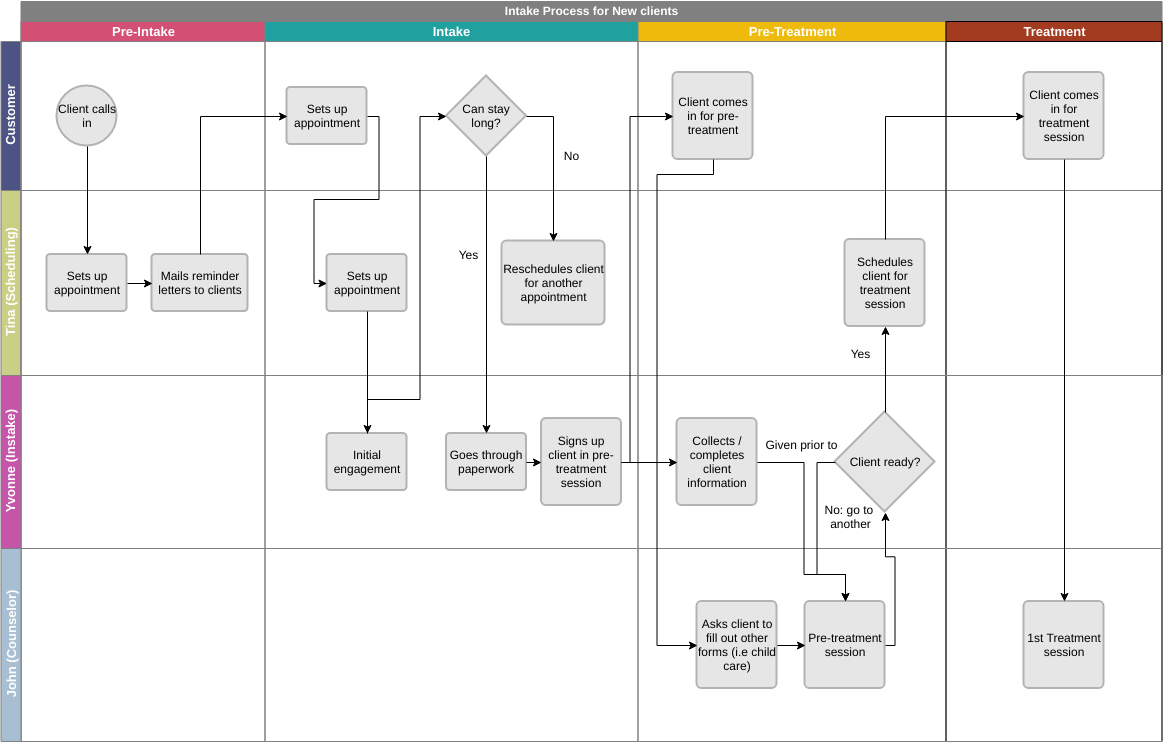

Diagram przepływu międzyfunkcyjnego (swimlane) vs podstawowy diagram przepływu

Podczas gdy podstawowy diagram przepływu wyraźnie ilustruje cały proces, nie pokazuje wyraźnie, która rola jest odpowiedzialna za każdy krok procesu. Aby skutecznie przedstawić, kto jest odpowiedzialny za każdy proces, można to zrealizować za pomocą diagramu przepływu swimlane, który nie tylko odzwierciedla cały przepływ kontroli aktywności, ale także wyraźnie wskazuje odpowiedzialność, jaką każda rola ma w procesie.

Diagramy przepływu zarządzania w biznesie zasadniczo były w stanie spełnić wyrażenie kierunku procesu biznesowego, ale w złożonych interakcjach systemowych, przy wyrażaniu koncepcji współbieżności, tradycyjne diagramy przepływu zarządzania w biznesie nie były w stanie tego wyrazić, co wymaga użycia diagramu aktywności UML lub UML BPMN swimlane.

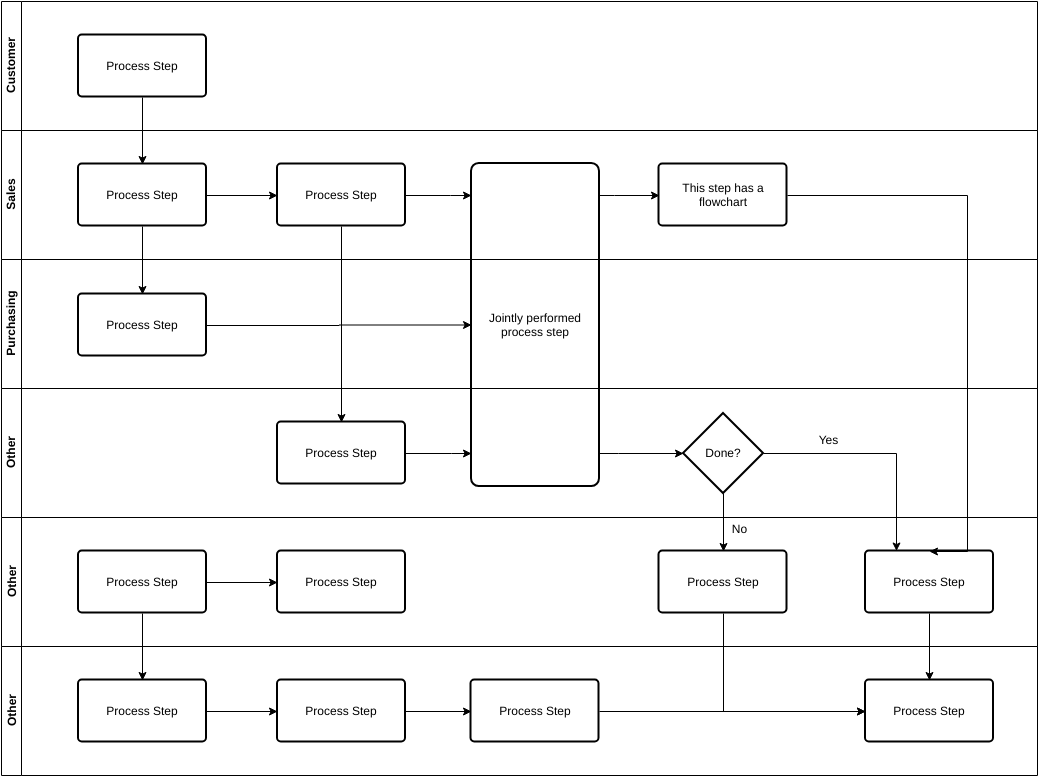

Edytuj ten szablon diagramu przepływu międzyfunkcyjnego

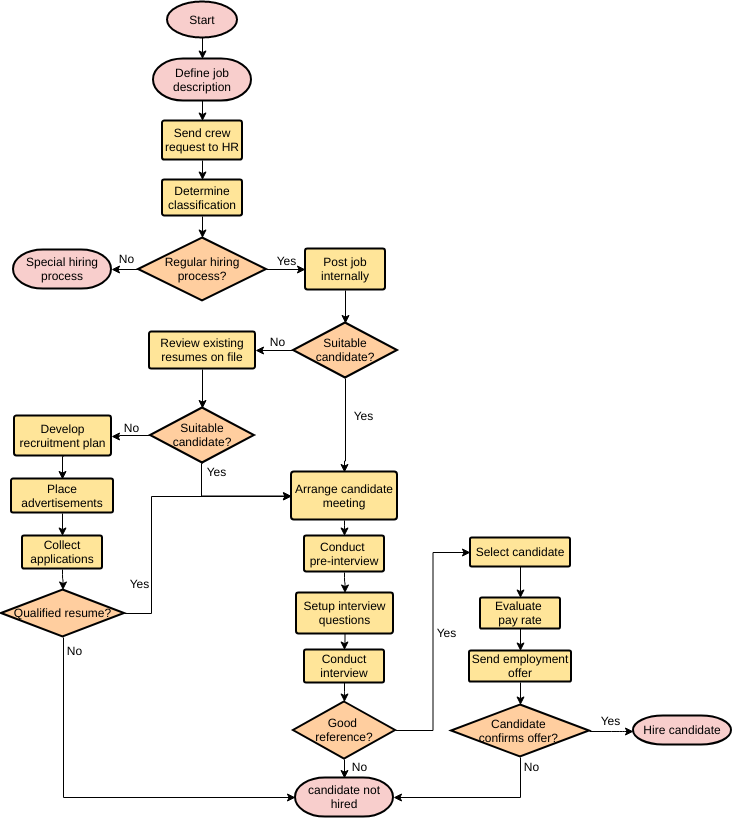

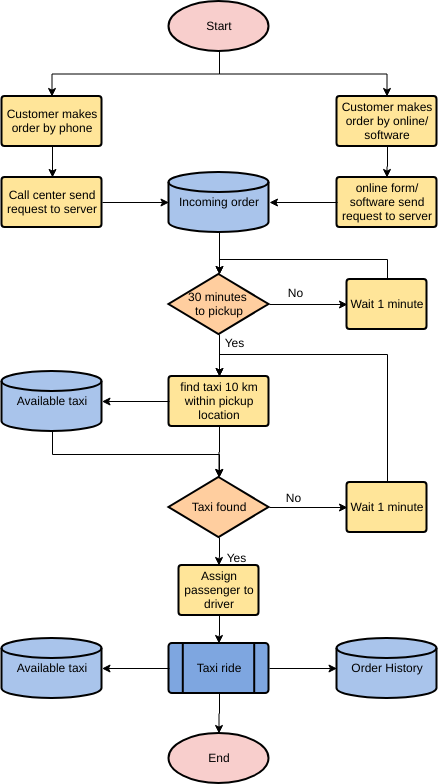

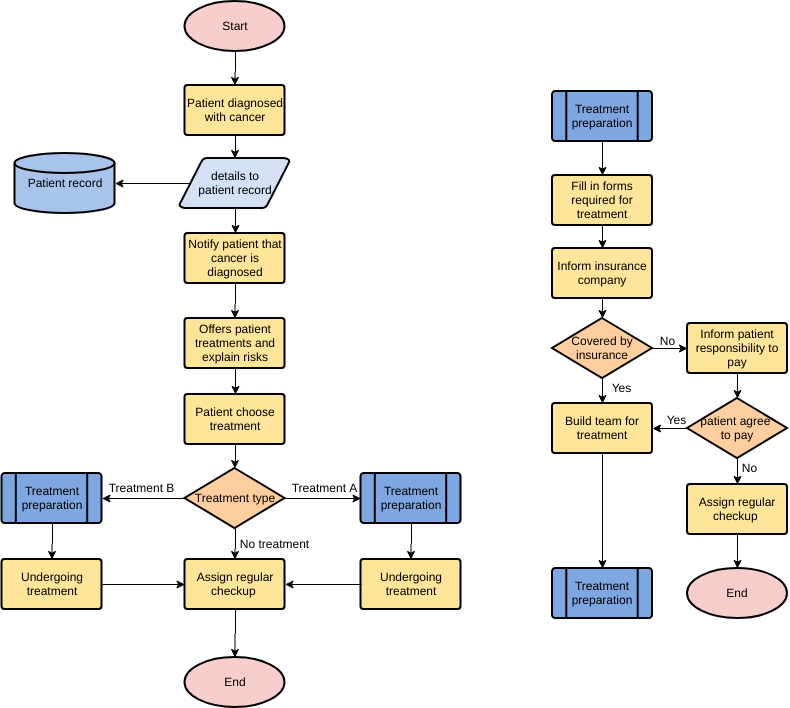

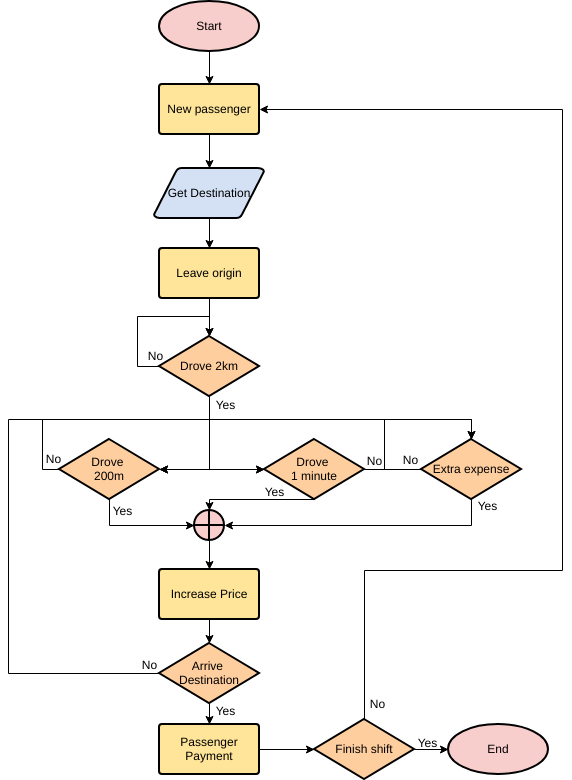

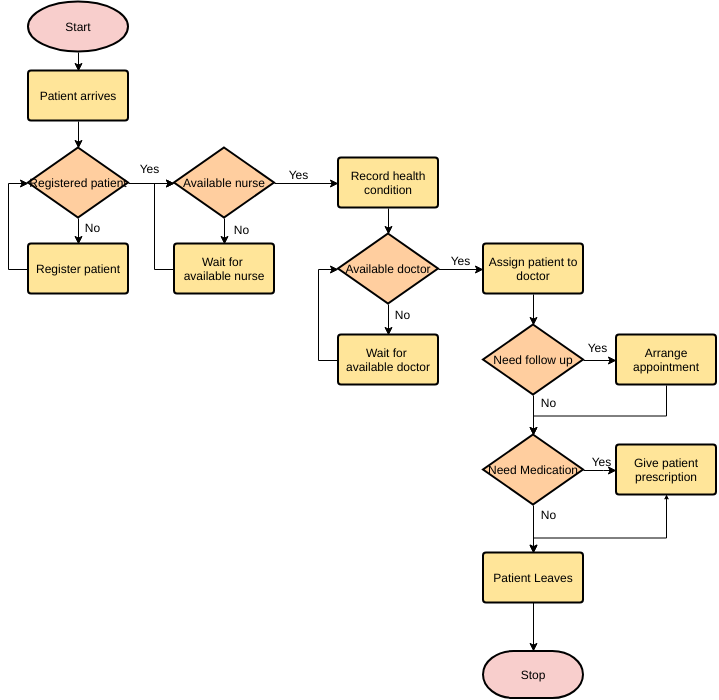

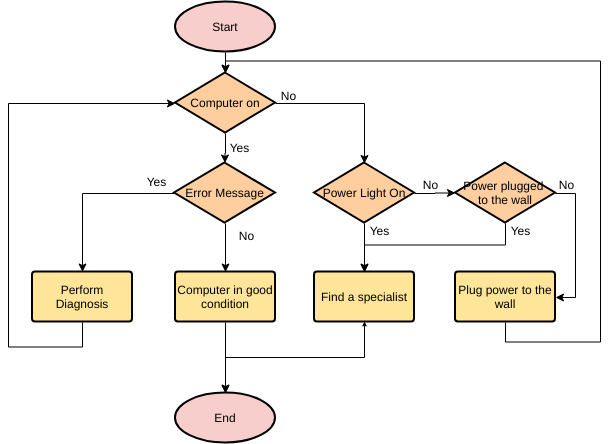

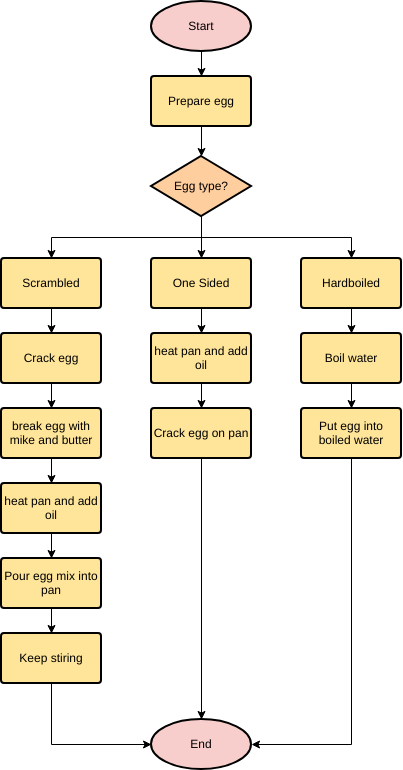

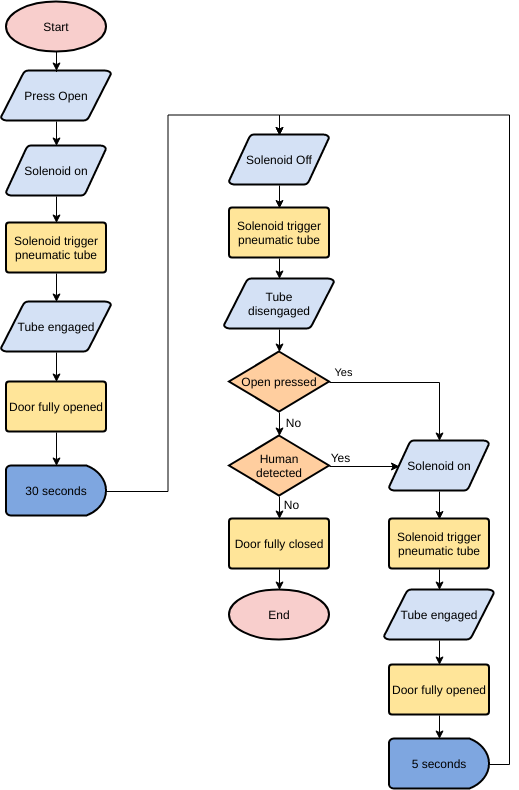

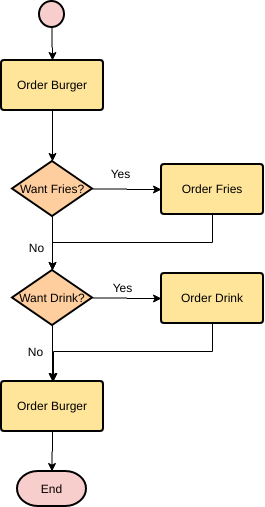

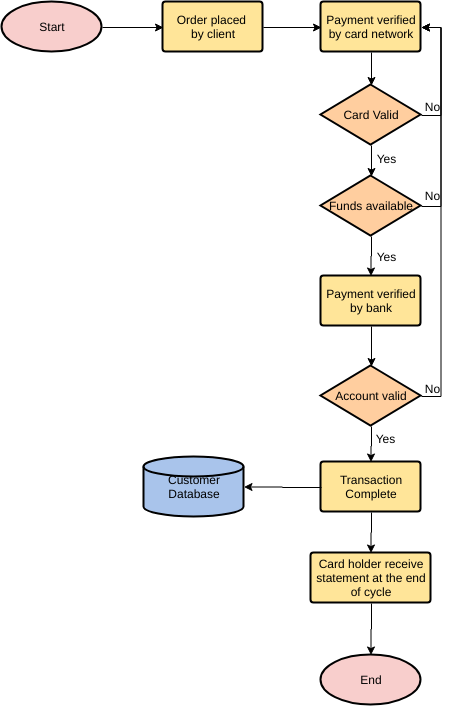

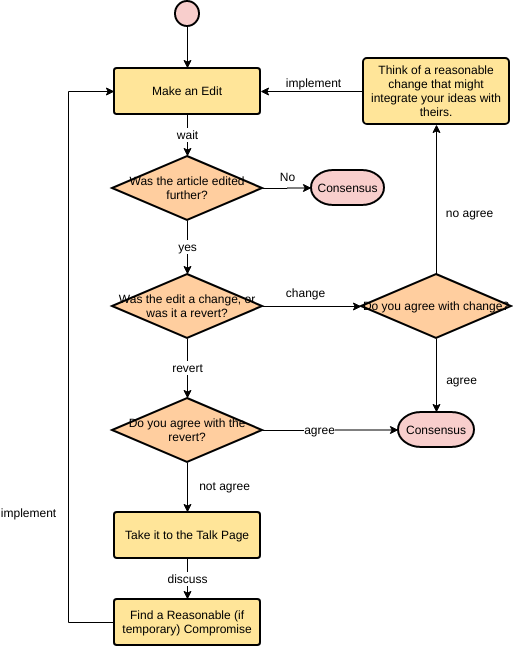

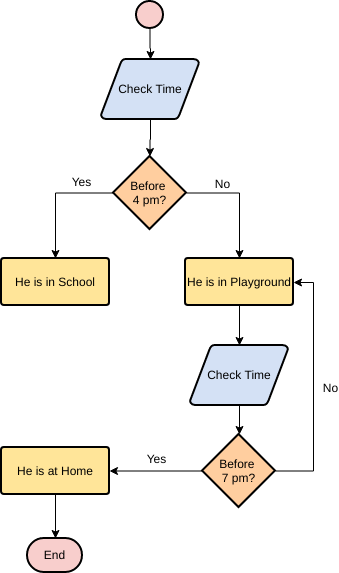

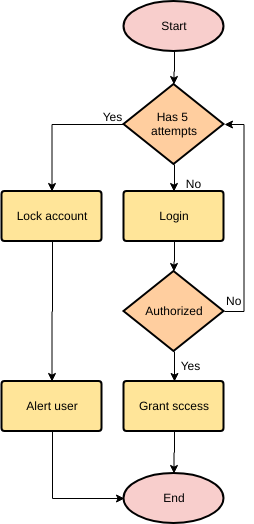

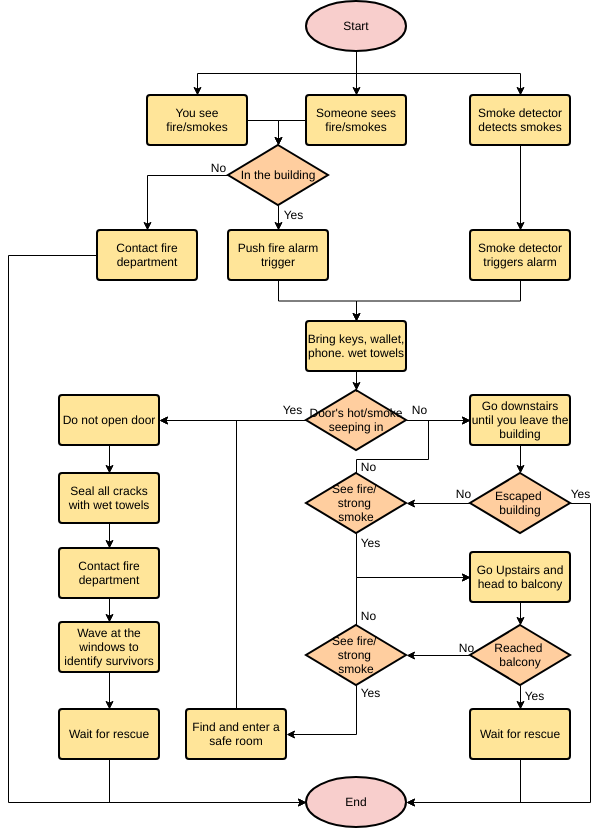

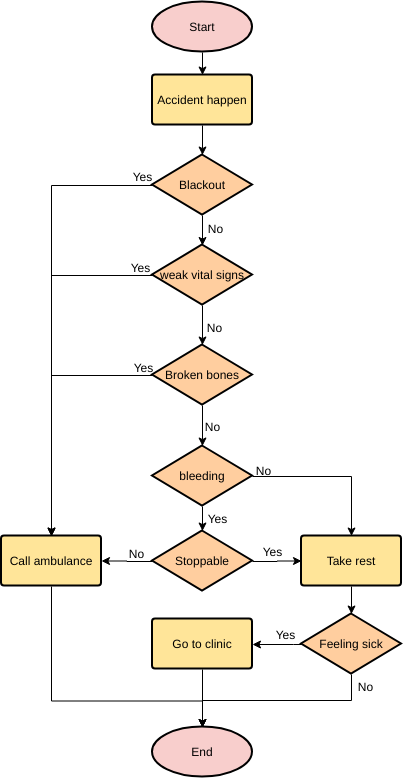

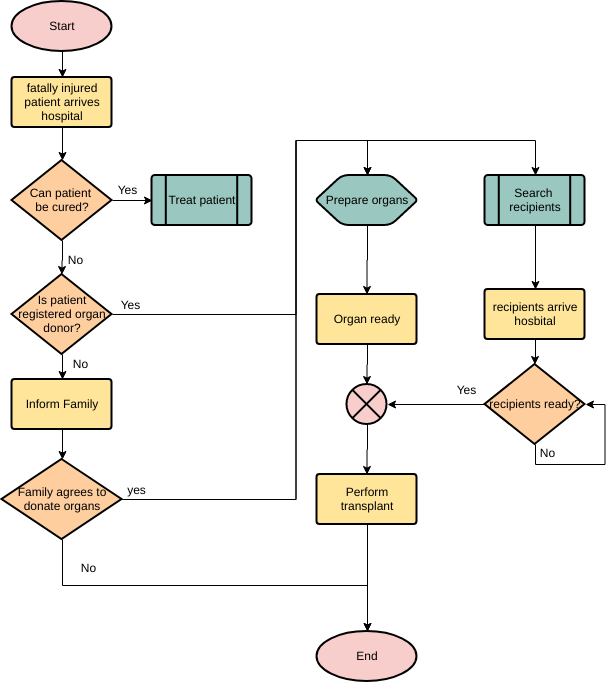

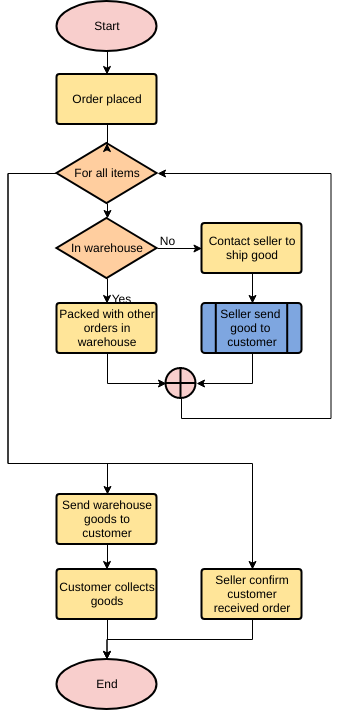

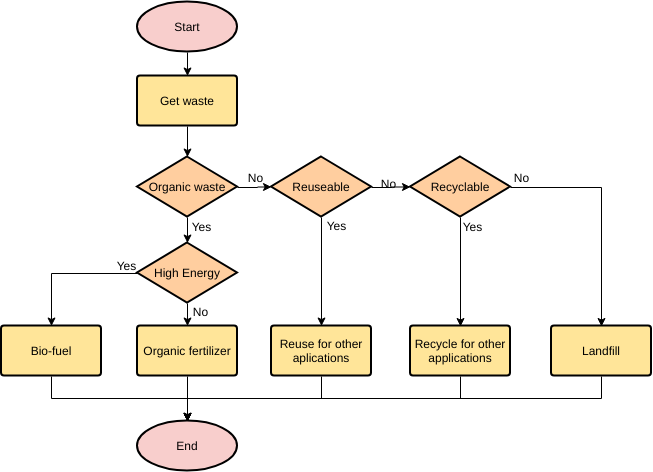

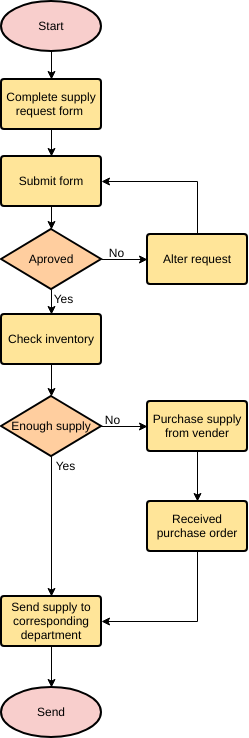

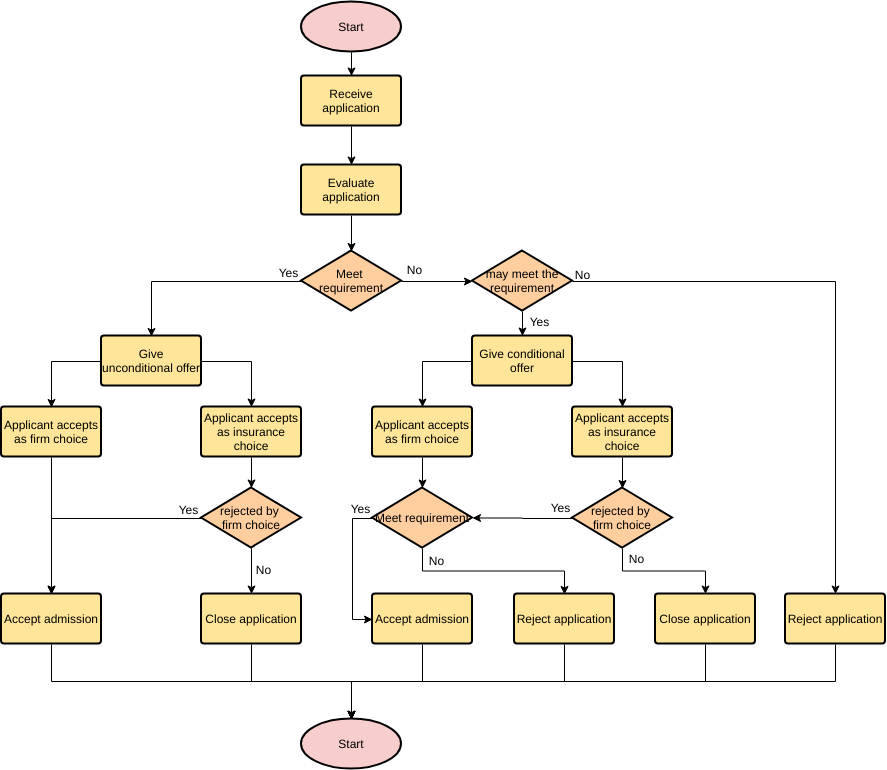

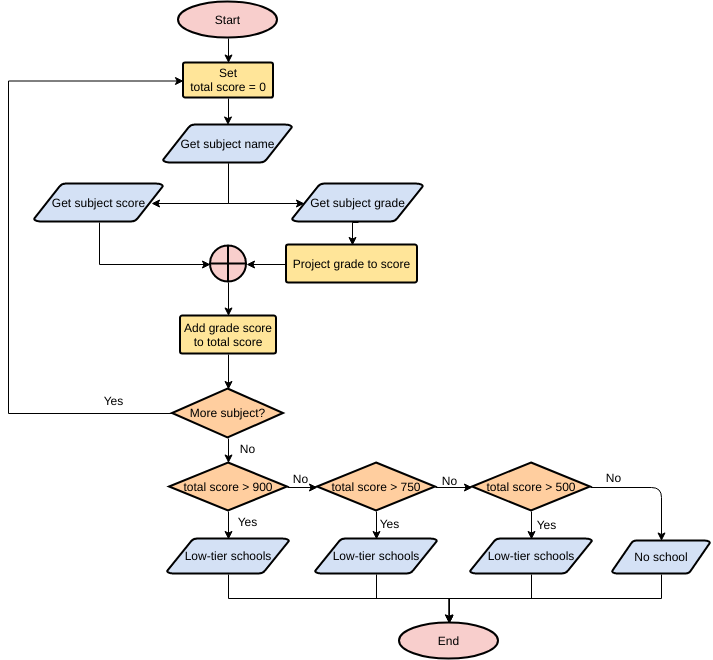

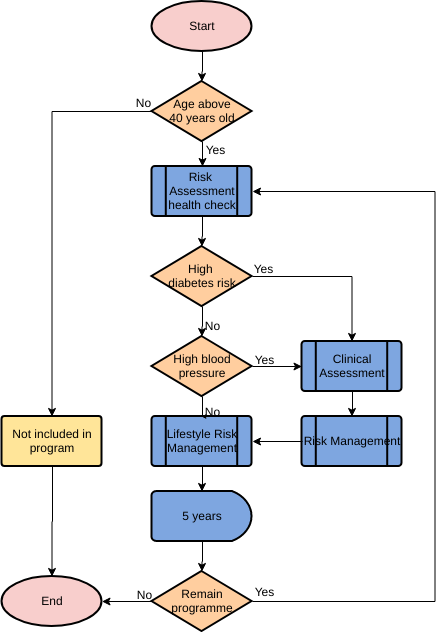

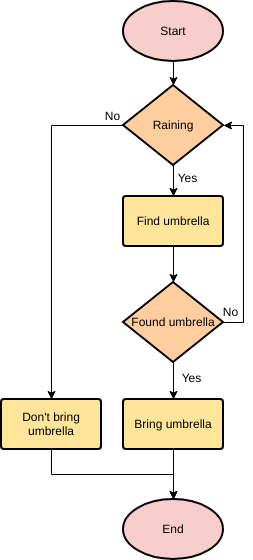

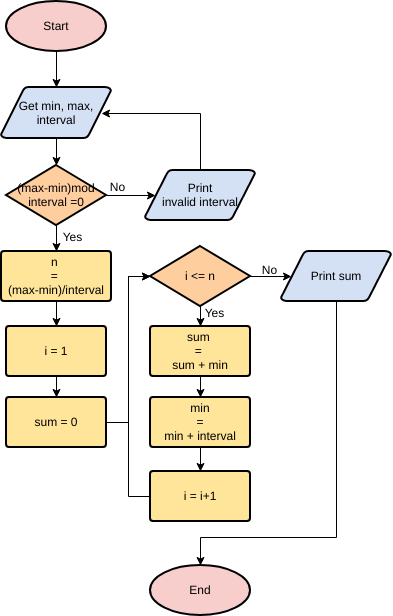

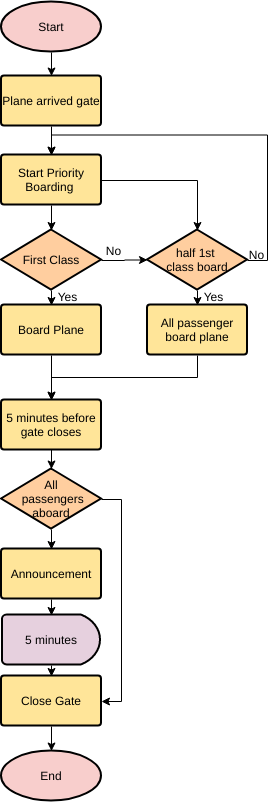

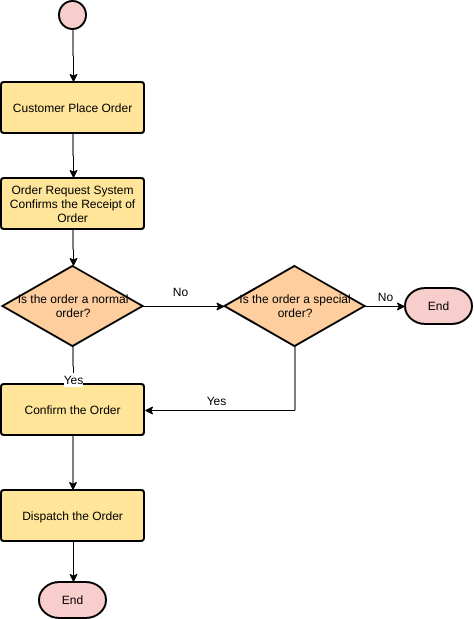

Poznaj więcej przykładów diagramów przepływu:

Przykład diagramu przepływu – Spóźniony autobus

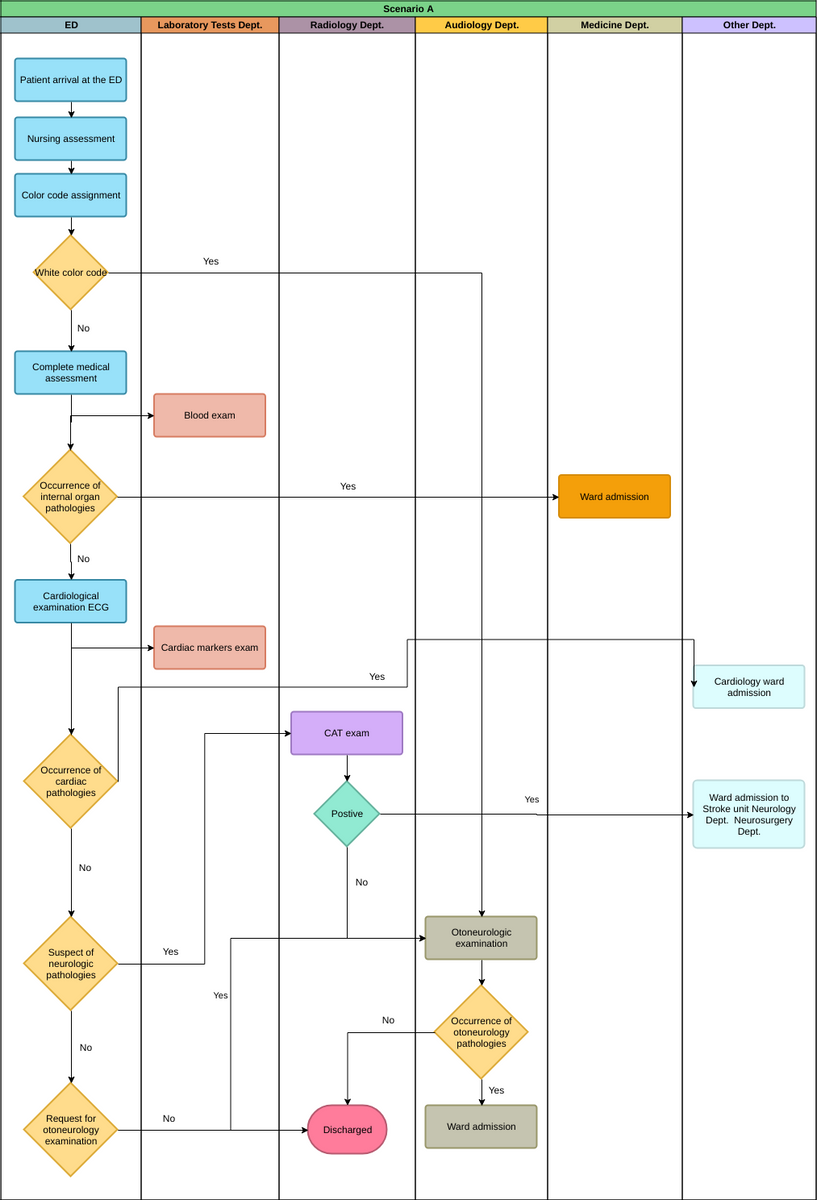

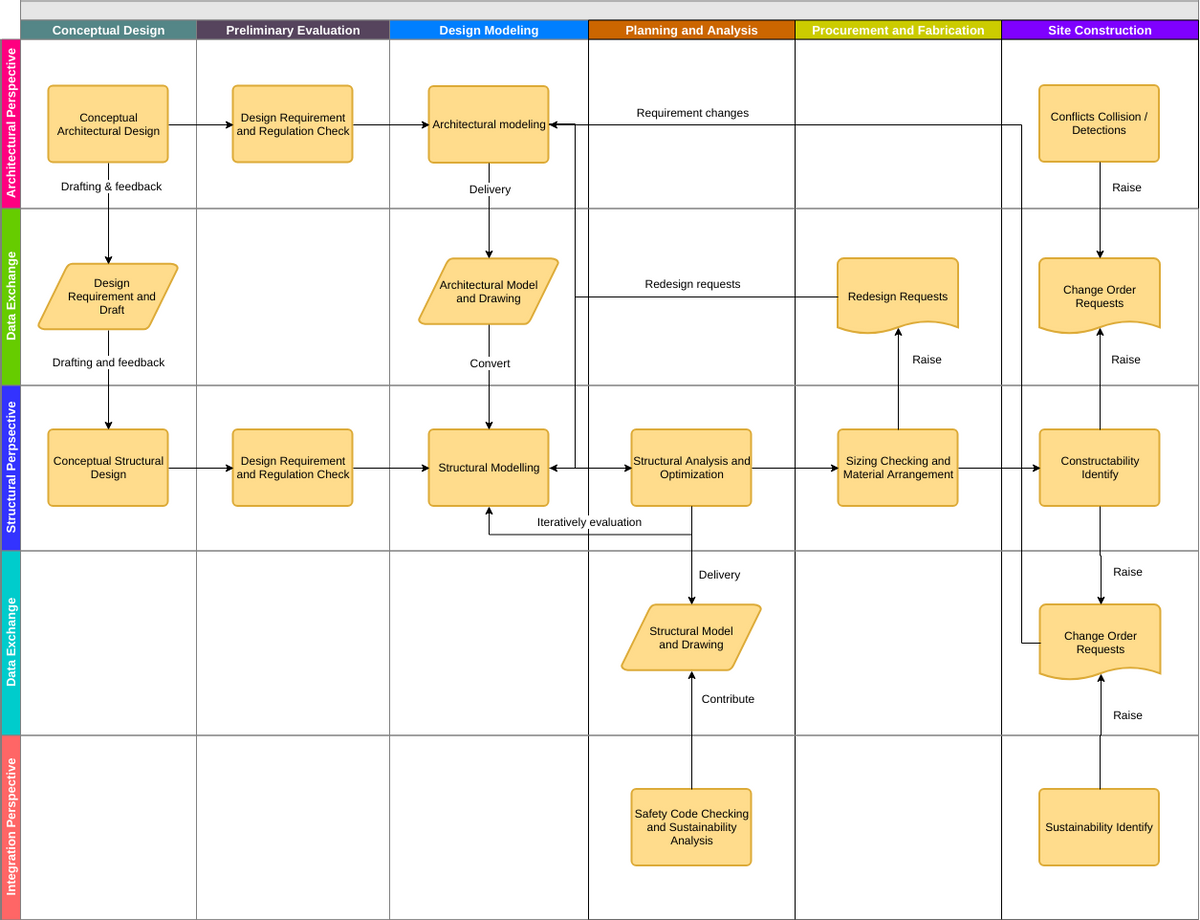

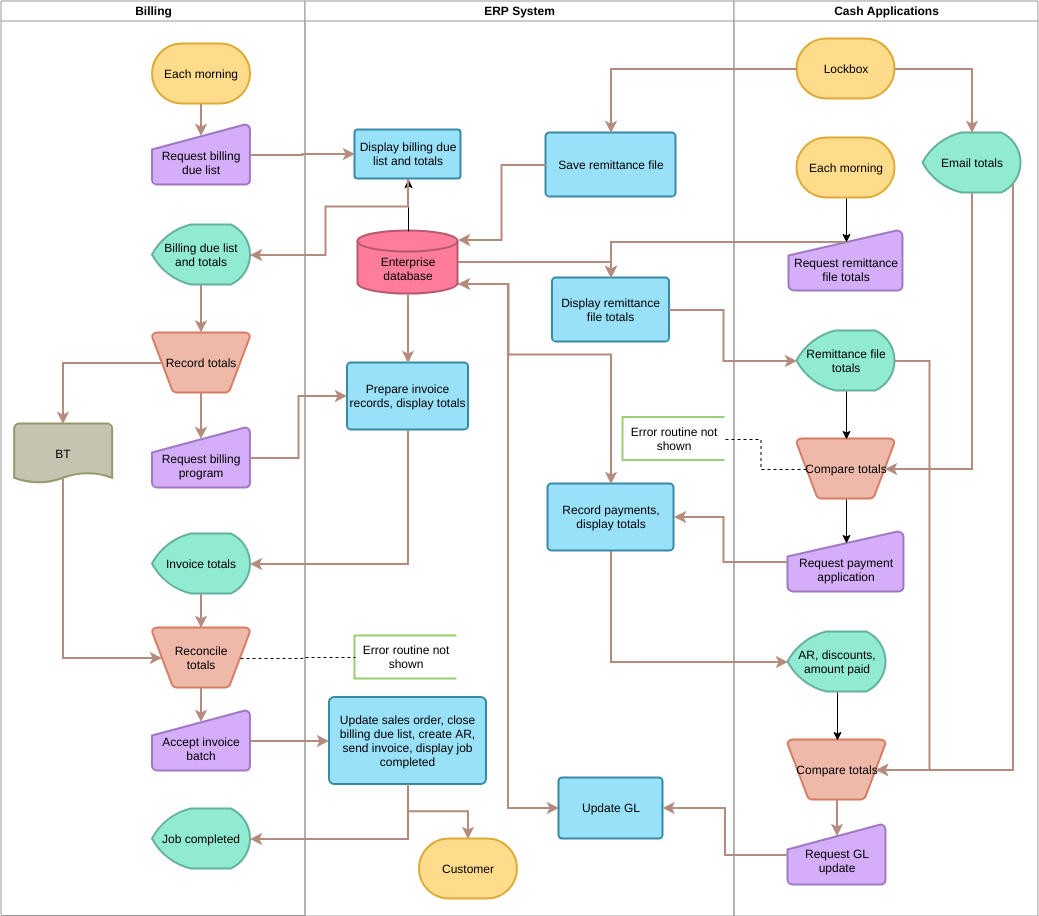

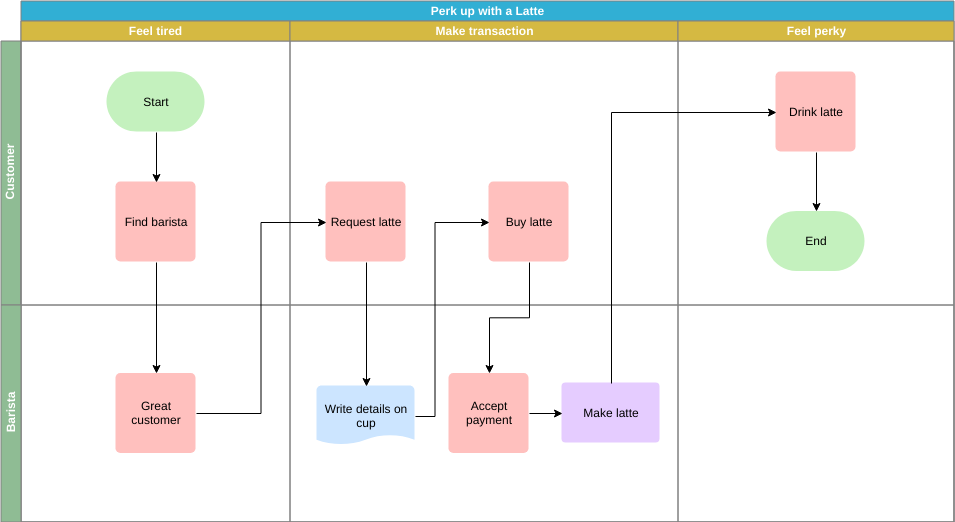

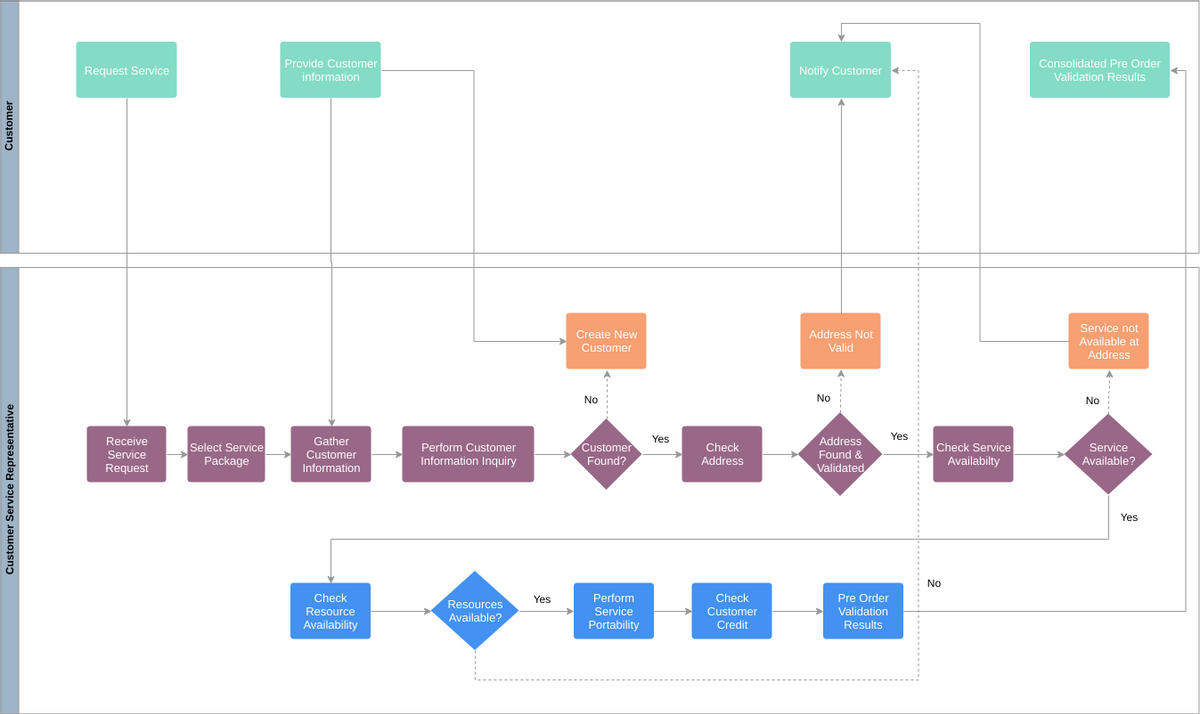

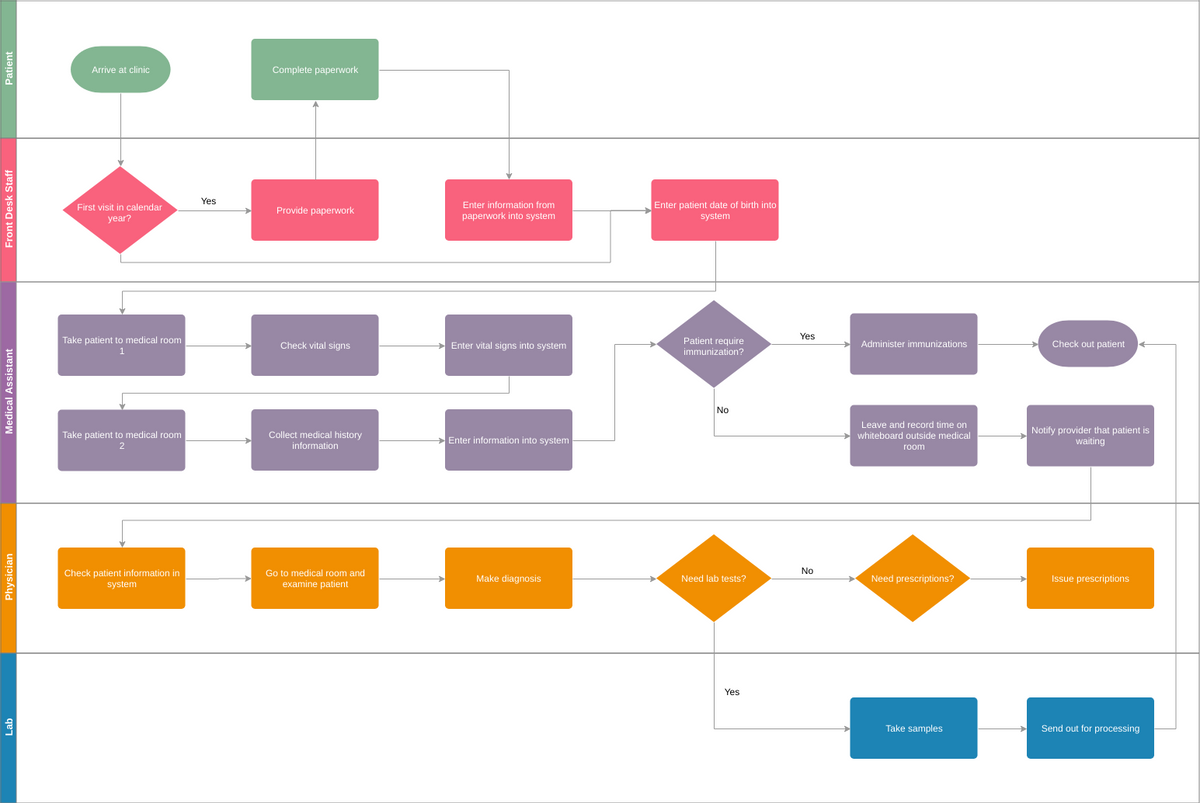

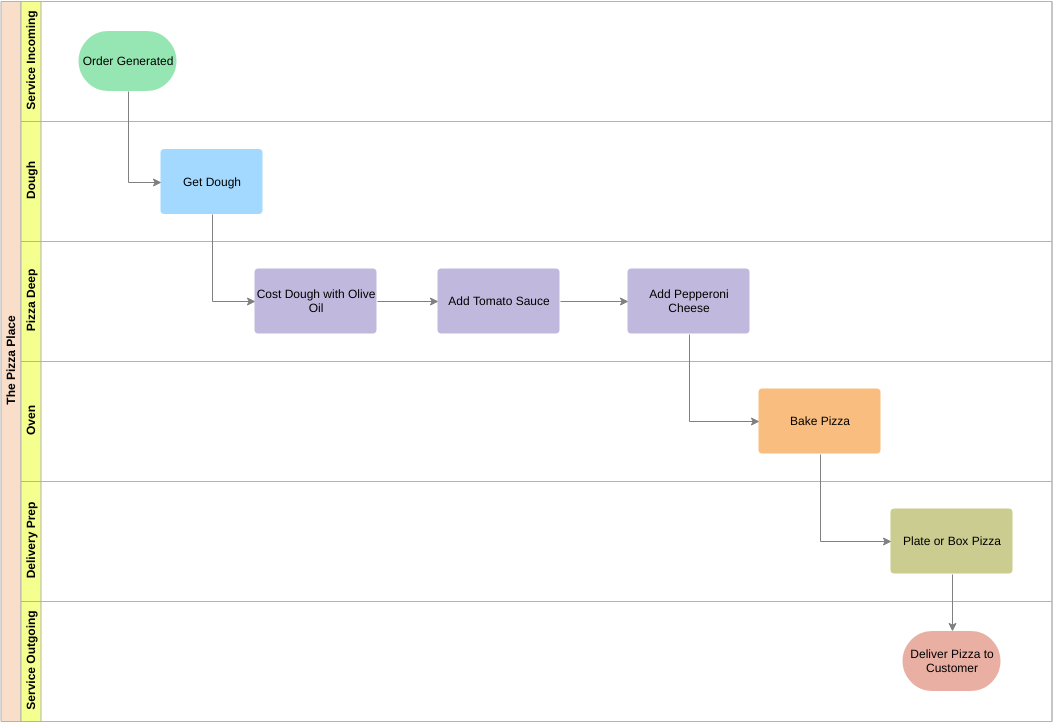

Przykłady diagramów przepływu międzyfunkcyjnego:
