Rzeczy behawioralne to dynamiczna część modelu UML. To czasowniki modelu. Reprezentują działania w czasie i przestrzeni. Ogólnie rzecz biorąc, istnieją dwa główne rodzaje rzeczy behawioralnych.
Te dwa elementy to:
- Interakcje
- maszyny stanowe

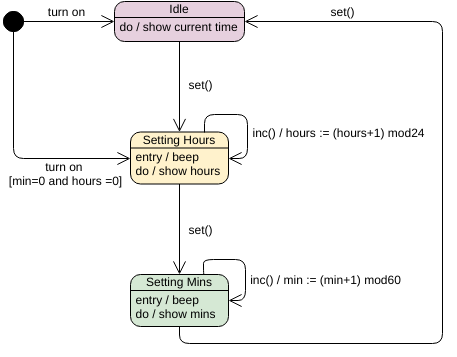

są podstawowymi rzeczami behawioralnymi, które możesz uwzględnić w modelu UML, zazwyczajdiagram maszyny stanowej. Semantycznie te elementy są zazwyczaj połączone z różnymi elementami strukturalnymi, głównie klasami, współpracami i obiektami.

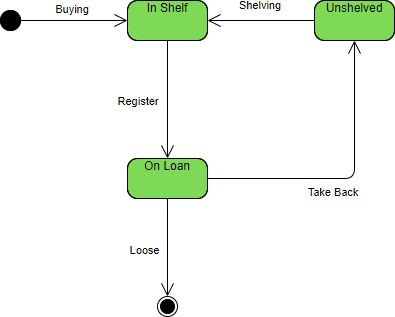

Na przykład: Diagram przejść stanów pożyczkobiorcy i książki w bibliotece (Edytuj w internetowym edytorze diagramów stanowych).
Interakcja
- Po pierwsze, interakcja to zachowanie, które obejmuje zestaw wiadomości wymienianych między zestawem
obiektów w określonym kontekście w celu osiągnięcia konkretnego celu. - Zachowanie zbiorowości obiektów lub pojedynczej operacji może być określone za pomocą interakcji.
- Interakcja obejmuje szereg innych elementów, w tym: wiadomości, sekwencje działań (zachowanie wywołane przez wiadomość) oraz powiązania (połączenie między obiektami).

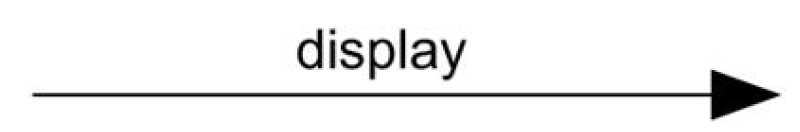

- Graficznie wiadomość jest przedstawiana jako skierowana linia, prawie zawsze zawierająca nazwę swojej operacji.
Stan
Po drugie, maszyna stanowa to zachowanie, które określa sekwencje stanów, przez które obiekt lub
interakcja przechodzi w trakcie swojego życia w odpowiedzi na zdarzenia, wraz z jego odpowiedziami na
te zdarzenia. Zachowanie pojedynczej klasy lub współpracy klas może być określone
za pomocą maszyny stanowej. Maszyna stanowa obejmuje szereg innych elementów, w tym stany,
przejścia (przepływ od stanu do stanu), zdarzenia (rzeczy, które wyzwalają przejście) oraz działania (
reakcja na przejście).
Graficznie stan jest przedstawiany jako zaokrąglony prostokąt, zazwyczaj zawierający jego nazwę i podstany, jeśli takie istnieją.
Zauważ, że: A diagram stanów pokazuje maszynę stanową, składającą się ze stanów, przejść, zdarzeń i działań.Diagram stanówdotyczą dynamicznego widoku systemu. Są szczególnie ważne w modelowaniu zachowania interfejsu, klasy lub współpracy i podkreślają zachowanie obiektu uporządkowane według zdarzeń, co jest szczególnie przydatne w modelowaniu systemów reaktywnych.

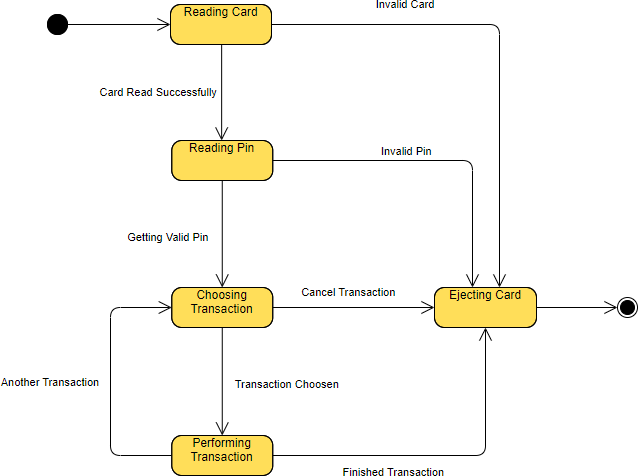

Przykład: Diagram stanów bankomatu
Teraz przyjrzyjmy się diagramowi przejść stanów systemu bankomatu. Tutaj zobaczysz, co się dzieje, gdy klient używa karty bankomatowej do dokonania transakcji:
- Gdy klient wkłada kartę bankową lub kartę kredytową do czytnika kart bankomatu, bankomat wykonuje akcję wejścia, czyli odczytuje kartę.
- Jeśli karta jest nieważna, maszyna wykonuje akcję wyjścia.
- Po pomyślnym odczytaniu karty, bankomat poprosi o numer PIN.
- Klient następnie wprowadza hasło, a bankomat je odczytuje.
- Jeśli wprowadzisz niewłaściwe hasło, maszyna zakończy działanie. Jeśli wprowadzony PIN jest ważny, maszyna przetwarza transakcję dalej.
- Po pomyślnym zakończeniu transakcji, maszyna wykona akcję wyjścia, to znaczy karta wyskoczy, a karta klienta zostanie zwrócona.

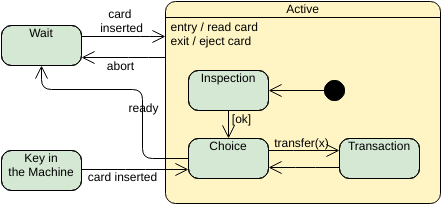

Diagram przejść stanów dla systemu bankomatu

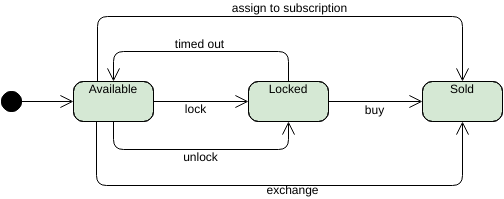

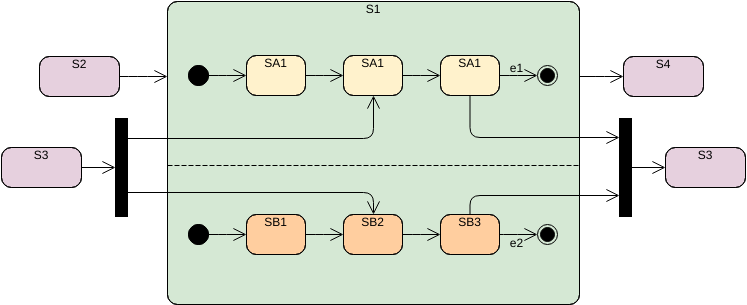

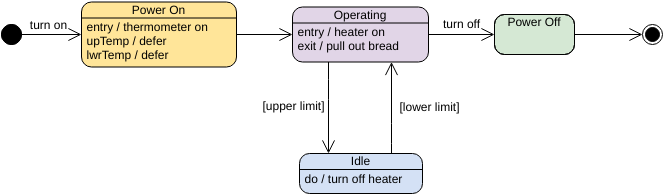

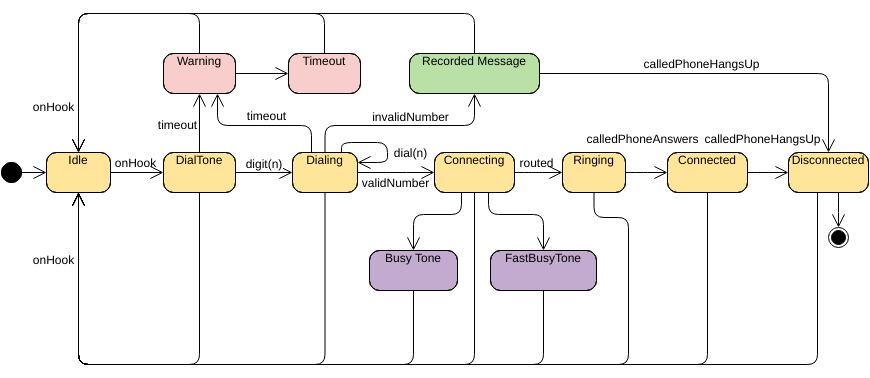

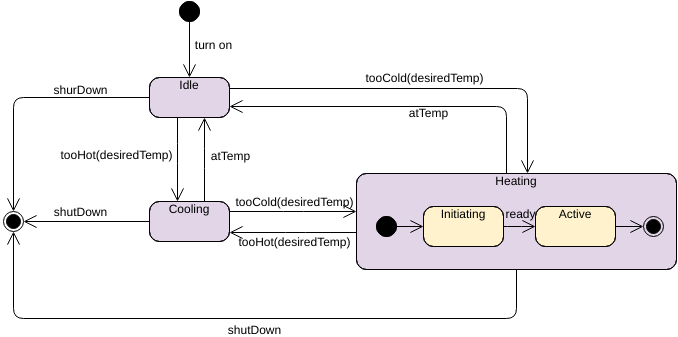

Dowiedz się więcej z następującymi przykładami diagramów stanów
