Guia abrangente do DoDAF

O que é DoDAF?

O DoDAF é uma estrutura de arquitetura de sistema desenvolvida pelo Subsecretário de Defesa dos EUA para o Grupo de Trabalho de Transformação de Negócios do Departamento de Defesa dos EUA.

DoD é a sigla para o Departamento de Defesa dos EUA. O predecessor do DoDAF é o framework de arquitetura C4ISR. C4ISR é um termo militar que significa sistema de comando automatizado. É a abreviação da primeira letra da palavra inglesa para sete subsistemas no sistema de comando militar moderno, ou seja, Comando, Controle, Comunicações, Computadores, Inteligência, Vigilância e Reconhecimento. Em termos leigos, C4ISR é um sistema de comando automatizado militar desenvolvido pelos militares dos EUA.

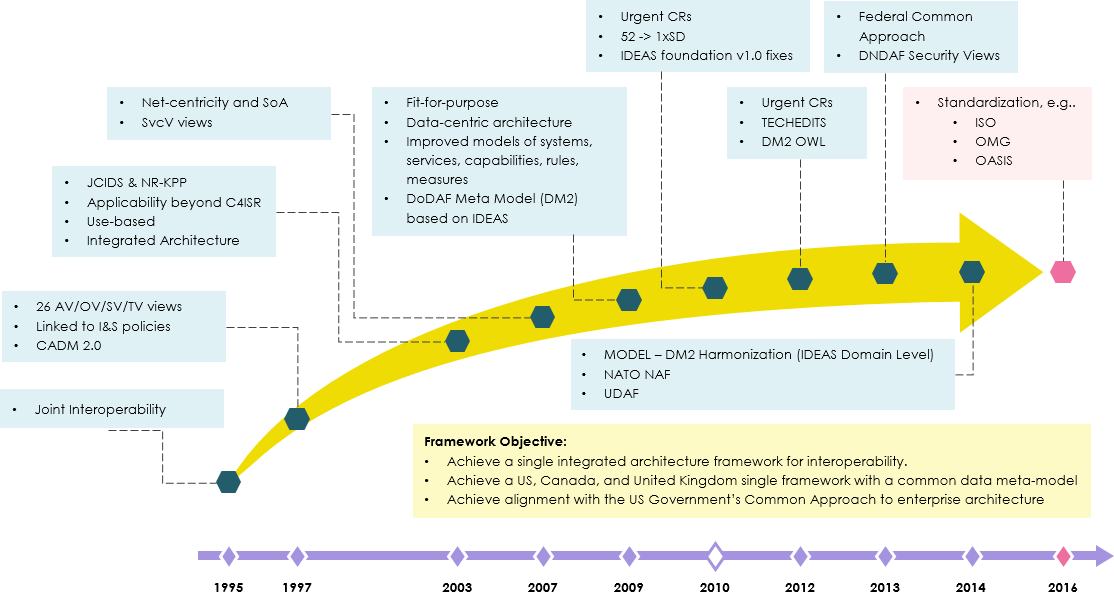

Evolução da Estrutura DoDAF

1. C4ISR AF 1.0 foi introduzido em junho de 1996.
2. C4ISR AF 2.0 foi lançado em dezembro de 1997.
3. O DoDAF 1.0 foi lançado em agosto de 2003 para aumentar o escopo de sua aplicação, não limitado ao C4ISR, mas pode ser aplicado a todas as áreas da missão; O CADM v1.01 (Modelo de Dados de Arquitetura Central) também foi lançado.
4. Em abril de 2007, o DoDAF 1.5 foi lançado, com ênfase especial no conceito Net-Centric, e o conceito Net-Centric foi refletido na descrição da arquitetura; O CADM v1.5 também foi lançado para armazenar o arquivo de descrição do novo conceito Net-Centric.
5. DoDAF2.0 foi lançado em 28 de maio de 2009.

Em comparação com as versões anteriores, as principais alterações na versão 2.0 são as seguintes.

• O processo de desenvolvimento de arquitetura mudou de centrado em produto para centrado em dados, fornecendo principalmente dados de decisão.
• As três visões principais (operacional, técnica e sistêmica) foram transformadas em visões mais específicas. Existem agora oito visualizações: visualização completa, visualização de dados e informações, visualização padrão, visualização de capacidade, visualização operacional, visualização de serviço, visualização de sistema e visualização de projeto.
• Descreve a necessidade de compartilhamento de dados e acesso a informações em um ambiente federal.
• Esclareceu e descreveu a relação com a Federal Enterprise Architecture.
• Criou um metamodelo de estrutura de arquitetura DoD.
• Descreveu e discutiu a metodologia para o desenvolvimento da Arquitetura Orientada a Serviços (SOA).

Estrutura da Estrutura DoDAF

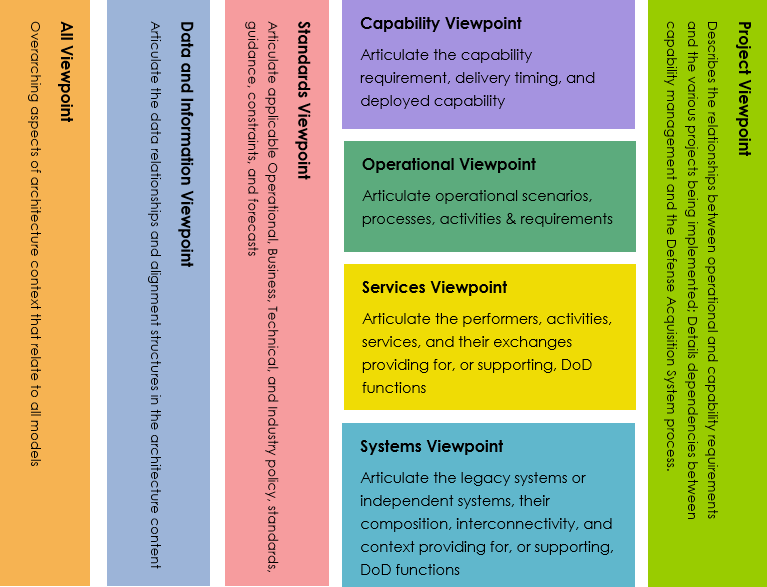

A estrutura do DoDAF pode ser amplamente composta por oito visualizações e metodologias de implementação. As oito visualizações são as seguintes.

• All Viewpoint, AV : fornece informações sobre toda a descrição da arquitetura, como o escopo e o contexto da descrição da arquitetura.
• Capability Viewpoint, CV : Uma descrição das capacidades que são usadas para atingir os objetivos corporativos que são consistentes com a visão corporativa.
• Data and Information Viewpoint, DIV : Os requisitos de informações de negócios e regras de processos de negócios estruturados usados ​​para a descrição da arquitetura. Descreve informações relacionadas à troca de informações na descrição da arquitetura, como atributos, características e inter-relações.
• Operational Viewpoint, OV : Descreve a organização, tarefas ou atividades e as informações que devem ser trocadas entre elas. Ele transmite o tipo de informação trocada, a frequência da troca, as tarefas e atividades suportadas pela troca de informações e a natureza da troca de informações.
• Project Viewpoint, PV : Descreve como os planos do projeto são combinados em um plano de portfólio com um relacionamento de vai-e-vem. Essa visão fornece uma maneira de descrever os relacionamentos organizacionais entre vários projetos, cada um dos quais é responsável por entregar um único sistema ou função.
• Services Viewpoint, SvcV : Descreve os sistemas, serviços e funções interconectadas que fornecem suporte para atividades operacionais. Os processos do DoD incluem funções operacionais, comerciais, de inteligência e de infraestrutura.
• Standards Viewpoint, StdV : É a menor coleção de regras que controlam a combinação, interação e interdependências entre partes ou elementos de um sistema. Seu objetivo é garantir que o sistema seja capaz de atender a um conjunto específico de requisitos operacionais. Essa visão fornece orientação técnica de implementação do sistema sobre a qual especificações de engenharia podem ser formadas, módulos comuns podem ser construídos e linhas de produtos podem ser desenvolvidas. Inclui padrões técnicos, práticas de implementação, opções padrão, regras e critérios.
• Systems Viewpoint, SV : Informações sobre sistemas automatizados, interconectividade e funcionalidade do sistema. Em um futuro próximo, esse ponto de vista desaparecerá à medida que o DOD mudar seu foco para ambientes orientados a serviços e computação em nuvem.

Para manter a consistência e integridade nas visualizações, o DoDAF V2.0 define 52 artefatos para mostrar toda a arquitetura, desde os requisitos até a implementação. No entanto, nem todos os artefatos são necessários e podem ser usados ​​conforme a necessidade.

Como implementar o DoDAF?

A metodologia de implementação do DoDAF consiste em 6 etapas.

1) Defina o uso da arquitetura

Definir o propósito e uso pretendido da arquitetura (“adequado ao propósito”), como o esforço de descrição da arquitetura será conduzido, os métodos utilizados no desenvolvimento da arquitetura; as categorias de dados necessários, o impacto potencial sobre outros e o processo para medir o sucesso do esforço por meio do desempenho e da satisfação do cliente. Essas informações são normalmente fornecidas pelo dono do processo para dar suporte ao desenvolvimento da arquitetura que descreve algum aspecto de sua área de responsabilidade (processo, atividade, etc.).

2) Determinando o escopo da arquitetura

Define os limites que estabelecem a profundidade e amplitude da descrição da arquitetura, estabelece o conjunto de problemas da arquitetura, ajuda a definir seu contexto e define o nível de detalhe necessário para o conteúdo da arquitetura. Também é importante para decidir como proceder com o suporte de automação de desenvolvimento ou compra.

3) Determine os requisitos de dados

A seleção de entidades e atributos de dados é importante para que a arquitetura seja construída de forma que não apenas atenda aos objetivos da primeira etapa, mas também mantenha a consistência da arquitetura. Entidades e atributos são representados por tipos de dados, que incluem regras que regem o comportamento empresarial, informações sobre atividades a serem concluídas, relações de comando, listas de tarefas e muitos outros tipos.

4) Realize o design do produto de arquitetura

Esta é a etapa mais importante na entrada e edição de modelos de arquitetura existentes, coleta de novos dados e adição à arquitetura e extração de dados de arquiteturas existentes na Base de Conhecimento de Junção do Sistema DoD ou bases de conhecimento relacionadas e, em seguida, organizando e classificando todos os dados, registrando no DARS (DoD Architecture Registry System), e associando-o a um repositório automatizado para posterior análise e reutilização.

5) Análise da arquitetura

Análise estática, análise dinâmica, análise experimental e análise de teste são executadas na arquitetura que contém todos os dados necessários para determinar a validade dos dados da arquitetura.

6) Gere arquivos de resultados de arquitetura

Gere descrições de produtos de arquitetura com base em consultas de dados básicos, que devem ser consistentes com o modelo estabelecido, reutilizáveis ​​e compartilháveis.

Impacto do DoDAF

Provavelmente dos militares, o DoDAF não tem tanto impacto na arquitetura corporativa quanto o TOGAF . No entanto, com o lançamento da versão 2.0, o próprio quadro DoDAF continua a ser concluído, não é mais aplicável apenas à construção do sistema militar, as empresas podem ser totalmente flexíveis para usar o DoDAF para implementar a arquitetura corporativa. Além disso, a pesquisa sobre C4ISR e DoDAF deu origem à teoria do “Sistema de Sistemas”, que é um tema quente na academia agora. Pode-se dizer que o DoDAF é uma das estruturas de pesquisa mais valiosas em muitas estruturas de EA.
