Полное руководство по созданию сложных блок-схем с использованием коннекторов страниц

Преимущества метода блок-схем

• Способствовать общему пониманию этапов процесса внутри команды.
• Помогите прояснить сложные процессы.
• Объясните взаимосвязь между различными этапами процесса.
• Обеспечить визуализацию сложности, доработок и проблемных областей; Это понимание может предложить области для упрощения и устранения ненужной работы.
• Можно упростить, исключить ненужные шаги и стандартизировать
• Позволяет сравнить фактически происходящий процесс с запланированным или желаемым процессом

Элементы блок-схем

Блок-схема — это диаграмма, в которой используются фигуры для отображения типов шагов и процессов в блок-схеме. Эти фигуры представляют различные типы шагов или действий.

Основные символы состоят из фигур, таких как овалы, прямоугольники, стрелки и ромбы. Некоторые расширенные символы блок-схем включают круги, треугольники, шестиугольники и пунктирные стрелки.

Символ	Имя символа	Цель
	Старт/Стоп	Указать начало/конец процесса
	Обработать	Представлять действие или процесс
	Ввод, вывод	вводит и выводит информацию
	Решение	Обозначает заявления о решении в программе, где ответ обычно Да или Нет.
	Поток / Стрелка	Показывает отношения между различными элементами.
	Соединитель на странице (ссылка)	Соединяет две части блок-схемы на одной странице.
	Межстраничный коннектор (ссылка)	Соединяет две части блок-схемы на разных страницах.



Шаги создания блок-схем

При создании блок -схемы приглашайте к участию в обсуждении людей, знакомых с процессом. Многим командам несложно нарисовать блок-схему на доске или использовать программное обеспечение для создания блок-схем и спроецировать схему на стену с помощью проектора. Это позволяет вам перемещать шаги и добавлять шаги по мере того, как вы определяете процесс.

Вот простые шаги для создания блок-схемы:

Создание блок-схемы:

1. провести мозговой штурм по этапам процессов,
2. перечислите эти процессы в порядке их возникновения.
3. Просмотрите, что произойдет дальше в процессе?
4. подумать, нужно ли принимать решение перед следующим шагом? (например, если да, то…; если нет, то…)
5. Соедините их вместе, используя стрелки, чтобы проследить ход процесса.
6. Наконец, просмотрите свою блок-схему. Проработайте каждый шаг, спрашивая свою команду, правильно ли вы представили последовательность действий и решений, связанных с процессом.

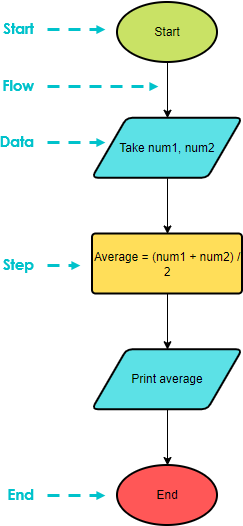

Пример простой блок-схемы — среднее значение двух чисел

Вот блок-схема для вычисления среднего значения двух чисел.

ИЗМЕНИТЬ ЭТОТ ПРИМЕР БЛОК-СХЕМЫ

Правила создания блок-схем

• Блок-схемы могут иметь только один символ запуска и один символ остановки.
• Стрелки не должны избегать пересечения друг друга
• Общее направление течения процесса сверху вниз или слева направо.
• Коннекторы на странице представлены цифрами
• Соединители за пределами страницы обозначаются буквами

Соединитель на странице и соединитель вне страницы

Если у вас есть большая блок-схема, и вам может быть трудно уместить ее на одной странице, или вы хотите разбить проблему на две логически связанные блок-схемы, которые сами по себе являются отдельной блок-схемой, тогда вы можете использовать соединения на странице/вне страницы. -страничные связи.

• Соединители на странице используют буквы внутри кружков для обозначения расположения смежных соединителей. «1» соединяется с «1», «2» соединяется с «2» и т. д.
• Межстраничные соединители используют номер страницы, на которой расположена следующая или предыдущая часть блок-схемы. Соединители на странице и вне страницы имеют один вход или один выход.

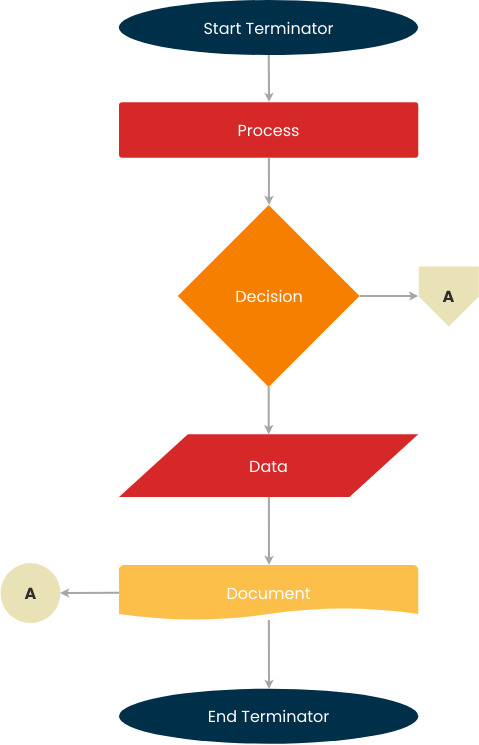

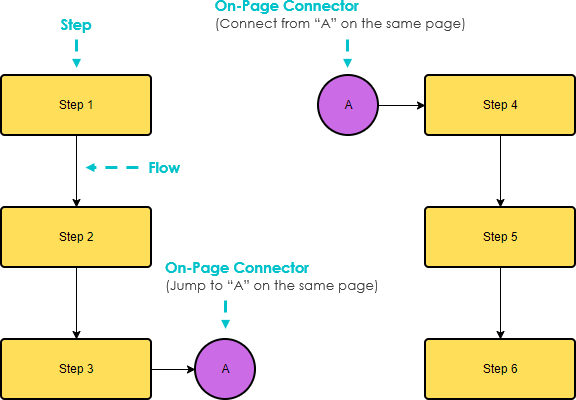

Пример коннектора на странице

ИЗМЕНИТЬ ЭТОТ ШАБЛОН БЛОК-СХЕМЫ

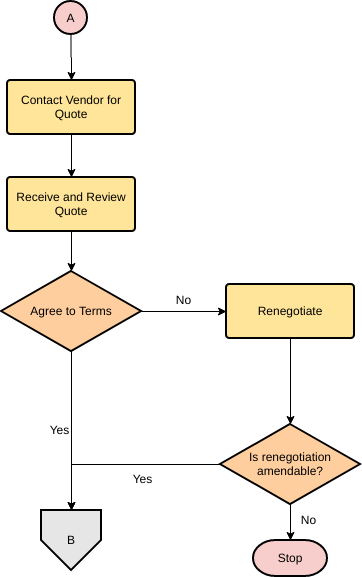

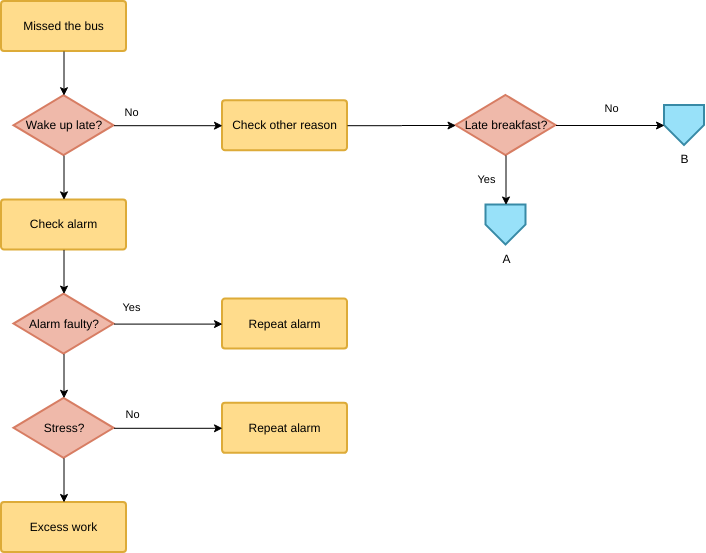

Пример внешнего коннектора

ИЗМЕНИТЬ ЭТОТ ПРИМЕР БЛОК-СХЕМЫ

Пример коннектора на странице — создание всплывающего уведомления

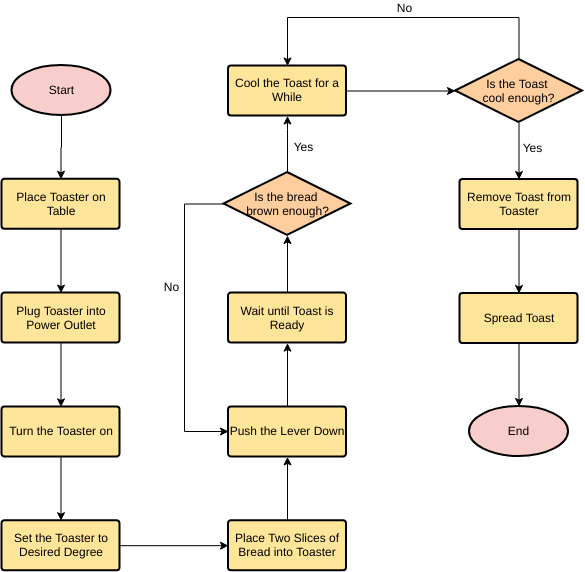

Предположим, вы хотите произнести тост из следующих 12 шагов и представить его на блок-схеме:

1. Проверьте, подключен ли тостер к сети. (Подключен ли он к сети?)
2. Откройте пачку хлеба.
3. Выберите ломтик хлеба.
4. Положите ломтик хлеба в тостер.
5. Довольны ли вы количеством ломтиков?
6. Установите таймер тостера.
7. Довольны ли вы временем тостов?
8. Нажмите на рычаг.
9. Подождите, пока приготовится хлеб.
10. Переложите все ломтики тоста на тарелку.
11. Вы хотели, чтобы это было просто или с распространением?
12. Есть.

Создание блок-схемы Toast с коннектором на странице:

ИЗМЕНИТЬ ЭТОТ ПРИМЕР БЛОК-СХЕМЫ

Узнайте больше о блок-схемах с примерами

Блок-схема — это одна из наиболее широко используемых диаграмм, которая представляет алгоритм, рабочий процесс или процесс, показывая шаги в различных полях и соединяя их по порядку стрелками. Вы можете создать блок-схему с нуля или просто начать с шаблонов блок-схем, доступных в нашем программном обеспечении для блок -схем — Visual Paradigm Online .

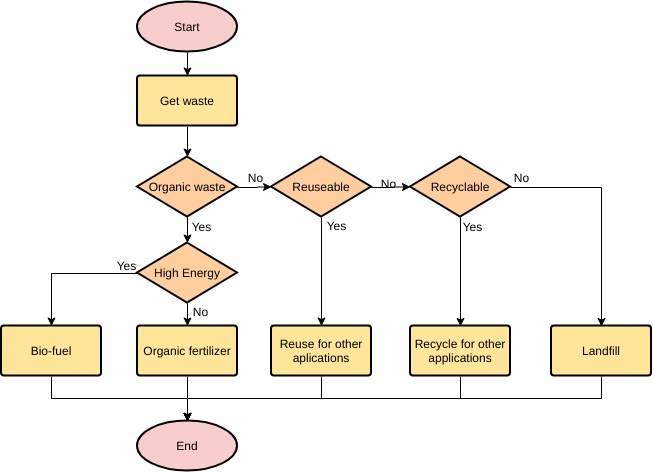

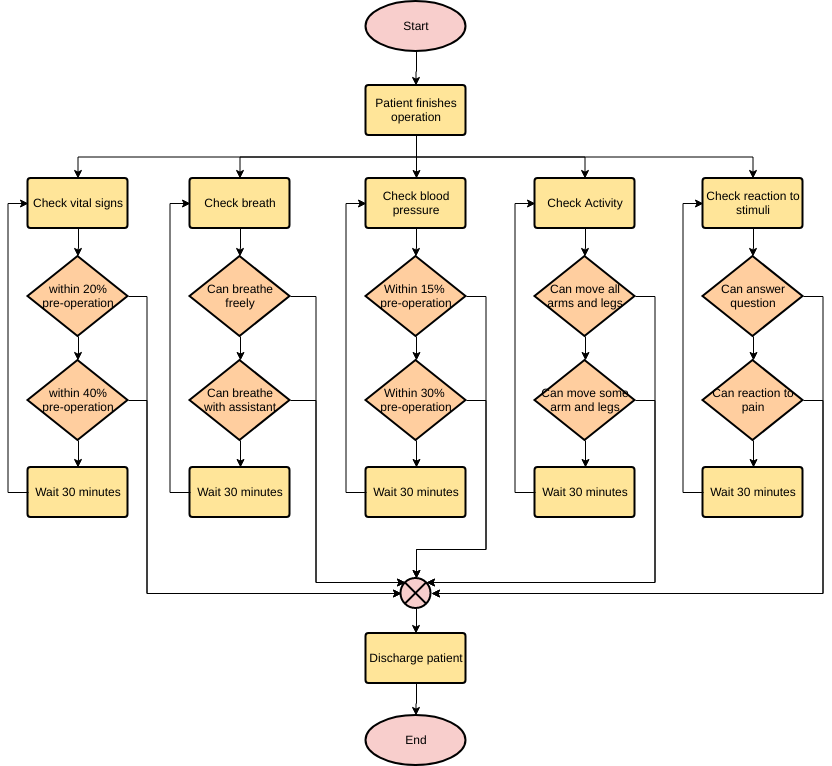

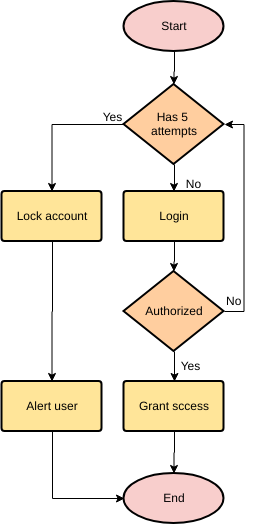

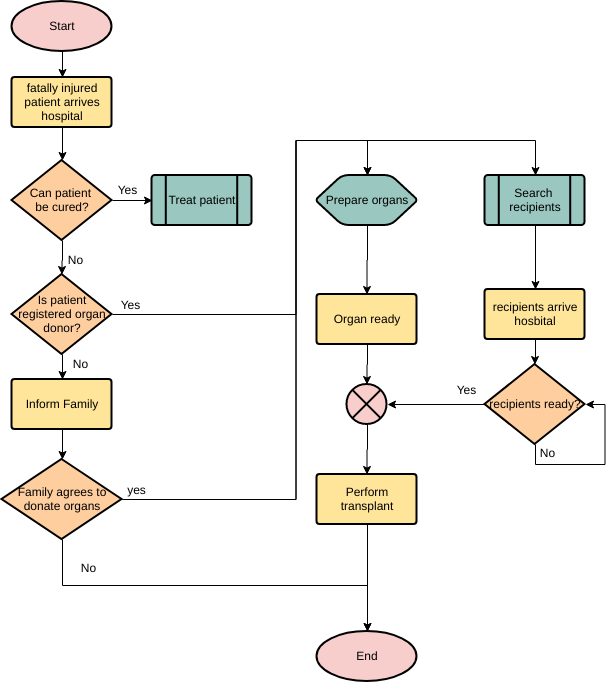

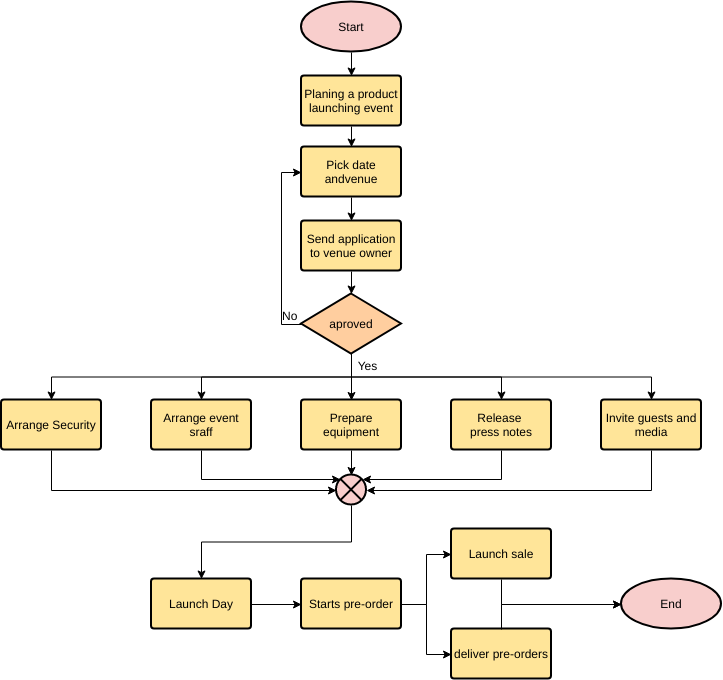

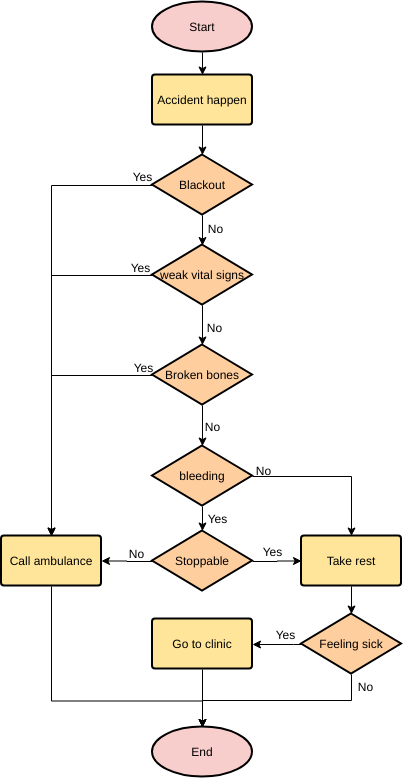

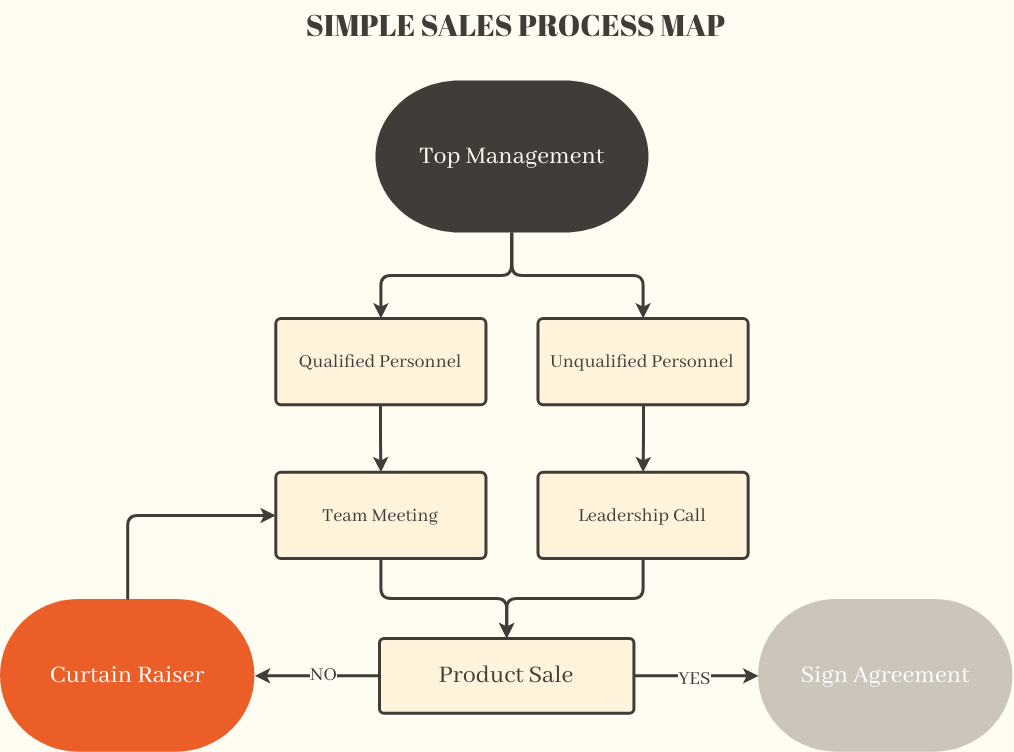

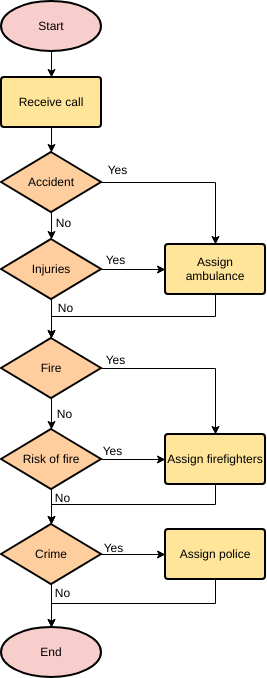

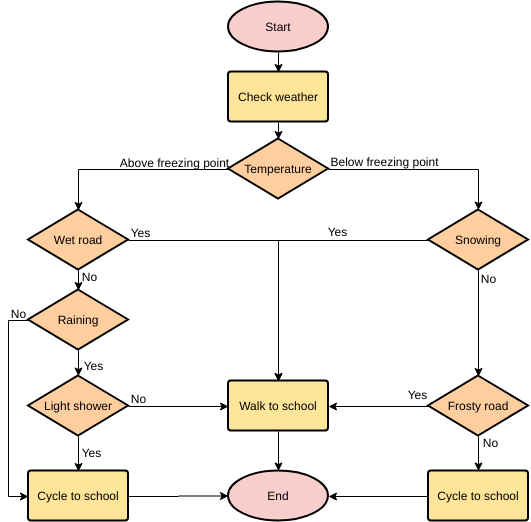

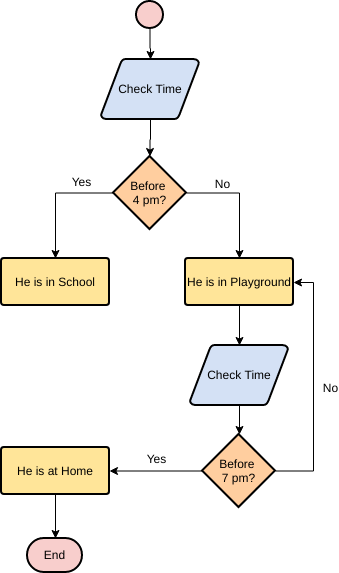

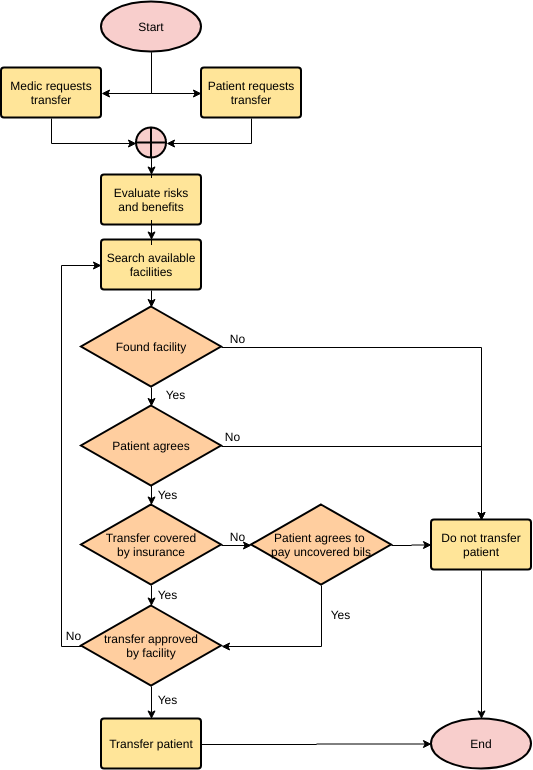

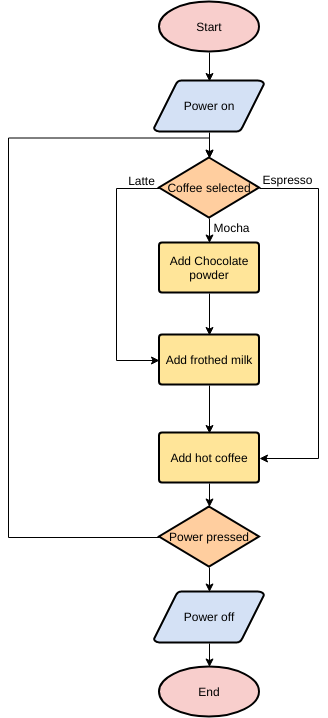

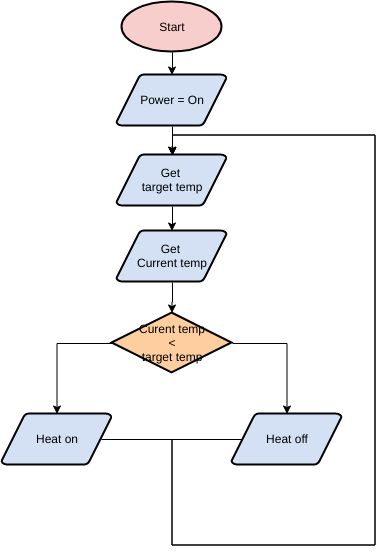

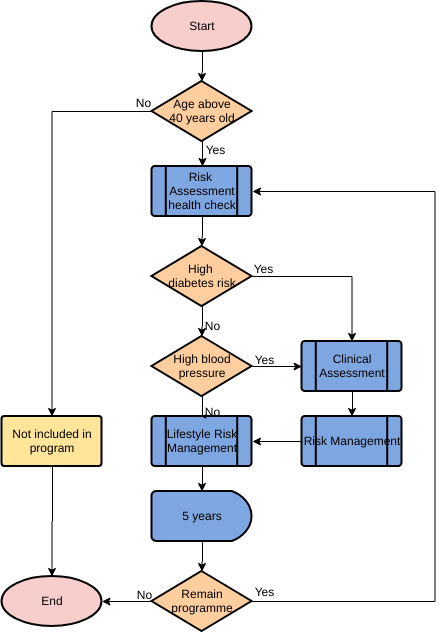

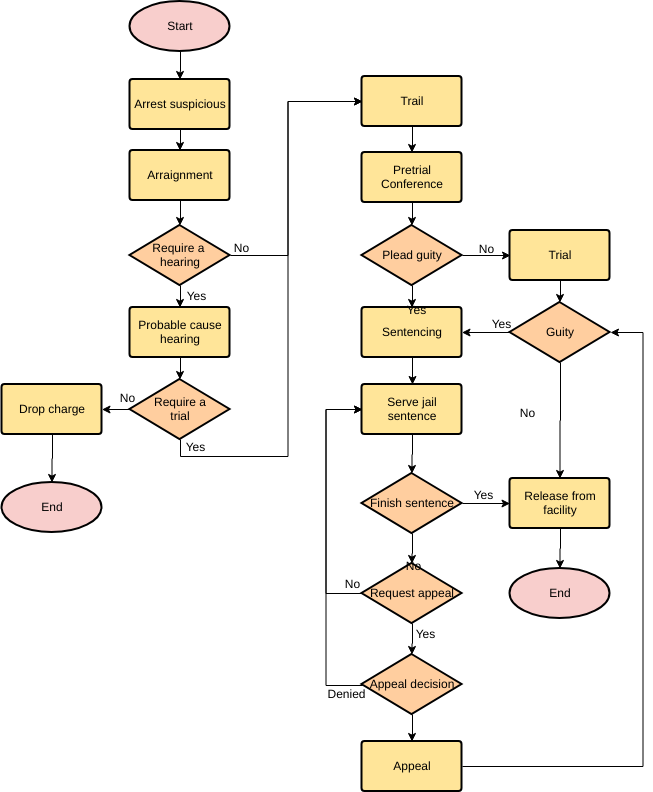

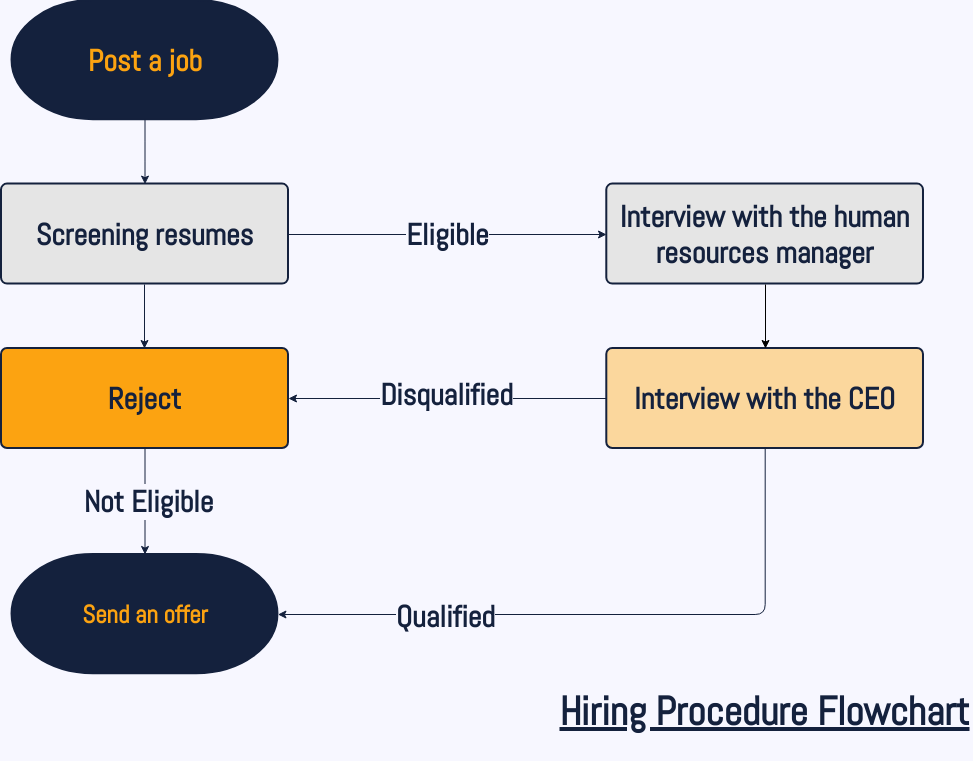

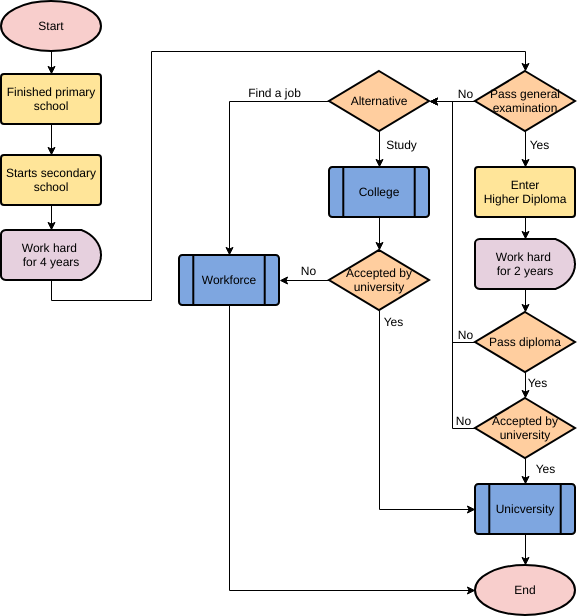

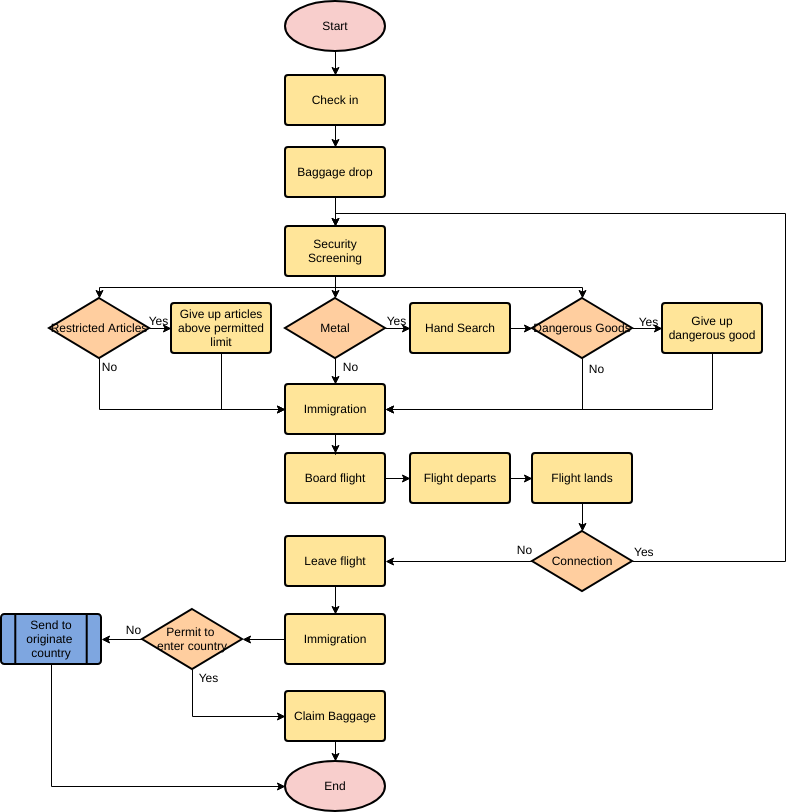

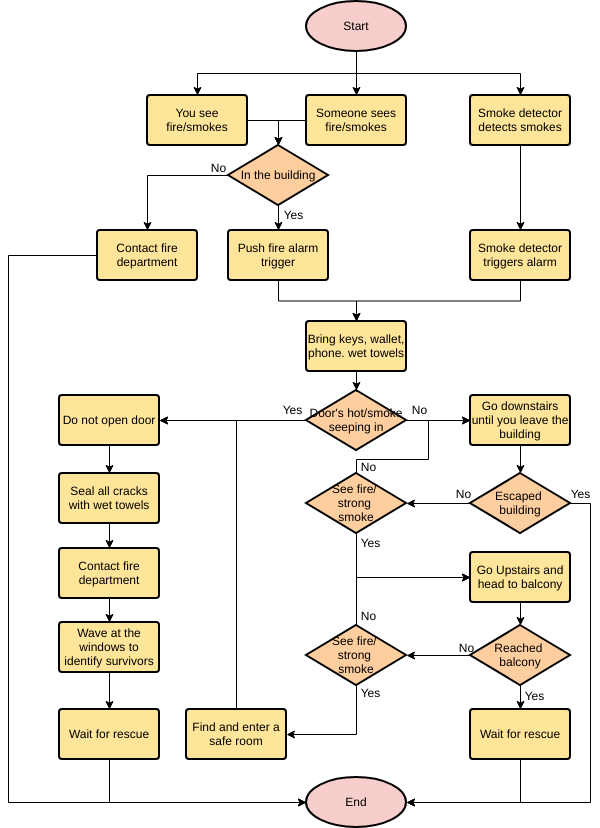

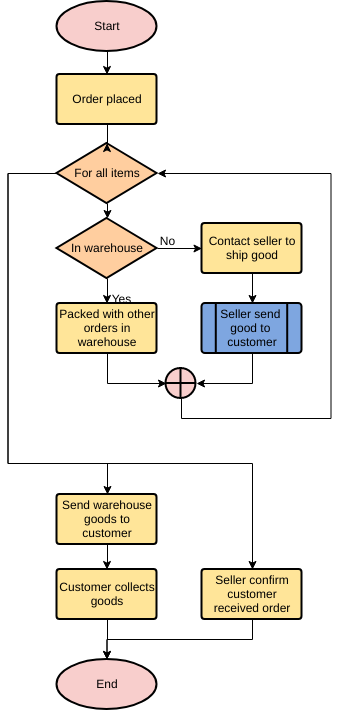

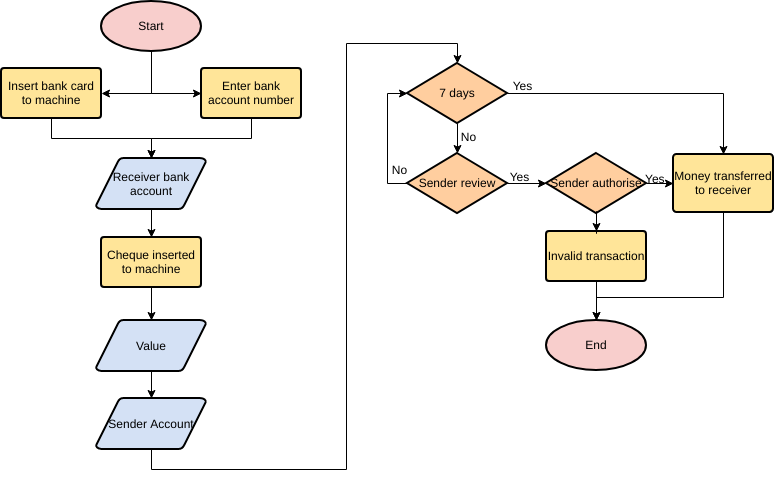

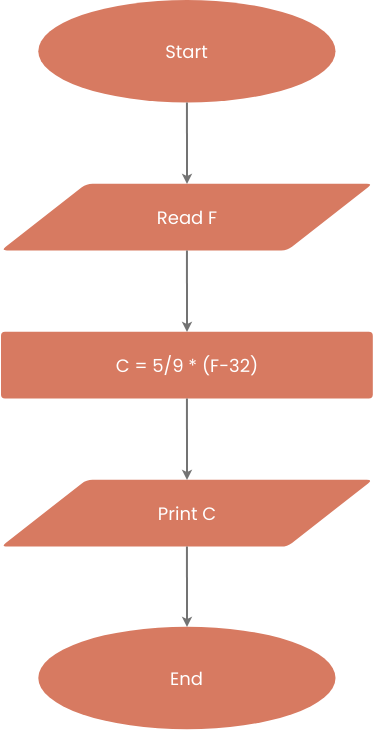

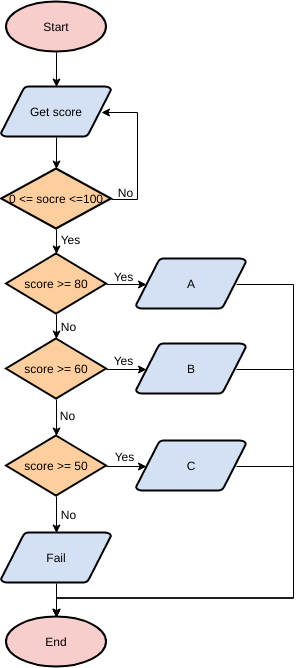

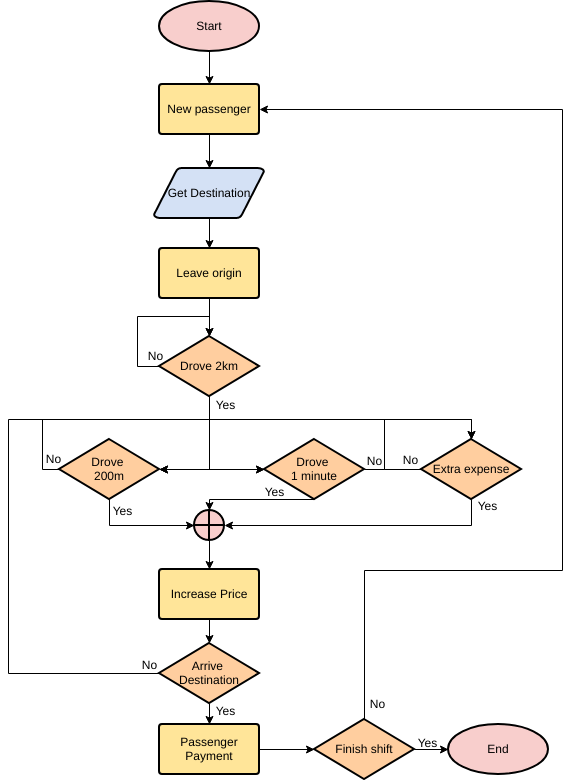

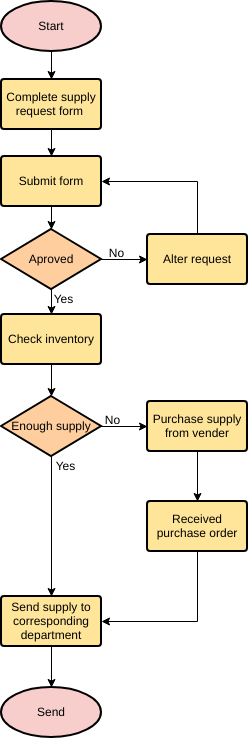

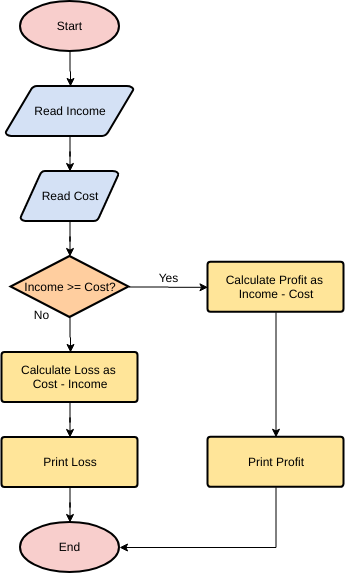

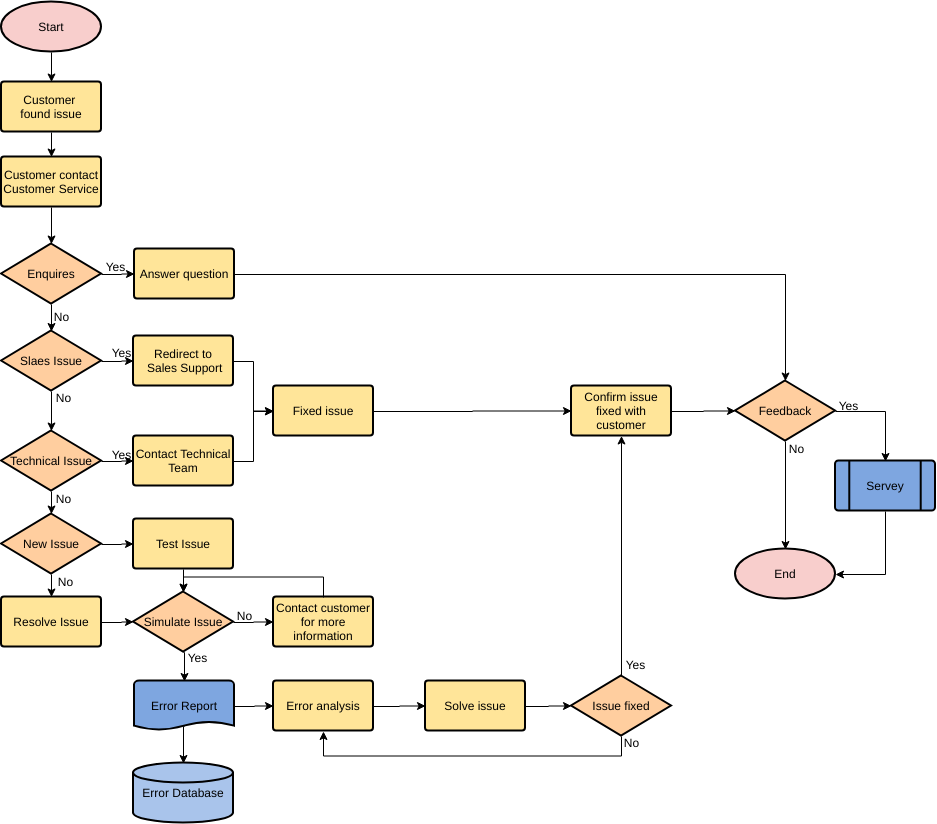

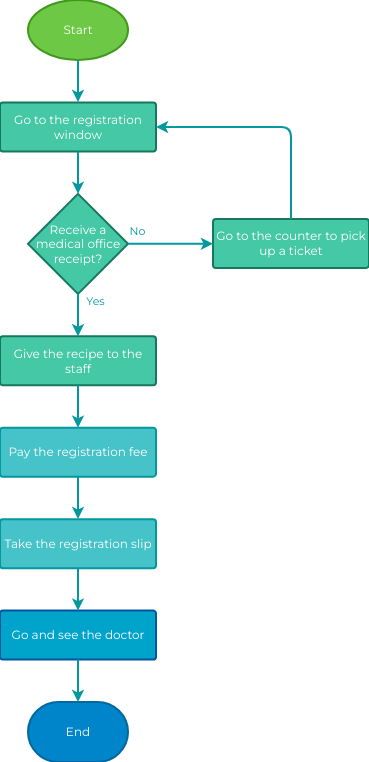

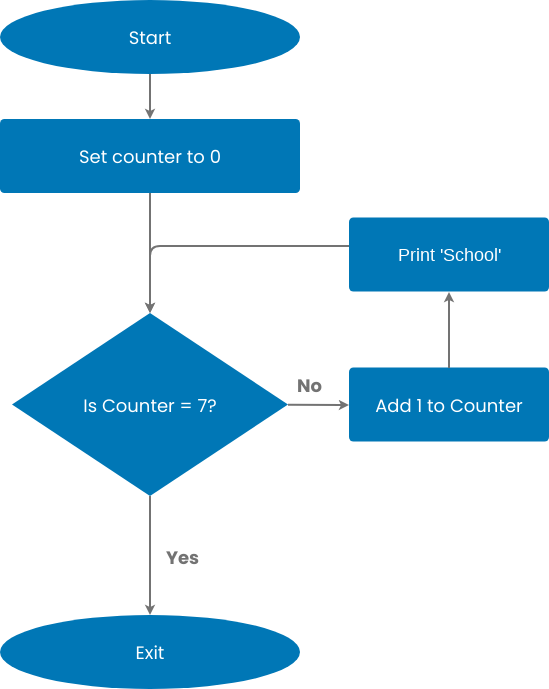

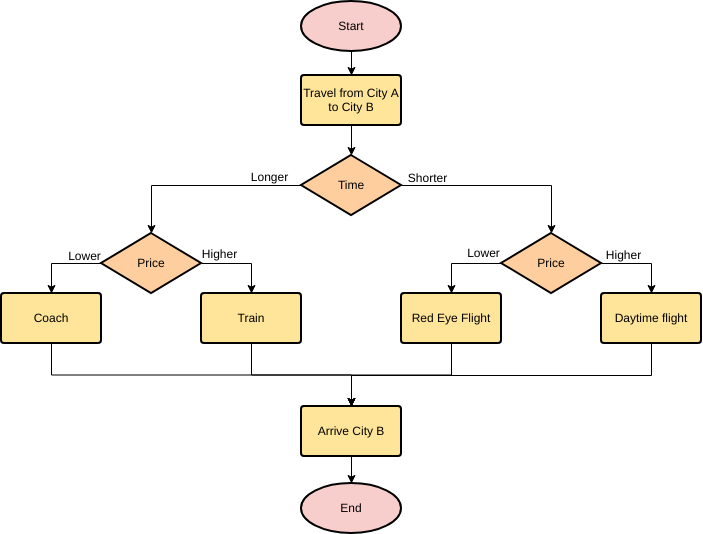

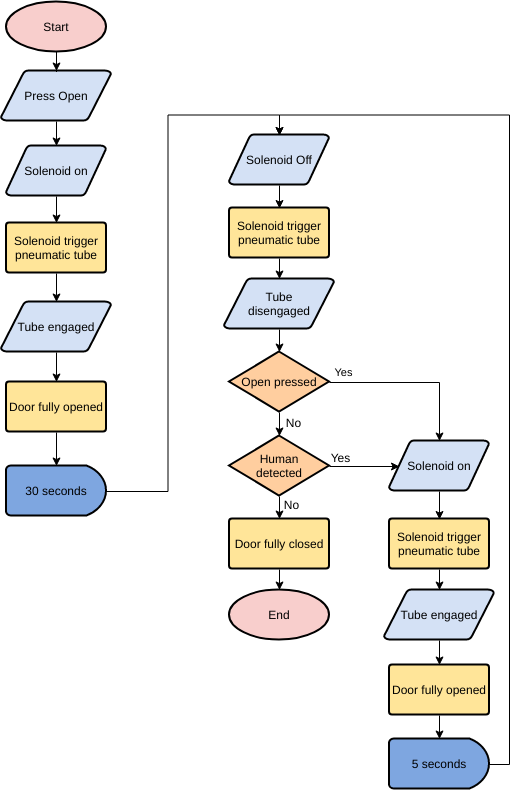

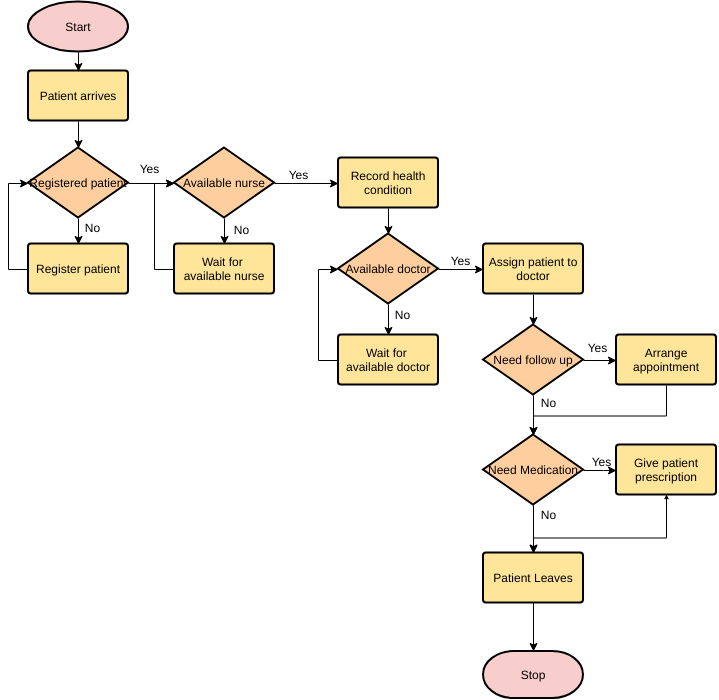

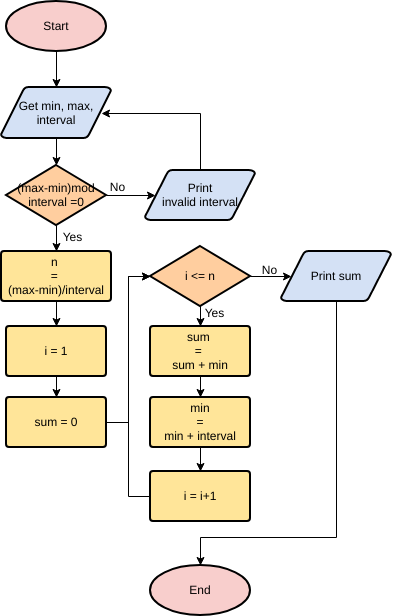

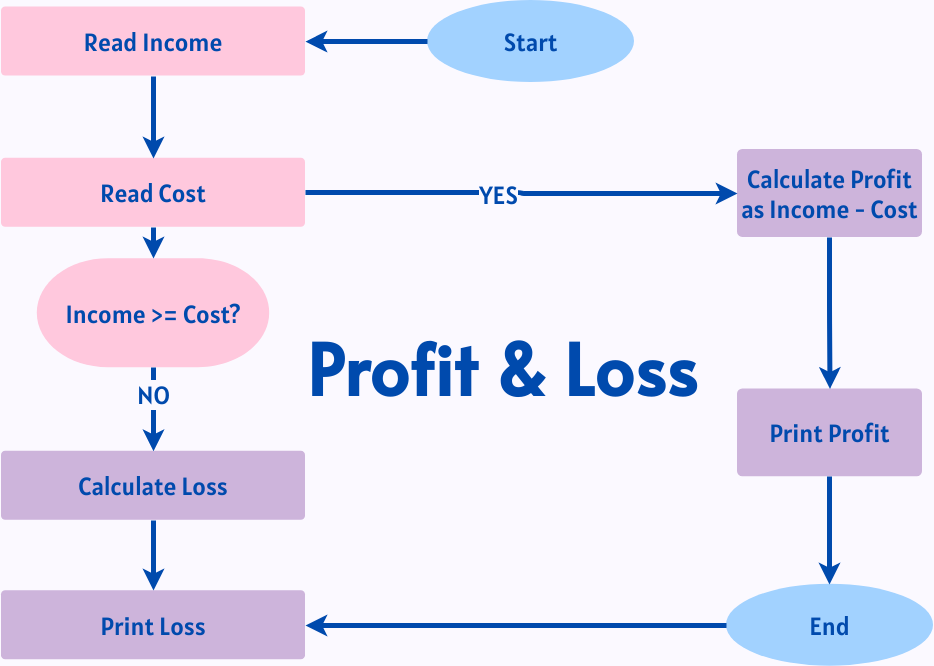

Нужно вдохновение? Ниже мы собрали несколько примеров блок-схем, чтобы помочь вам начать работу. Нажмите на блок-схему, чтобы просмотреть ее, или нажмите кнопку «Редактировать», чтобы начать редактирование.
