前 30 名最佳 UML 建模軟件 [2022]

今天我們將研究可用的最佳 UML 工具。

什麼是 UML

縮寫 UML 代表統一建模語言。它於 1990 年代後期首次出現，並繼續在任何軟件開發工作中發揮重要作用。

系統和軟件開發人員可以使用 UML 為軟件系統以及業務建模和其他非軟件系統指定、可視化、生成和記錄工件。

UML 提供了一套強大的工具來為開發團隊創建各種圖表。這些圖分為兩種類型：結構圖和行為圖。結構圖描繪了系統的靜態結構組件。行為圖描述了系統的動態行為，或者它如何響應刺激。這兩種類型的圖表中還有許多其他類型的圖表。

開發人員可以使用 UML 創建各種圖表來表示他們的項目。對於大型企業應用程序的圖表，UML 是理想的。團隊可以使用 UML 輕鬆地可視化他們的項目範圍。因為好的架構永遠不會過時，UML 在 25 年後仍然適用。

為什麼選擇 UML

使用 UML 可以幫助您更清楚地看到事物。不僅如此，使用 UML 圖還允許以更一致的方式對工作流進行建模，從而提高了可讀性和效率。

如何選擇UML圖軟件？

在選擇最佳 UML 圖表軟件時，您應該考慮以下因素：

• UML 支持大量的圖表類型。UML 軟件應該允許您創建所有類型的圖表。時序圖等圖表類型並不常見，您可能想查看是否支持。
• 該工具是否允許您創建多個圖表？一些免費的 UML 建模器允許您創建數量有限的圖表。
• 使用方便。仔細檢查，因為某些圖表類型相對複雜，並且並非所有 UML 工具都以易於使用的方式支持它們。
• 它是否支持建模或圖表？UML 建模器允許您跨圖表重用模型元素。一個好的 UML 建模器甚至可以讓您的模型發展並幫助維護可追溯性。
• 提供的特性和功能
• 協作支持
• 文檔/報告生成
• 跨平台支持
• 代碼工程和MDA
• 支持其他標準和圖表類型（例如流程圖、用於 EA的ArchiMate 、用於業務流程管理的BPD 、 SysML等）
• 各種文件格式的導入導出功能

什麼是最好的 UML 建模軟件？

對於 UML 建模和圖表，市場上有大量的 UML 軟件。以下是精心挑選的 30 個精心挑選的 UML 工具的集合，其中包含流行的特性、優點和缺點。商業和開源或免費的 UML 應用程序都包含在此比較列表中。

1.視覺範式（桌面）

Visual Paradigm 是一個完整的 UML 建模應用程序。它有兩個版本：一個是 UML 建模器的桌面版本，一個是圖表工具的互聯網版本。

最廣泛使用的圖表程序之一是 Visual Paradigm。如果您需要一個基本但功能強大且易於使用的 UML 工具來滿足您的 UML 圖表需求，Visual Paradigm 是完美的解決方案。

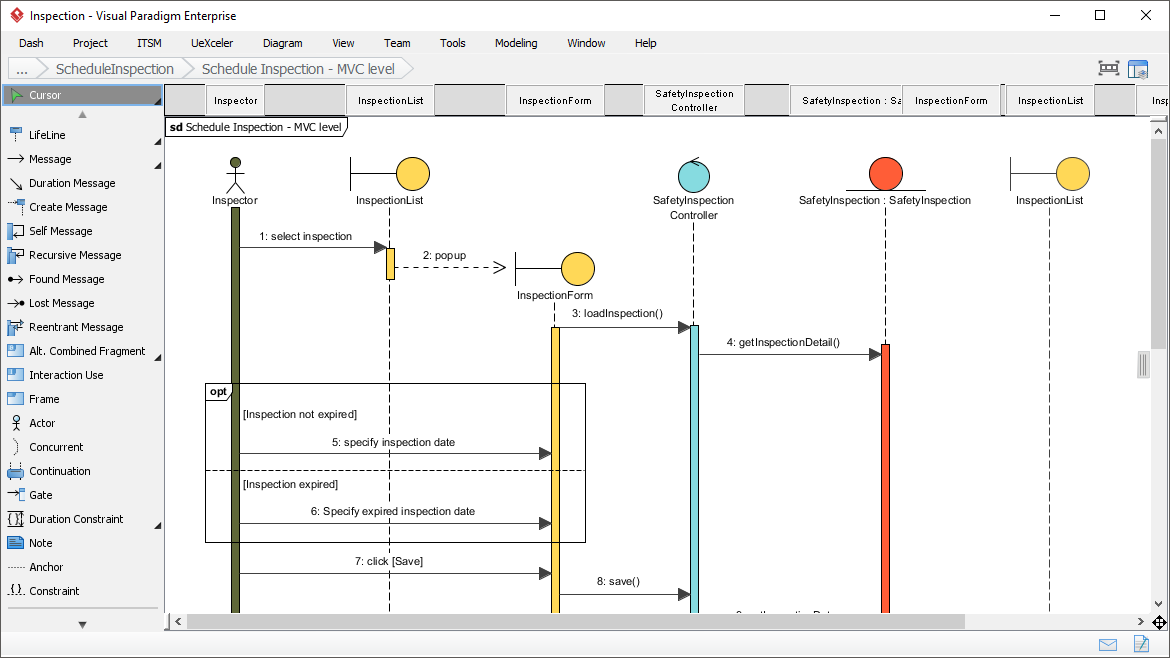

Visual Paradigm 具有大量的建模功能，使創建 UML 圖變得簡單。它將基本工具與動態 UML 語法檢查相結合。它也適用於所有 UML 2.x 圖表類型。它的序列圖編輯器是可用的最用戶友好的編輯器之一。

Visual Paradigm 為類成員提供內聯編輯，以及一個交互式且易於使用的集成序列圖編輯器。

Visual Paradigm 還有一個插件界面，允許您根據自己的要求構建自己的特徵和形狀。

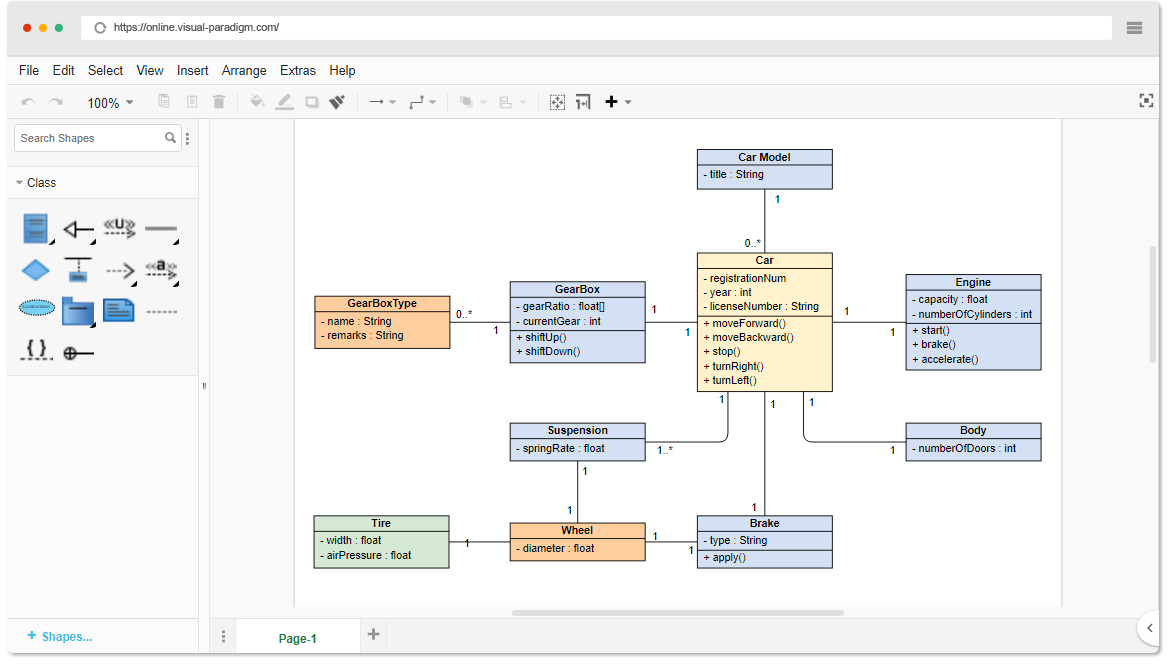

2.視覺範式（在線）

Visual Paradigm Online 是一個在線圖表工具。您可以從各種圖表類型（包括 UML、流程圖、BPMN、ERD、DFD、ArchiMate 等）創建無限數量的圖表、圖表和其他視覺效果。

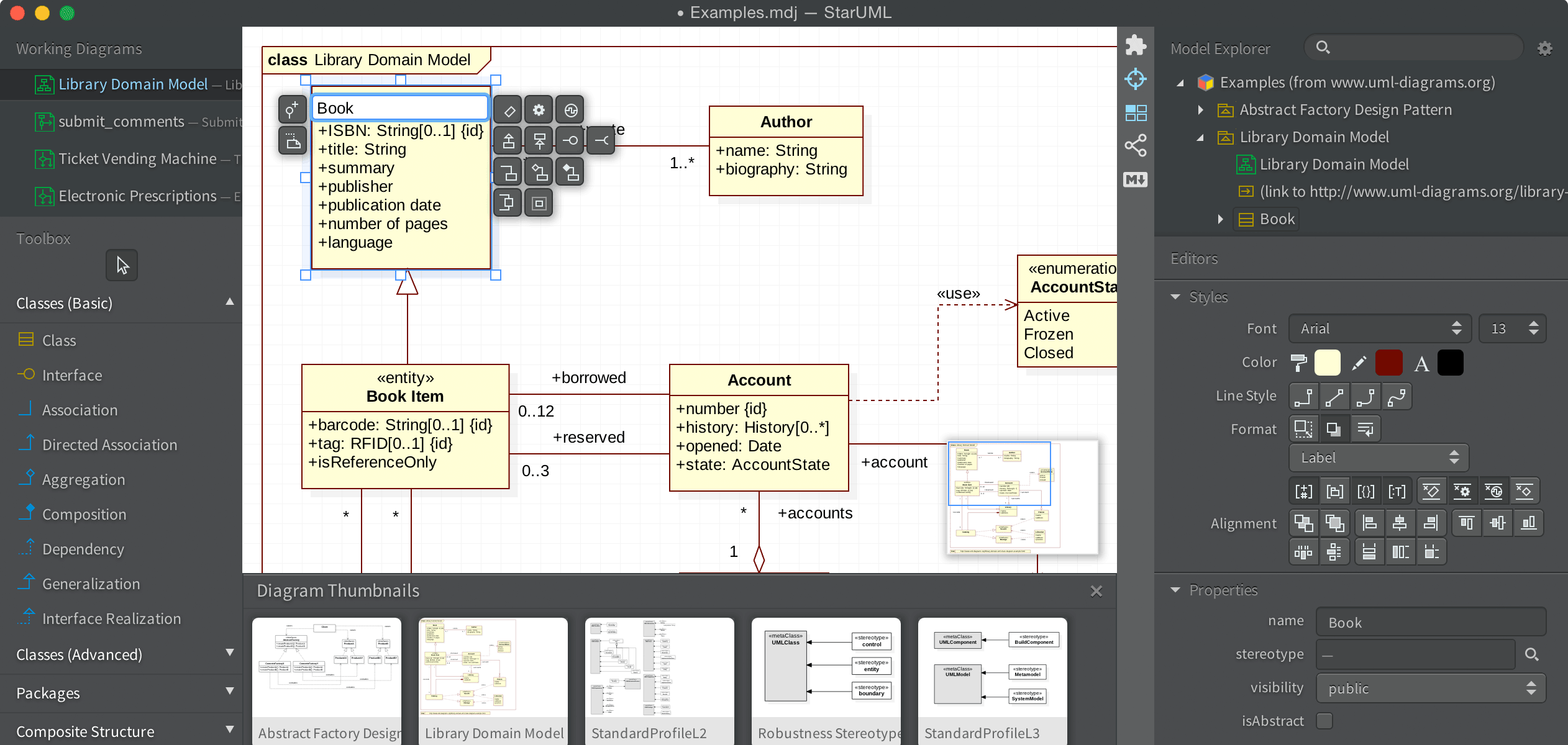

3. StarUML

StarUML 是用於 UML 圖的圖表和建模工具。StartUML 2 與 UML 2.x 兼容，並具有 11 種不同的圖表類型。

4. 圖表網

Diagrams.net  （以前 的draw.io）是一個易於使用的拖放式圖表製作工具。它可用於多種圖表類型，包括 UML 和流程圖。如果您正在尋找一個簡單的拖放式 UML 解決方案，  draw.io 就足夠了。

5.可可

Cacoo 是一個在線工具，可讓您創建 UML 圖、線框圖和流程圖。它以軟件程序和 Internet 工具的形式提供。cacoo 中還提供用於開發、產品/設計項目管理、營銷、業務、通用和自定義模板的繪圖模板。PNG、SVG、PDF、PS、PPT 和其他格式可供導出。

6.格利菲

許多 UML 圖可以使用 Gliffy 的主題和模板來繪製。gliffy 支持拖放界面。它使您能夠在白板上設計幾乎任何東西，但在虛擬環境中。對於喜歡手寫 UML 解決方案的用戶，這可能不是最佳選擇。

7.微軟視覺

Microsoft Visio 是一個流行的 UML 圖表程序。它可以很容易地與其他 Microsoft Office 程序連接，因為它是 Microsoft Office 系列的一部分。

8. Moqups

Moqups 是一個在線工具，可讓您快速創建流程圖和 UML 圖。它允許您通過拖放形狀來可視化任何過程。

9.阿爾托娃

Altova UModel 允許用戶創建基於 UML 的應用程序模型並生成 Java、C# 或 Visual  Basic.NET 代碼以及項目文檔。他們還可以將現有程序轉換為 UML 2 軟件架構圖，微調他們的設計，並生成代碼以完成往返。

10.豐滿

Umple 是一個免費的開源模型，用於將文本 UML 結構集成到編程語言、代碼生成和簡單的 UML 建模中。在線，作為 Eclipse 插件，或作為獨立的命令行 Jar，可以使用該實用程序。

11. UMLetino

它是一個免費的開源 UML 圖表工具，任何人都可以使用它來創建 UML 圖。它不需要任何安裝，可以簡單地在您的瀏覽器中使用。

12.阿斯塔

Astah 是一個 UML 編輯器，也可用於創建思維導圖。這是一個很棒的 UML 工具，可以在您開始編碼之前可視化您的想法的核心。Astah UML 是一個易於學習和使用的應用程序，可幫助您創建所需的 UML 圖。

13.鮑姆

BOUML 是一個帶有免費 UML2 工具的建模器。這有助於 C++、Java、PHP、Python 和 MySQL 代碼的規範和生成。它可在 Windows、Linux 和 MacOS X 上運行，並允許您同時使用 C++、Java、PHP、Python、MySQL 和其他語言進行編程。

14.畫板

Sketchboard 是一個具有無限畫布或白板的在線平台，允許用戶快速構建無數 UML 圖表並繪製軟件文檔以滿足他們複雜的需求。

15. yUML

yUML 是一款在線應用程序，可被視為作者、架構師和開發人員的一站式解決方案，通過在幾分鐘內創建和共享簡單而廣泛的 UML 圖，更好地了解他們的工作，使其成為 2022 年最好的 UML 圖表工具。

16.紫羅蘭UML編輯器

Violet UML Editor 是另一個易於學習和使用的 UML 圖表工具。這是一個跨平台的應用程序，適用於需要快速生成 UML 圖的學生、程序員和作者。這個工具的好處是它是一個便攜式程序，您可以將它複製到您的 U 盤或任何其他設備上，並在您需要繪製圖表時使用，而無需經歷漫長的安裝過程。

17. GitMind

將基本概念轉化為豐富的交互式材料。GitMind 是一個很棒的在線工具，可以免費創建各種圖表，包括 UML。如果您將其用作日常 UML 圖創建者，您可以獲得可幫助您快速輕鬆地生成 UML 圖的可定制模板。

17.軟件創意建模器

Software Ideas Modeler 是一個設計工具，用於使用 UML、SysML、ERD 和 ArchiMate 創建 UML、SysML、ERD、ArchiMate 和流程圖。它是用於創建用戶故事和提供線框支持的最有用的免費 UML 工具之一。它帶有多種預定義樣式，使您的圖表更具吸引力。

19.直徑

Dia 是由 GNOME 項目開發並在 GPL 許可下獲得許可的 GNU/Linux、MacOS X、Unix 和 Windows 的基於 GTK 的圖表工具。它基於商業 Windows 程序“Visio”，儘管它更喜歡將非正式圖表用於隨意使用。Dia 可用於創建各種圖表，現在它具有特殊對象來幫助創建實體關係圖、UML 圖、流程圖、網絡圖和各種其他圖表。

20.模型

第一個建模環境是 Modelio。該工具支持 BPMN 和 UML。它是最偉大的免費 UML 工具之一，支持各種模型和圖表。modelio 的 XMI 導入/導出功能允許您在其他工具之間傳輸 UML2 模型。

21.系統設計狂想曲

IBM Engineering Systems Design Rhapsody 是一個產品系列，其中包括各種 UML 建模和設計解決方案。它可以幫助您管理許多公司在開發產品和系統時所面臨的複雜性。

22.打開模型球

Open ModelSphere 是用於建模數據、流程和工程的出色工具。它是一個獨立於平台的程序，具有英語和法語的用戶界面。系統分析人員可以使用這個 UML 繪圖工具來結合數據流和業務流程圖的生成。

23.圖解

Diagramo 是一個免費和開源的 HTML5 在線流程圖軟件。在您的服務器上獲取和設置很簡單。

24. GenMyModel

GenMyModel 最初是作為創建 UML 圖的工具。添加了對 Archimate 和 BPMN 以及業務建模的支持。它帶有一個集中的模型庫，可以實時進行模型協作。

25.白星UML

WhiteStarUML 是另一個重要的通用建模工具，具有可適應新上下文的所有功能，例如 Unicode 字符串支持。

26.雨傘

您可以使用標準合成文件或設計格式在 Umbrello 中製作圖表。它提供了序列圖，就像其他 UML 圖表工具一樣，可以幫助您演示交互的序列以及如何執行活動。它還支持各種代碼生成器，包括 ActionScript、Java、Javascript、Pascal 等。

27.PlantUML _

PlantUML 是一個組件，它使用戶能夠快速輕鬆地創建序列圖、用例圖、類圖、活動圖、組件圖、狀態圖、部署圖、對像圖和線框圖形界面。用於定義圖表的語言是基本且直觀的。PlantUML 還兼容 wiki 和論壇，如 NodeBB、Confluence Cloud、Ikiwiki 和 Slack。

28.ArgoUML _

ArgoUML 是最流行的開源 UML 建模工具，它支持所有 UML 1.4 圖表。它可以用十種語言訪問，並且可以在任何 Java 平台上運行。ArgoUML 0.26 和 0.26.2 的下載量已超過 80,000 次，並在全球範圍內使用。Eclipse 公共許可證 (EPL) 1.0 適用於 argoUML。

29. N類

NClass 是一個免費工具，用於生成可與 C# 和 Java 一起使用的 UML 類圖。它是最偉大的 UML 設計工具之一，具有簡單且用戶友好的界面，可以快速輕鬆地進行開發。

30. UMLet

UMLet 是一個免費的開源 Windows 內置工具，用於創建 UML 圖。它具有內置的寺廟，可讓您從純文本創建序列和活動圖。它還支持導出為多種文件格式，包括 eps、pdf、jpg、SVG 和剪貼板。

UML 軟件常見問題

UML 圖還在使用嗎？

最流行的 UML 圖仍然是類圖和序列圖，其次是狀態圖。它們可用於在編寫代碼之前在白板上擴展和討論設計。

我在哪裡可以免費繪製 UML 圖？

Visual Paradigm Online 是用於製作 UML 圖的免費在線圖表工具。它是使用最廣泛的在線圖表工具之一。
