DoDAF là gì?

DoDAF là một khung kiến trúc hệ thống được phát triển bởi Thứ trưởng Quốc phòng Hoa Kỳ cho Nhóm làm việc Chuyển đổi Kinh doanh của Bộ Quốc phòng Hoa Kỳ.

DoD là viết tắt của Bộ Quốc phòng Hoa Kỳ. Người tiền nhiệm của DoDAF là khung kiến trúc C4ISR. C4ISR là một thuật ngữ quân sự có nghĩa là hệ thống chỉ huy tự động. Nó là viết tắt của chữ cái đầu tiên trong từ tiếng Anh cho bảy hệ thống con trong hệ thống chỉ huy quân sự hiện đại, cụ thể là Chỉ huy, Kiểm soát, Truyền thông, Máy tính, Tình báo, Giám sát và Trinh sát. Nói một cách đơn giản, C4ISR là một hệ thống chỉ huy tự động quân sự được phát triển bởi quân đội Hoa Kỳ.

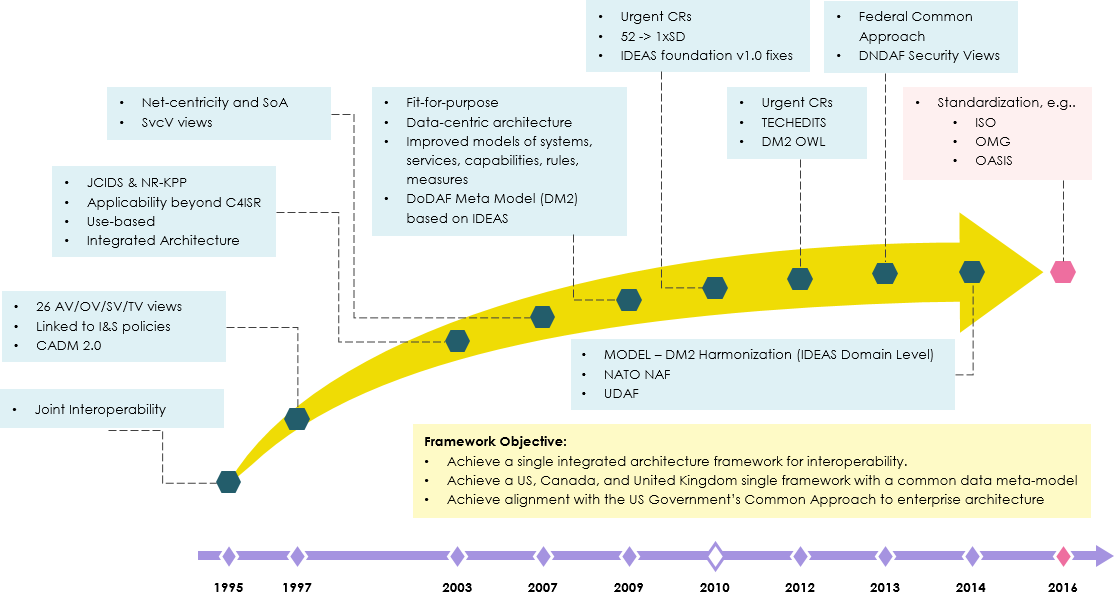

Sự phát triển của Khung DoDAF

C4ISR AF 1.0 được giới thiệu vào tháng 6 năm 1996.
C4ISR AF 2.0 được phát hành vào tháng 12 năm 1997.
DoDAF 1.0 được phát hành vào tháng 8 năm 2003 để mở rộng phạm vi ứng dụng của nó, không chỉ giới hạn ở C4ISR, mà có thể áp dụng cho tất cả các lĩnh vực nhiệm vụ; CADM v1.01 (Mô hình Dữ liệu Kiến trúc Cốt lõi) cũng được phát hành.
Vào tháng 4 năm 2007, DoDAF 1.5 được phát hành, với sự nhấn mạnh đặc biệt vào khái niệm Net-Centric, và khái niệm Net-Centric được phản ánh trong mô tả kiến trúc; CADM v1.5 cũng được phát hành để lưu trữ tệp mô tả của khái niệm Net-Centric mới.
DoDAF2.0 được phát hành vào ngày 28 tháng 5 năm 2009.

So với các phiên bản trước, những thay đổi chính trong phiên bản 2.0 như sau.

Quá trình phát triển kiến trúc đã chuyển từ tập trung vào sản phẩm sang tập trung vào dữ liệu, chủ yếu cung cấp dữ liệu quyết định.
Ba góc nhìn chính (vận hành, kỹ thuật và hệ thống) đã được chuyển đổi thành các góc nhìn cụ thể hơn. Hiện có tám góc nhìn: góc nhìn toàn diện, góc nhìn dữ liệu và thông tin, góc nhìn tiêu chuẩn, góc nhìn khả năng, góc nhìn vận hành, góc nhìn dịch vụ, góc nhìn hệ thống và góc nhìn dự án.
Mô tả nhu cầu chia sẻ dữ liệu và truy cập thông tin trong một môi trường liên bang.
Làm rõ và mô tả mối quan hệ với Kiến trúc Doanh nghiệp Liên bang.
Tạo ra một siêu mô hình khung kiến trúc DoD.
Mô tả và thảo luận về phương pháp phát triển Kiến trúc Hướng dịch vụ (SOA).

Cấu trúc Khung DoDAF

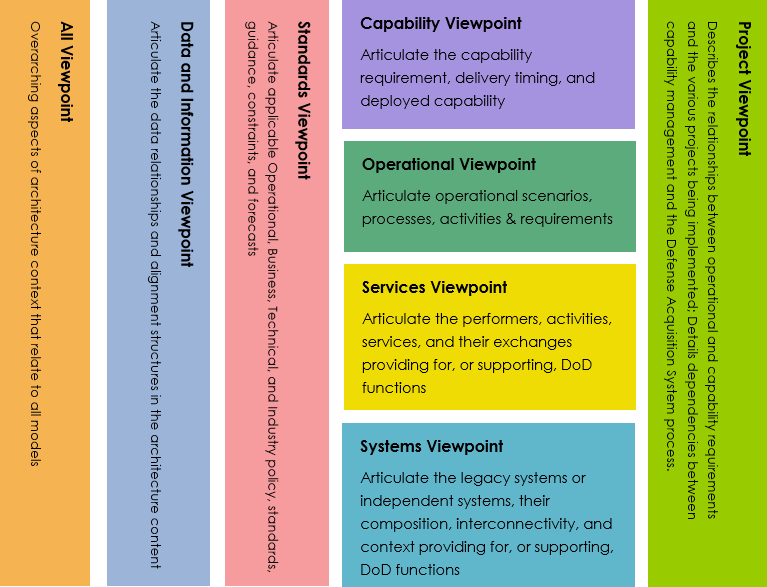

Khung DoDAF có thể được cấu thành rộng rãi từ tám góc nhìn và phương pháp thực hiện. Tám góc nhìn như sau.

Góc nhìn Tất cả, AV: cung cấp thông tin về toàn bộ mô tả kiến trúc, chẳng hạn như phạm vi và bối cảnh của mô tả kiến trúc.
Góc nhìn Khả năng, CV: Một mô tả về các khả năng được sử dụng để đạt được các mục tiêu của doanh nghiệp phù hợp với tầm nhìn của doanh nghiệp.
Góc nhìn Dữ liệu và Thông tin, DIV: Các yêu cầu thông tin kinh doanh và các quy tắc quy trình kinh doanh có cấu trúc được sử dụng cho mô tả kiến trúc. Nó mô tả thông tin liên quan đến việc trao đổi thông tin trong mô tả kiến trúc, chẳng hạn như thuộc tính, đặc điểm và mối quan hệ.
Góc nhìn Vận hành, OV: Mô tả tổ chức, nhiệm vụ hoặc hoạt động, và thông tin cần được trao đổi giữa chúng. Nó truyền đạt loại thông tin được trao đổi, tần suất trao đổi, các nhiệm vụ và hoạt động được hỗ trợ bởi việc trao đổi thông tin, và bản chất của việc trao đổi thông tin.
Góc nhìn Dự án, PV: Mô tả cách các kế hoạch dự án được kết hợp thành một kế hoạch danh mục với mối quan hệ qua lại. Góc nhìn này cung cấp một cách để mô tả các mối quan hệ tổ chức giữa nhiều dự án, mỗi dự án đều có trách nhiệm cung cấp một hệ thống hoặc chức năng duy nhất.
Góc nhìn Dịch vụ, SvcV: Mô tả các hệ thống, dịch vụ và các chức năng liên kết cung cấp hỗ trợ cho các hoạt động vận hành. Các quy trình DoD bao gồm các chức năng vận hành, thương mại, tình báo và cơ sở hạ tầng.
Góc nhìn Tiêu chuẩn, StdV: Là tập hợp nhỏ nhất của các quy tắc kiểm soát sự kết hợp, tương tác và sự phụ thuộc lẫn nhau giữa các phần hoặc yếu tố của một hệ thống. Mục tiêu của nó là đảm bảo rằng hệ thống có khả năng đáp ứng một tập hợp yêu cầu vận hành cụ thể. Góc nhìn này cung cấp hướng dẫn thực hiện hệ thống kỹ thuật mà trên đó các thông số kỹ thuật kỹ thuật có thể được hình thành, các mô-đun chung có thể được xây dựng và các dòng sản phẩm có thể được phát triển. Nó bao gồm các tiêu chuẩn kỹ thuật, thực tiễn thực hiện, tùy chọn tiêu chuẩn, quy tắc và tiêu chí.
Góc nhìn Hệ thống, SV: Thông tin về các hệ thống tự động, khả năng kết nối và chức năng của hệ thống. Trong tương lai gần, góc nhìn này sẽ biến mất khi DoD chuyển trọng tâm sang các môi trường hướng dịch vụ và điện toán đám mây.

Để duy trì tính nhất quán và toàn vẹn giữa các góc nhìn, DoDAF V2.0 định nghĩa 52 hiện vật để thể hiện toàn bộ kiến trúc từ yêu cầu đến thực hiện. Tuy nhiên, không phải tất cả các hiện vật đều cần thiết và có thể được sử dụng khi cần thiết.

Làm thế nào để triển khai DoDAF?

Phương pháp triển khai DoDAF bao gồm 6 bước.

1) Định nghĩa cách sử dụng kiến trúc

Định nghĩa mục đích và cách sử dụng dự kiến của kiến trúc (“phù hợp với mục đích”), cách thức thực hiện mô tả kiến trúc, các phương pháp được sử dụng trong phát triển kiến trúc; các loại dữ liệu cần thiết, tác động tiềm tàng đến người khác, và quy trình đo lường thành công của nỗ lực thông qua hiệu suất và sự hài lòng của khách hàng. Thông tin này thường được cung cấp bởi chủ sở hữu quy trình để hỗ trợ phát triển kiến trúc mô tả một số khía cạnh của lĩnh vực trách nhiệm của họ (quy trình, hoạt động, v.v.).

2) Xác định phạm vi của kiến trúc

Xác định các ranh giới thiết lập độ sâu và độ rộng của mô tả kiến trúc, thiết lập tập hợp vấn đề của kiến trúc, giúp xác định bối cảnh của nó, và xác định mức độ chi tiết cần thiết cho nội dung của kiến trúc. Nó cũng quan trọng để quyết định cách tiến hành phát triển hoặc mua hỗ trợ tự động hóa.

3) Xác định yêu cầu dữ liệu

Việc lựa chọn các thực thể và thuộc tính dữ liệu là quan trọng để kiến trúc được xây dựng theo cách không chỉ đáp ứng các mục tiêu của bước đầu tiên, mà còn duy trì tính nhất quán của kiến trúc. Các thực thể và thuộc tính được đại diện bởi các kiểu dữ liệu, bao gồm các quy tắc điều chỉnh hành vi kinh doanh, thông tin về các hoạt động cần hoàn thành, mối quan hệ chỉ huy, danh sách nhiệm vụ và nhiều loại khác.

4) Thực hiện thiết kế sản phẩm kiến trúc

Đây là bước quan trọng nhất trong việc nhập và chỉnh sửa các mô hình kiến trúc hiện có, thu thập dữ liệu mới và thêm vào kiến trúc, và trích xuất dữ liệu từ các kiến trúc hiện có trong Cơ sở tri thức DoD System Junction hoặc các cơ sở tri thức liên quan, sau đó tổ chức và phân loại tất cả dữ liệu, đăng ký nó trong DARS (Hệ thống Đăng ký Kiến trúc DoD), và liên kết nó với một kho tự động để phân tích và tái sử dụng sau này.

5) Phân tích kiến trúc

Phân tích tĩnh, phân tích động, phân tích thực nghiệm và phân tích kiểm tra được thực hiện trên kiến trúc chứa tất cả dữ liệu cần thiết để xác định tính hợp lệ của dữ liệu kiến trúc.

6) Tạo ra các tệp kết quả kiến trúc

Tạo ra các mô tả sản phẩm kiến trúc dựa trên các truy vấn dữ liệu cơ bản, nên nhất quán với mô hình đã thiết lập, có thể tái sử dụng và chia sẻ.

Tác động của DoDAF

Có lẽ từ quân đội, DoDAF không có tác động lớn đến kiến trúc doanh nghiệp như TOGAF. Tuy nhiên, với việc phát hành phiên bản 2.0, khung DoDAF tự nó tiếp tục hoàn thiện, nó không còn chỉ áp dụng cho việc xây dựng hệ thống quân sự, các doanh nghiệp có thể hoàn toàn linh hoạt sử dụng DoDAF để triển khai kiến trúc doanh nghiệp. Ngoài ra, nghiên cứu về C4ISR và DoDAF đã dẫn đến lý thuyết “Hệ thống của các Hệ thống”, một chủ đề nóng trong học thuật hiện nay. Có thể nói rằng DoDAF là một trong những khung nghiên cứu có giá trị nhất trong nhiều khung EA.

Phần mềm DoDAF – Visual Paradigm

Visual Paradigm cung cấp một giải pháp dễ sử dụng, dựa trên mô hình hỗ trợ phát triển các góc nhìn và mô hình DoDAF 2.02. Tạo ra các sản phẩm DoDAF tích hợp duy trì khả năng truy xuất giữa các góc nhìn. Tạo ra các tài liệu kiến trúc giúp các tổ chức phối hợp hiệu quả các sáng kiến kiến trúc doanh nghiệp.
