Top 30 des meilleurs logiciels de modélisation UML [2022]

L’abréviation UML signifie Unified Modeling Language . Il est apparu pour la première fois à la fin des années 1990 et continue de jouer un rôle vital dans tout effort de développement de logiciels.

Les développeurs de systèmes et de logiciels peuvent utiliser UML pour spécifier, visualiser, générer et documenter des artefacts pour les systèmes logiciels, ainsi que la modélisation métier et d’autres systèmes non logiciels.

UML fournit un ensemble d’outils puissants pour créer une variété de diagrammes aux équipes de développement. Ces diagrammes sont divisés en deux types : les diagrammes structurels et comportementaux. Les diagrammes de structure décrivent les composants structurels statiques du système. Les diagrammes de comportement décrivent le comportement dynamique du système ou la façon dont il répond aux stimuli. Il existe de nombreuses autres sortes de diagrammes dans ces deux types de diagrammes.

Les développeurs peuvent utiliser UML pour créer une variété de diagrammes pour représenter leurs projets. Pour schématiser des applications de grande entreprise, UML est idéal. Les équipes peuvent facilement visualiser la portée de leurs projets en utilisant UML. Parce qu’une bonne architecture ne se démode jamais, UML est toujours applicable plus de 25 ans plus tard.

Pourquoi UML

L’utilisation d’UML peut vous aider à voir les choses plus clairement. Non seulement cela, mais l’utilisation de diagrammes UML permet une manière plus cohérente de modéliser les flux de travail, ce qui améliore la lisibilité et l’efficacité contrairement à toute autre chose.

Comment choisir un logiciel de diagramme UML ?

Vous devez tenir compte des facteurs suivants lors du choix du meilleur logiciel de diagramme UML :

• UML prend en charge un grand nombre de types de diagrammes. Le logiciel UML doit permettre de créer tous types de diagrammes. Les types de diagramme comme le diagramme de synchronisation ne sont pas si courants et vous voudrez peut-être voir s’ils sont pris en charge.
• L’outil vous permet-il de créer plusieurs diagrammes ? Certains modélisateurs UML gratuits vous permettent de créer un nombre limité de diagrammes.
• Facile à utiliser. Vérifiez attentivement car certains types de diagrammes sont relativement complexes et tous les outils UML ne les prennent pas en charge de manière simple.
• Prend-il en charge la modélisation ou la création de diagrammes ? Un modélisateur UML vous permet de réutiliser des éléments de modèle dans les diagrammes. Un bon modeleur UML peut même faire évoluer votre modèle et aider à maintenir la traçabilité.
• Caractéristiques et fonctionnalités fournies
• Assistance collaborative
• Documentation / génération de rapports
• Prise en charge multiplateforme
• Ingénierie du code et MDA
• Prise en charge d’autres normes et types de diagrammes (par exemple organigramme, ArchiMate pour EA, BPD pour la gestion des processus métier, SysML , etc.)
• Fonctionnalité d’import-export vers divers formats de fichiers

Quels sont les meilleurs logiciels de modélisation UML ?

Pour la modélisation et la création de diagrammes UML, il existe une pléthore de logiciels UML sur le marché. Ce qui suit est une collection soigneusement sélectionnée de 30 outils UML triés sur le volet, avec des fonctionnalités, des avantages et des inconvénients populaires. Les applications UML commerciales et open source ou gratuites sont incluses dans cette liste comparative.

1. Paradigme visuel (bureau)

Visual Paradigm est une application complète de modélisation UML. Il existe en deux versions : une version de bureau qui est un modélisateur UML et une version Internet qui est un outil de création de diagrammes.

L’un des programmes de création de diagrammes les plus utilisés est Visual Paradigm. Visual Paradigm est la solution parfaite si vous avez besoin d’un outil UML basique, mais puissant et facile à utiliser pour répondre à vos besoins de création de diagrammes UML.

Visual Paradigm possède un grand nombre de fonctionnalités de modélisation qui simplifient la création de diagrammes UML. Il combine des outils de base avec une vérification de la syntaxe UML à la volée. Il fonctionne également avec tous les types de diagrammes UML 2.x. Son éditeur de diagramme de séquence est l’un des éditeurs les plus conviviaux disponibles.

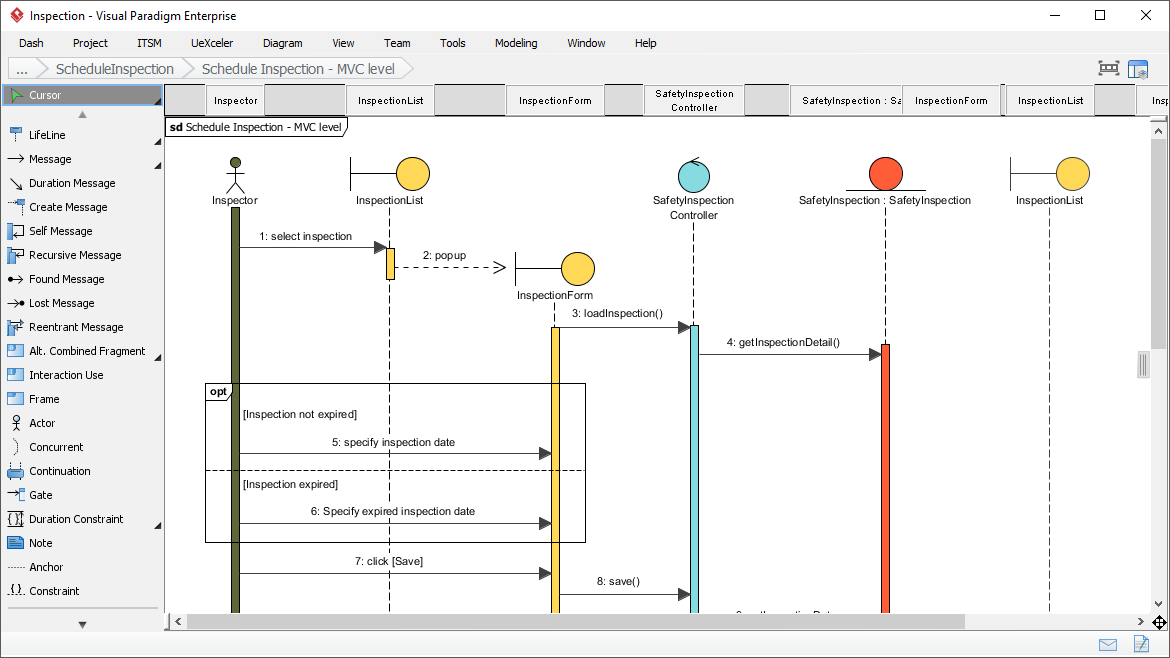

Visual Paradigm fournit une édition en ligne pour les membres de la classe, ainsi qu’un éditeur de diagramme de séquence intégré à la fois interactif et simple à utiliser.

Visual Paradigm dispose également d’une interface de plug-in qui vous permet de créer vos propres fonctionnalités et formes en fonction de vos besoins.

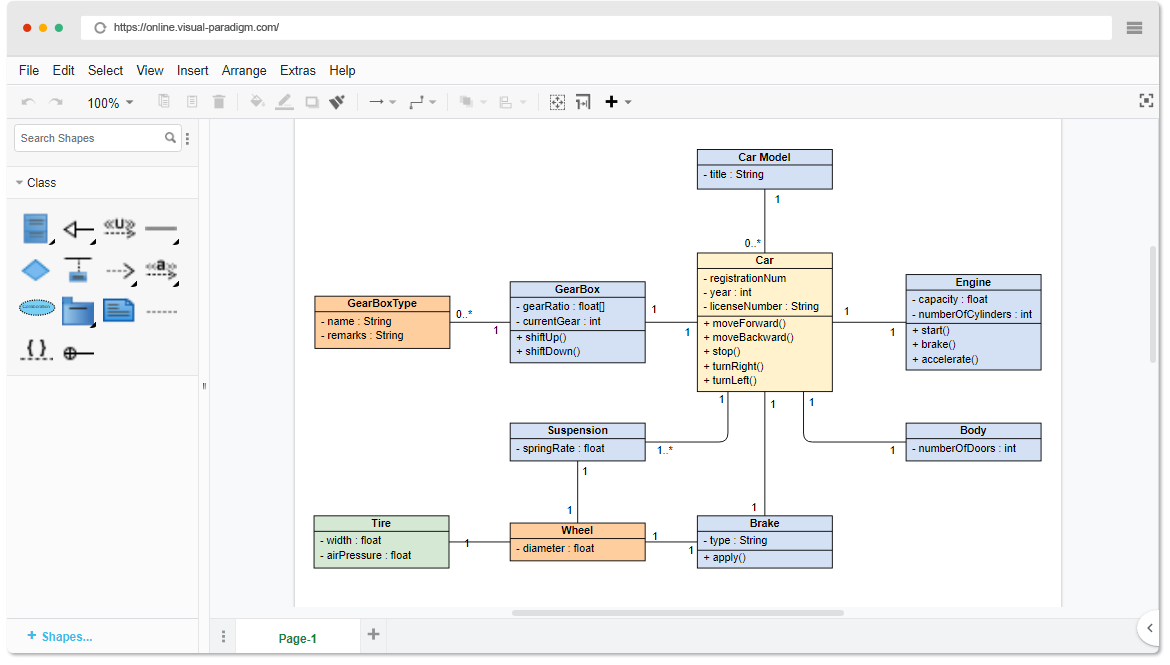

2. Paradigme visuel (en ligne)

Visual Paradigm Online est un outil de création de diagrammes en ligne. Vous pouvez créer un nombre illimité de diagrammes, graphiques et autres visuels à partir d’un large éventail de types de diagrammes, y compris UML, organigrammes, BPMN, ERD, DFD, ArchiMate et autres.

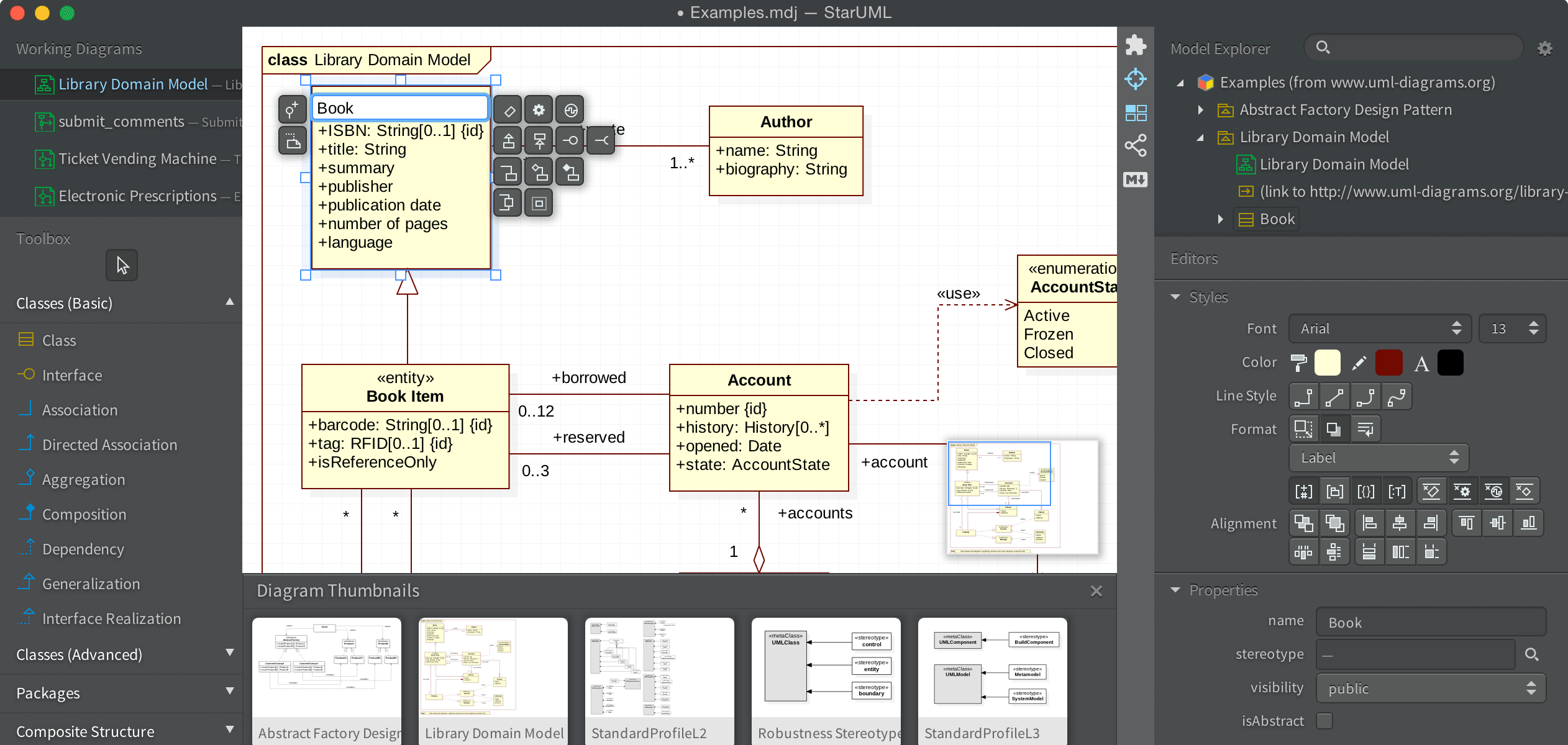

3. StarUML

StarUML est un outil de création de diagrammes et de modélisation pour les diagrammes UML. StartUML 2 est compatible avec UML 2.x et dispose de 11 types de diagrammes différents.

4.  Diagrammes.net

Diagrams.net  (anciennement  draw.io ) est un créateur de diagrammes par glisser-déposer facile à utiliser. Il peut être utilisé pour une variété de types de diagrammes, y compris UML et les organigrammes. Si vous recherchez une solution UML simple par glisser-déposer,  draw.io  suffira.

5. Cacao

Cacoo est un outil en ligne qui vous permet de créer des diagrammes UML, des wireframes et des organigrammes. Il est proposé sous la forme d’un logiciel ainsi que d’un outil Internet. Il existe également des modèles de dessin pour le développement, la gestion de projet de produit/conception, le marketing, les affaires, les modèles généraux et personnalisés disponibles dans cacoo. PNG, SVG, PDF, PS, PPT et d’autres formats sont disponibles pour l’exportation.

6. Gliffy

De nombreux diagrammes UML peuvent être dessinés à l’aide des thèmes et des modèles de Gliffy. L’interface glisser-déposer est prise en charge par gliffy. Il vous donne la possibilité de concevoir pratiquement tout ce que vous pouvez sur un tableau blanc, mais dans un environnement virtuel. Pour les utilisateurs qui préfèrent une solution UML manuscrite, ce n’est peut-être pas la meilleure option.

7.Microsoft Visio

Microsoft Visio est un programme de création de diagrammes UML populaire. Il peut être facilement connecté à d’autres programmes Microsoft Office car il fait partie de la famille Microsoft Office.

8. Moqups

Moqups est un outil en ligne qui vous permet de créer rapidement des organigrammes et des diagrammes UML. Il vous permet de visualiser n’importe quel processus en faisant glisser et en déposant des formes.

9. Altova

Altova UModel permet aux utilisateurs de créer des modèles d’application basés sur UML et de générer du code Java, C# ou Visual  Basic.NET  ainsi que la documentation du projet. Ils peuvent également convertir des programmes existants en diagrammes d’architecture logicielle UML 2, affiner leurs conceptions et générer du code pour effectuer des allers-retours.

10. Umple

Umple est un modèle gratuit et open source pour l’intégration de structures UML textuelles dans les langages de programmation, la génération de code et la modélisation UML facile. En ligne, en tant que plug-in Eclipse ou en tant que Jar de ligne de commande autonome, l’utilitaire peut être utilisé.

11. UMLetino

Il s’agit d’un outil de création de diagrammes UML open source gratuit que tout le monde peut utiliser pour créer des diagrammes UML. Il ne nécessite aucune installation et peut être utilisé simplement dans votre navigateur.

12. Astah

Astah est un éditeur UML qui peut également être utilisé pour créer des cartes mentales. C’est un outil UML fantastique pour visualiser le cœur de vos idées avant de commencer à coder. Astah UML est une application simple à apprendre et à utiliser qui vous aide à créer les diagrammes UML dont vous avez besoin.

13. BOUML

BOUML est un modeleur fourni avec un outil UML2 gratuit. Cela facilite la spécification et la génération de code C++, Java, PHP, Python et MySQL. Il fonctionne sous Windows, Linux et MacOS X et vous permet de programmer simultanément en C++, Java, PHP, Python, MySQL et d’autres langages.

14. Tableau de croquis

Sketchboard est une plate-forme en ligne avec un canevas ou un tableau blanc illimité qui permet aux utilisateurs de créer rapidement d’innombrables diagrammes UML et de dessiner des documents logiciels pour répondre à leurs besoins sophistiqués.

15. yUML

yUML, une application en ligne, peut être considérée comme une solution unique permettant aux auteurs, architectes et développeurs de mieux comprendre leur travail en créant et en partageant des diagrammes UML simples et complets en quelques minutes, ce qui en fait le meilleur outil de création de diagrammes UML de 2022.

16. Éditeur UML violet

Violet UML Editor est un autre outil de création de diagrammes UML simple à apprendre et à utiliser. Il s’agit d’une application multiplateforme pour les étudiants, les programmeurs et les auteurs qui ont besoin de produire rapidement des diagrammes UML. L’avantage de cet outil est qu’il s’agit d’un programme portable que vous pouvez copier sur votre clé USB ou tout autre appareil et l’utiliser chaque fois que vous avez besoin de dessiner des diagrammes sans avoir à passer par un long processus d’installation.

17. Git Mind

Transformez les concepts de base en matériel riche et interactif. GitMind est un outil en ligne fantastique pour créer gratuitement divers diagrammes, y compris UML. Vous pouvez recevoir des modèles personnalisables qui peuvent vous aider à générer des diagrammes UML rapidement et facilement si vous les utilisez comme créateur de diagrammes UML au quotidien.

17. Modeleur d’idées de logiciels

Software Ideas Modeler est un outil de conception permettant de créer UML, SysML, ERD, ArchiMate et des organigrammes à l’aide d’UML, SysML, ERD et ArchiMate. C’est l’un des outils UML gratuits les plus utiles pour créer des user stories et fournir un support filaire. Il est livré avec une variété de styles prédéfinis qui rendent vos diagrammes plus attrayants.

19. Dia

Dia est un outil de création de diagrammes basé sur GTK± pour GNU/Linux, MacOS X, Unix et Windows développé par le projet GNOME et sous licence GPL. Il est basé sur le programme Windows commercial « Visio », bien qu’il préfère utiliser des diagrammes informels pour une utilisation occasionnelle. Dia peut être utilisé pour créer une variété de diagrammes, et il a maintenant des objets spéciaux pour aider à la création de diagrammes entité-relation, de diagrammes UML, d’organigrammes, de diagrammes de réseau et d’une variété d’autres diagrammes.

20. Modèle

Le premier environnement de modélisation était Modelio. BPMN et UML sont tous deux pris en charge par l’outil. C’est l’un des meilleurs outils UML gratuits, prenant en charge une variété de modèles et de diagrammes. La capacité d’importation/exportation XMI de modelio vous permet de transférer des modèles UML2 entre d’autres outils.

21. Rhapsodie de conception de systèmes

IBM Engineering Systems Design Rhapsody est une famille de produits qui comprend une variété de solutions de modélisation et de conception UML. Il peut vous aider à gérer la complexité à laquelle de nombreuses entreprises sont confrontées lors du développement de produits et de systèmes.

22. Ouvrez ModelSphere

Open ModelSphere est un excellent outil pour modéliser les données, les processus et l’ingénierie. Il s’agit d’un programme indépendant de la plate-forme avec des interfaces utilisateur en anglais et en français. Les analystes système peuvent utiliser cet outil de dessin UML pour combiner la génération de diagrammes de flux de données et de processus métier.

23. Diagramme

Diagramo est un logiciel d’organigramme en ligne HTML5 gratuit et open source. Il est simple à obtenir et à configurer sur votre serveur.

24. GenMyModel

GenMyModel a commencé comme un outil de création de diagrammes UML. La prise en charge d’Archimate et de BPMN, ainsi que la modélisation métier, a été ajoutée. Il est livré avec une bibliothèque de modèles centralisée qui permet la collaboration de modèles en temps réel.

25. WhiteStarUML

WhiteStarUML est un autre outil de modélisation polyvalent essentiel avec toutes les fonctionnalités qui peuvent être adaptées à de nouveaux contextes, comme la prise en charge des chaînes Unicode.

26. Parapluie

Vous pouvez créer des diagrammes dans Umbrello à l’aide d’un fichier de composition standard ou d’un format de conception. Il fournit des diagrammes de séquence, tout comme d’autres outils de création de diagrammes UML, pour vous aider à démontrer la séquence des interactions et la façon dont les activités sont effectuées. Il prend également en charge une variété de générateurs de code, notamment ActionScript, Java, Javascript, Pascal et autres.

27. PlantUML

PlantUML est un composant qui permet aux utilisateurs de créer rapidement et facilement des diagrammes de séquence, des diagrammes de cas d’utilisation, des diagrammes de classes, des diagrammes d’activités, des diagrammes de composants, des diagrammes d’état, des diagrammes de déploiement, des diagrammes d’objets et des interfaces graphiques filaires. Le langage utilisé pour définir les diagrammes est basique et intuitif. PlantUML est également compatible avec les wikis et les forums comme NodeBB, Confluence Cloud, Ikiwiki et Slack.

28. ArgoUML

ArgoUML est l’outil de modélisation UML open source le plus populaire et prend en charge tous les diagrammes UML 1.4. Il est accessible en dix langues et fonctionne sur n’importe quelle plate-forme Java. ArgoUML 0.26 et 0.26.2 ont eu plus de 80 000 téléchargements et sont utilisés partout dans le monde. La licence publique Eclipse (EPL) 1.0 s’applique à argoUML.

29. NClass

NClass est un outil gratuit pour produire des diagrammes de classes UML qui fonctionne à la fois avec C# et Java. C’est l’un des meilleurs outils de conception UML, avec une interface simple et conviviale qui permet un développement rapide et facile.

30. UMLet

UMLet est un outil intégré Windows open source gratuit pour créer des diagrammes UML. Il a des temples intégrés qui vous permettent de créer une séquence et un diagramme d’activité à partir de texte brut. Il prend également en charge l’exportation vers une variété de formats de fichiers, notamment eps, pdf, jpg, SVG et presse-papiers.

Foire aux questions sur les logiciels UML

Les diagrammes UML sont-ils toujours utilisés ?

Les diagrammes UML les plus populaires sont toujours les diagrammes de classes et de séquences, suivis des diagrammes d’états. Ils peuvent être utilisés pour étendre et discuter des conceptions sur un tableau blanc avant d’entrer dans le code.

Où puis-je dessiner des diagrammes UML gratuitement ?

Visual Paradigm Online est un outil de création de diagrammes en ligne gratuit permettant de créer des diagrammes UML. C’est l’un des outils de création de diagrammes en ligne les plus utilisés.
